Масса-К МК-15.2 - ошибка batt при включении

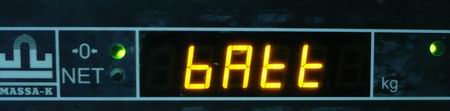

Рис. Масса-К МК-15.2 ошибка batt при включении.
Введение. Довольно простенькая ошибка, но превратится в публикацию помог «эффект электрички», в ремонте оказались четверо весов Масса-К МК-15.2 с принципиально разной схемотехникой, но с одним дефектом. Дефект не сказать, что сложный, большей проблемой оказалось разобраться со схемотехникой, это не смотря на наличие ремонтной документации. Обилие схем и ни одной соответствующей ремонтным образцам, несколько затруднили поиск неисправности.
Заявленная неисправность. При включении на дисплее выдается надпись batt и работа весов блокировалась.
Первичная диагностика. Все весы имели следы попадания внутрь жидкости, как на дисплей, так и на блок питания. Подменный дисплей и блок питания дал такую же ошибку. Как позже выяснилось наш дисплей, отработавший не на одном ремонте, тоже решил стать неисправным именно в момент, когда привезли четверо весов с неисправностью batt, наверное, за компанию.
Ремонт. Первичная диагностика озадачила, пришлось доставать схему. Ранее в публикации Ремонт блока заряда весов МК производства Масса-К мы рассматривали схему заряда весов
Рис. Схема заряда аккумулятора весов Масса-К МК.
На этот раз рассмотрим более внимательно цепи отрабатывающие индикацию работы с аккумулятором.
Рис. Схема обработки цепей аккумулятора весов Масса-К МК.
Как можно увидеть сигнал batt снимается с токового датчика R8 (10 Ом) и обрабатывается процессором D2 (P89LPC922FDH).

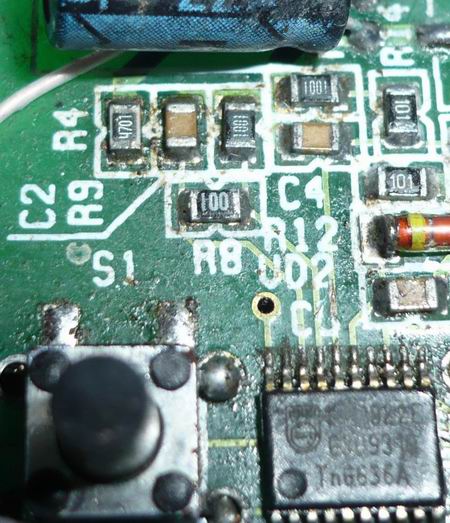

Рис. Токовый датчик R8 (10 Ом) и его цепи на плате индикатора.
Собственно с датчика тока R8 (10 Ом) ничего не снималось, питающего напряжения не было, в результате попадания жидкости на плату проходное отверстие сгнило, и напряжение на датчик тока не подавалось. Восстанавливаем проходное отверстие и весы заработали. Попутно хотелось бы обратить внимание, у трех из четырех весов пострадала дорожка, идущая на индикацию светодиода «питание от внешнего источника».
Заключение. Мы не можем отнести данную неисправность к типовым неисправностям, однако нужно обратить внимание на типовой алгоритм поиска неисправности. Проверяем цепь заряда аккумулятора, если она исправна, а весы выдают сообщение batt, то следует внимательно присмотреться к разъему X2 и переходным отверстиям 2 и 10 ножки. Кстати на плате разъема X2 нет, зато есть два разъема X1.

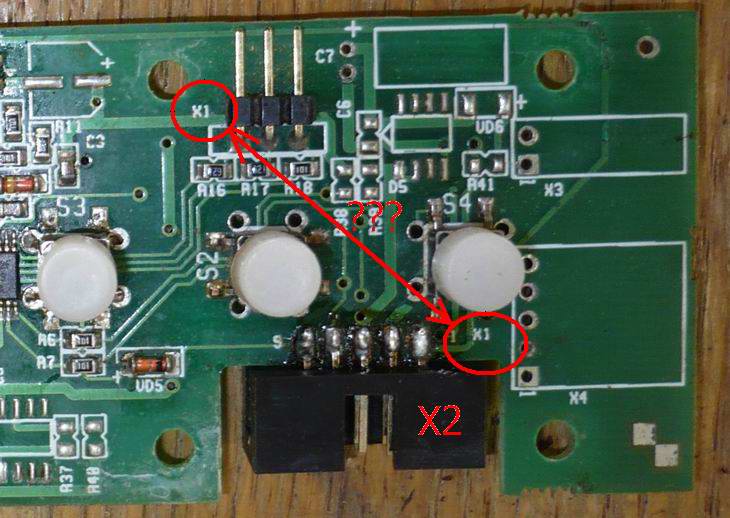

Рис. Расположение разъема X2 на плате дисплея.
