Масса-К ТВ-S – малый ток зарядки, ремонт, схема

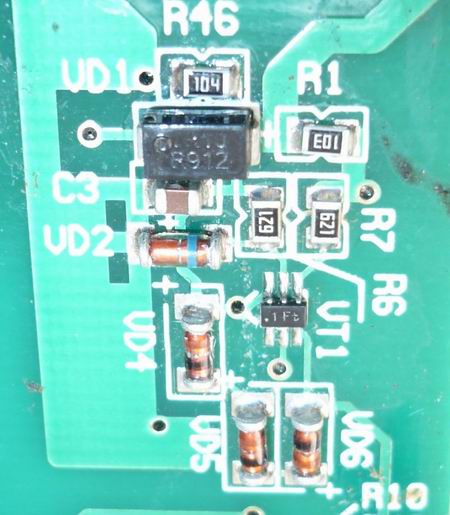

Рис. Блок заряда аккумулятора, весы ТВ-S. Транзисторная сборка VT1
Пришли 8 одинаковых весов с одинаковыми поломками. К ним в комплекте 8 адаптеров питания у шести - питание перевернутое (как у весов CAS, минус внутри), а вот у двух – питание прямое (как у обычных БП минус снаружи). Все весы были проверены – на перевернутое питание, на вопрос – откуда взялись два блока питания с нездоровой разводкой клиент ничего внятного не мог сказать. Зато все весы имели одни и ту же неисправность – низкий ток заряда аккумулятора – около 50мА, если убрать аккумулятор и замерить ток на клеммах, то есть фактически замерить ток короткого замыкания, то ток КЗ составляет всего 60 мА. Мы уже рассматривали аналогичный ремонт зарядного устройства, основное отличие от предыдущего ремонта, это отсутствие на складе ЗИП для ремонта, NPN транзисторной сборки VT1(BC847BS, корпус SMD SOT363). Как и в предыдущем ремонте перепутывание полярности блока питания приводит к выходу из строя VT1.2 (NPN) , который в свою очередь находится в довольно редкой транзисторной сборке VT1 (BC847BS, корпус SMD SOT363).
Рис. Схема зарядного устройства, весы Масса-К, ТВ-S
В отсутствие ЗИП на складе, меняем сборку на два обыкновенных транзистора. Под рукой оказались NPN транзисторы S9013, которые с успехом заменили редкую сборку. Зарядный ток составил 200 мА, который постепенно уменьшился до 150мА.
Заключение. Собственно весь ремонт не представляет трудностей, но необходимо позаботится только о наличии NPN транзисторной сборки VT1(BC847BS, корпус SMD SOT363) заранее. Но вот как решить проблему разнополярных блоков питания для весов – вот уж более глобальная проблема.
8 comments
Проблема решаема просто – обратная связь, на уровне руководителя, а не на уровне тех. поддержки. Пример Бушина, Штриха, Атола, ПроСам дает положительные результаты при производстве и доработке готовой продукции, правда от трех последних – на региональные конференции приезжают руководители подразделений, но и этого бывает достаточно.
На фоне жесткой конкуренции - это вообще самоубийственное упорство, делать товар заведомо заложенным заводским дефектом,
В начале 2012 года «МАССА-К» действительно выпустила бракованные адаптеры, к счастью нам удалось это быстро обнаружить и была продана лишь небольшая партия товара. ЦТО были об этом проинформированы и всем предлагалось обменять продукцию на качественный товар.
Публикации делаем день в день, значит ремонт был 26/08/14. Все 8 весов от одного клиента. Нет не можем, номера нечитаемы - шильдики отсутствуют.
Для предотвращения выхода из строя весовой техники производства «МАССА-К» при ошибочном подключении сетевых адаптеров, имеющих инверсную полярность (плюс в центре штекера минус снаружи штекера) еще в ноябре 2012 года были произведены изменения схемотехники . Введен диод VD7, предотвращающий выход из строя платы электроники при переполюсовке сетевого адаптера.
Таким образом, с ноября 2012 года начался переход на выпуск продукции с новой схемотехникой, который завершился в начале 2013 года, и уже около двух лет компания выпускает весы TB-S с защитным диодом.
VD7 - защитный диод от переполюсовки? М-м-м если честно мы счтиали, что у него друие функции. Мы говорим об одной и той же схеме зарядки?
Поясните, пожалуйста, о каком бесконечном изменении материнских плат идет речь?
Данная модель весов выпускается с 2007 года, и более чем за 7 лет выпуска платы изменялись 2 раза с целью улучшения качества продукции (одно из этих изменений, как раз, и, было вызвано внедрением вышеописанного защитного диода)
Тут имеет место обобщение, у наших у механиков есть такая присказка "как нельзя встретить два одинаковых ККМ "ЭКР - 3101", так и нельзя встретить двое одинаковых весов Масса-К". Разбирая весы никогда не знаеш, что за плата находится внутри - это реальный факт, даже 3 модификации плат могут сбить с толку неопытного механика.
