Масса-К ВПМ-Ф, не включаются

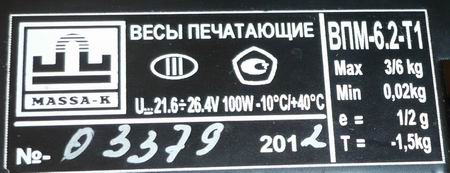

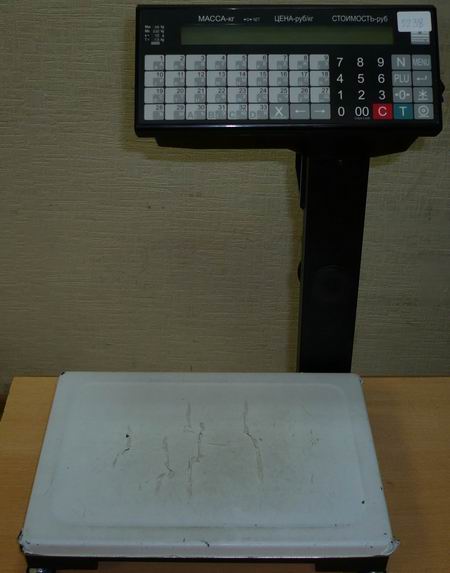

Рис. Весы Масса-К ВПМ-6.2-Т1
Введение. "Эффект электрички" в действии, с начала недели в ремонт приходят простенькие с виду ремонты, достаточно поменять одну - две детали и должно наступить счастье, однако счастье не приходит и оборудование не запускается. На этот раз с «электричкой» пришли весы ВПМ-6.2-Т1, с простенькой поломкой, сгорел понижающий DC-DC преобразователь 24В-5В. Меняем, отправляем на тех прогон и... через 3 часа весы возвращаются с неисправным понижающим DC-DC преобразователем 24В-5В.
Неисправность со слов заказчика. Весы ВПМ-6.2-Т1 не включаются.
Первичная диагностика. Внешний адаптер питания +24В исправный - проблема в весах. В цепи +5В нет напряжения, а сама цепь в коротком замыкании.

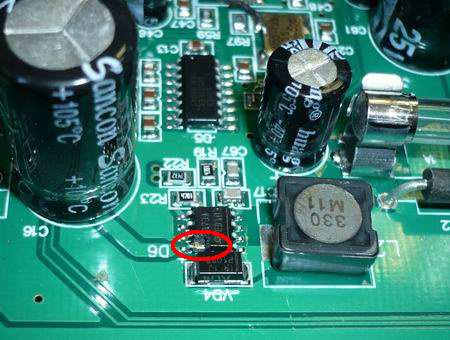

Рис. Как можно увидеть – проблем с диагностикой не было
Неисправен DC-DC преобразователь DD6 (L5973ADTR) в цепи формирования +5В, при сдувании преобразователя короткое замыкание не исчезает. Наличие предохранителя FU1, позволяет довольно быстро найти неисправный узел. Убираем предохранитель и приходим к выводу - замыкание в цепях DC-DC преобразователя DD6 (L5973ADTR). Неисправный элемент нашелся довольно быстро - им оказался диод Шотки VD4 (10MQ100NTR -100В;2,1А).
Ремонт. Замена неисправных деталей DC-DC преобразователя DD6 (L5973ADTR) и диода Шотки VD4 (10MQ100NTR -100В;2,1А) устранила проблему. Напряжение+5В появилось и весы заработали, но весы не смогли пройти тех. прогон и через некоторое время DC-DC преобразователя DD6 (L5973ADTR) снова сгорел. Если учесть L5973ADTR способна раскачать ток до 2А, то сгореть в блоке питания на токах в разы меньше (0,18-0,25А) ей просто нереально. Скорее всего, проблема в обвязке, но прозвонка явных дефектов не выявила, фактически причин для выхода из строя не было. В связи с этим было принято решение заменить внутренний блок питания на внешний.

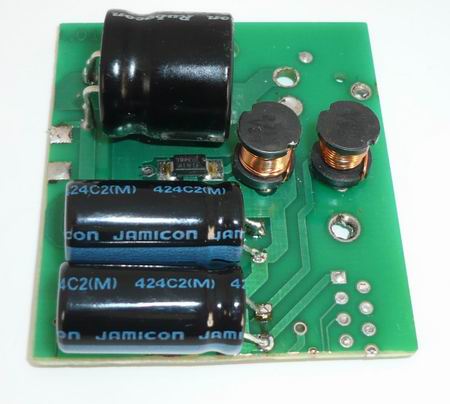

Рис. Внешний DC-DC преобразователь 24V/5V снятый с ККМ Штрих-ФР-К, вид сверху

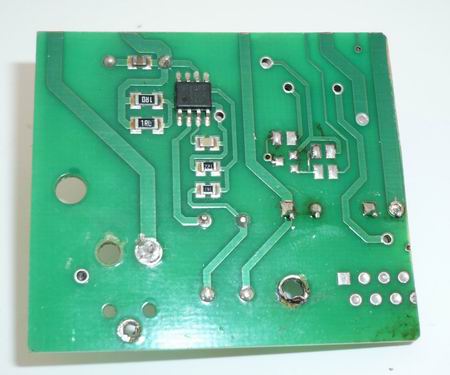

Рис. Внешний DC-DC преобразователь 24V/5V снятый с ККМ Штрих-ФР-К, вид снизу
В качестве внешнего блока питания был взят проверенный годами DC-DC24В/5В преобразователь на 34063 из ККМ Штрих-ФР-К.
Так как в весах довольно много места то проблем с установкой внешнего блока питания нет.

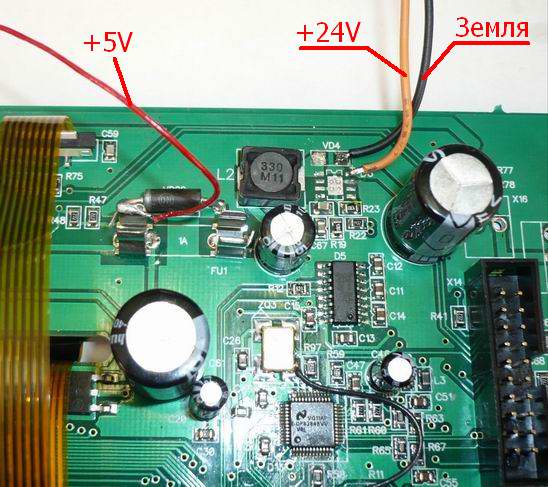

Рис. Подключение внешнего блока питания

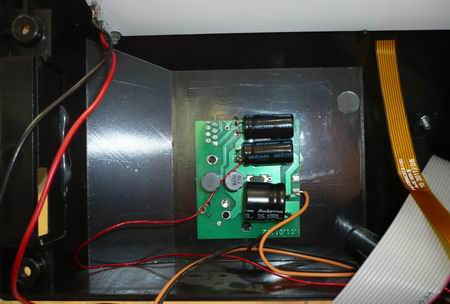

Рис. Установка внешнего блока питания
Важное замечание. Так как преобразователь взят с б/у ККМ, то необходимо заменить конденсаторы в обоих плечах вторичной цепи. |
Рис. Схема формирования +5В
2 comments
Нужен был гарантированный вариант, а не отладочный. Если же рассматривать вариант отладки, то наверно было проще добить родной DC-DC преобразователь. А вообще совет очень дельный, на мониторах при выходе из строя труднодоставаемой микрухи проще установить уже готовый выносной блок питания на +5,+12В. Такие блочки должны быть всегда под рукой.
