Мехэлектрон-М, поломка или брак

28 октября 2014

Рис.1 Весы Мехэлектрон-М ВР4900-15-5ДБ-02, плата дисплея оператора.

Заявленная неисправность. Весы Мехэлектрон-М ВР4900-15-5ДБ-02 моргают.

Так как весы этого класса работают от аккумулятора, то априори имеют режим энергосбережения, который как раз, так и проявляется - весы мигают нулем.
Первичная диагностика.  При осмотре весов моргание действительно было, внешне проявлялась как если бы на светодиодный цифровой индикатор смотреть через объектив цифрового фотоаппарата, дисплей отображает цифры, но глаз не успевает их увидеть.


Рис.2 Весы Мехэлектрон-М ВР4900-15-5ДБ-02,основная плата.

При касании полярного конденсатора С15 на основной плате, картинка кратковременно появлялась, и тут же срывалась в очень быстрое моргание. В режиме энергосбережения  мигающий «0» отрабатывался нормально.
Ремонт. Замена всех полярных конденсаторов результатов не дала. В то время как касание конденсатора С15 отрабатывалось, так же как и до замены полярных конденсаторов. Ремонт закончился визуальным осмотром дисплея оператора, оказался в обрыве конденсатор LB, а точнее в обрыве дорожки от этого кондесатора.
Комментарии. Суть поломки отображена на рис. 3

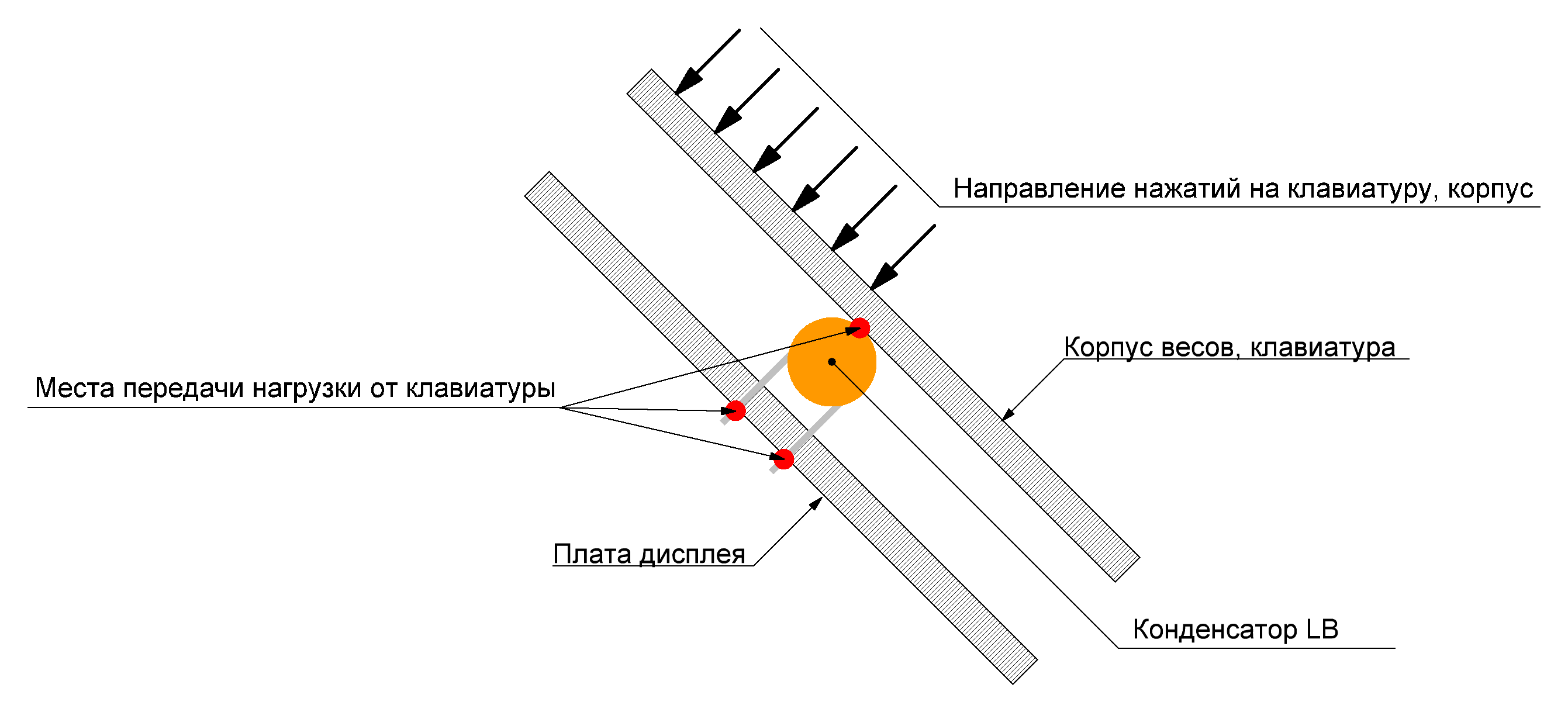

Рис. 3 Весы Мехэлектрон-М ВР4900-15-5ДБ-02, красными точками обозначены места механического воздействия на конденсатор.

При нажатии на клавиатуру, корпус весов давит на конденсатор LB, который в свою очередь выламывает дорожки на одностороннем фольгированном гетинаксе. Таким образом если бы корпус конденсатора был бы прижат к плате, как на рис. 1, то такой поломки бы не случилось. Поэтому возникает дилемма  - заводской брак или поломка, но в любом случае можно с уверенностью утверждать – поломка вызвана некорректной установкой конденсатора LB на плате дисплея покупателя.
