Mercury D-45CU, не отключается

20 декабря 2014

Рис. ИК детектор Mercury D-45CU, внешний вид

Предисловие. Подтверждая теорию «эффекта электрички» в ремонт пришли 5 ИК детекторов Mercury D-45CU с разными поломками, но всех их объединяла одна поломка – не работает автоматическое отключение ЭЛТ дисплея.
Заявленная неисправность. Дергается картинка на экране детектора.
Первичная диагностика. Картинка дергается по причине срабатывания автоматического выключения, но вот самого выключения не происходит, вместо этого есть безуспешные попытки выключить дисплей, которые сопровождаются кратковременным дерганьем картинки на экране.
Ремонт. В отсутствие схемы ремонт начинается с конденсаторов, три конденсатора сидят по питанию, а один явно времязадающий E4(1мкФ*50В).

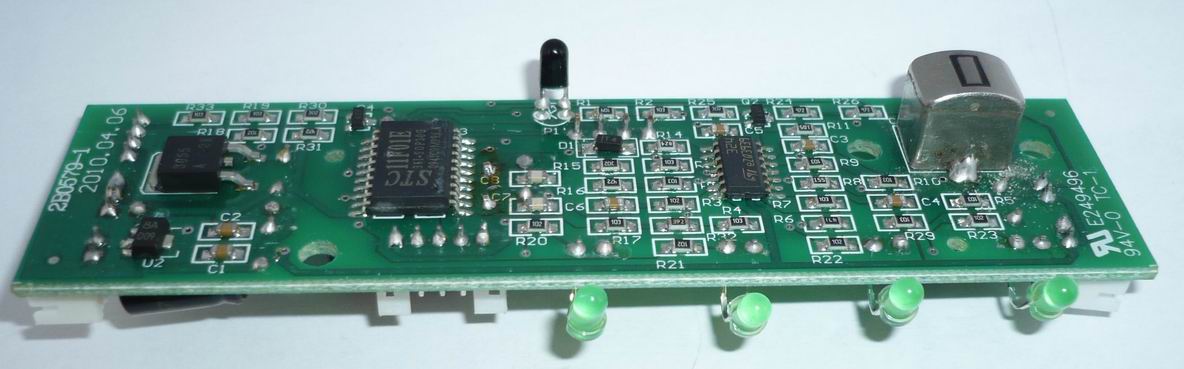

Рис. ИК детектор Mercury D-45CU, основная плата, вид со стороны пайки.

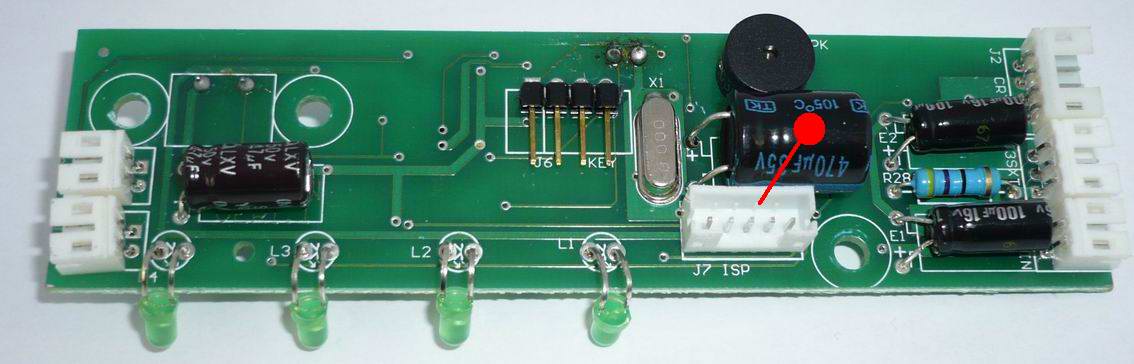

Рис. ИК детектор Mercury D-45CU, основная плата, вид со стороны элементов, «времязадающий» конденсатор отмечен, на время ремонта установлен 470мкФ*35В вместо штатного E4(1мкФ*50В).

С замены «времязадающего» конденсатора и начинается ремонт, но его замена результата не дала, на всякий случай подставляем 10мкФ*25В, результата нет. Меняем принимающий датчик, черный светодиод на плате, и снова безрезультатно. Возврат к  «времязадающему» конденсатору и его замена на 470мкФ*35В дала результаты – детектор стал отключаться, после 5 сек бездействия.  Дальнейшие эксперименты подтвердили, номинал менее 47мкФ*50В не дает сработку автоматического отключения детектора. В качестве «времязадающего» конденсатора установили 47мкФ*50В – неисправность устранена. Сама емкость конденсатора не влияла на время выключения, 47мкФ и 470мкФ давали 5 секунд на выключение.
Выводы. Несмотря на то, что «времязадающий» конденсатор влияет на работу автоматического выключения детектора, на самом деле таковым не является, так как его номинал не влияет на время отключения, а значит, он не является времязадающим, , что он из себя представляет мы выяснять не стали. Схемы найти не удалось, а рисовать схему не стали, вроде все и так ясно как она работает.

UPD 02/01/2015. В публикации неясно выражен факт ремонта, это наша недоработка. Суть ремонта это комплексная мера замена датчика включения (фотоприемник) и конденсатора таймера включения. Только замена этих двух элементов решает проблему с устранением дефекта.
