Меркурий MSK ужимает строки при печати

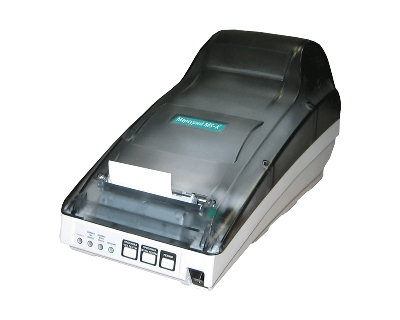

Меркурий MS-K
Почти одновременно пришлось ремонтировать два ФР Меркурий МСК, с довольно примитивной и одинаковой поломкой - ужимает строки при печати. Однако если первый удалось сделать за 30 минут, то второй доставил немоножко больше хлопот.
Диагностика первого ФР. Если нажать и удерживать клавишу протяжки ленты - двигатель принтера работает нормально, а если кратковременно нажимать клавишу протяжки ленты, то есть протягивать по одной строке, то принтер издает характерное хрюкание, как будто клинит шестерни. При проверке драйвера двигателя импульсы на одном из четырех выходов микросхемы L293B отсутсвуют.
Ремонт. Меняем микросхему драйвер двигателя L293B (корпус DIP).
Для справки драйвер двигателя микросхема DD2 |
Диагностика второго ФР. Если нажать и удерживать клавишу протяжки ленты - двигатель принтера работает нормально, а если кратковременно нажимать клавишу протяжки ленты, то есть протягивать по одной строке, то принтер издает характерное хрюкание, как будто клинит шестерни. При проверке драйвера двигателя импульсы на одном из четырех выходов микросхемы L293B отсутсвуют.
Ремонт. Подвела лень - матушка, обнаружив меандр на всех выходах драйвера двигателя L293 - не подстроил синхронизацию на осцилографе, дабы убедится в правильности формы импульса, и как результат полез в принтер, а принтер тут был не причем. Потерял время на переборку принтера, и все равно вернулся к микросхеме драйверу двигателя L293B, и при внимательном расмотрении, на одном из выходов драйвера увидел странный импульс, раз в 10 меньше основного импульса.
Он то и был причиной ужимания строк. Меняем микросхему драйвер двигателя L293B (корпус DIP).
Наша рекомендация: При диагностике драйвера двигателя обращайте внимание на разного рода нестандартные импульсы.
UPD 24.06.2014 Прошел почти год с появления этой заметки, появились некоторые наработки, а так же пришло время признавать свои ошибки. Ремонт №2 основан на ошибочных логических умозаключениях, которые дают неверную картинку.
Итак:
- Кратковременные провалы наблюдаются в каждом из Меркуриев МСК на двух смежных обмотках, обычно 1-2 или 3-4. Таким образом, эти провалы не являются гарантией неисправности драйвера L293B. Провалы эти не связаны с двигателем, это легко проверить, отключив шаговый двигатель протяжки ленты.

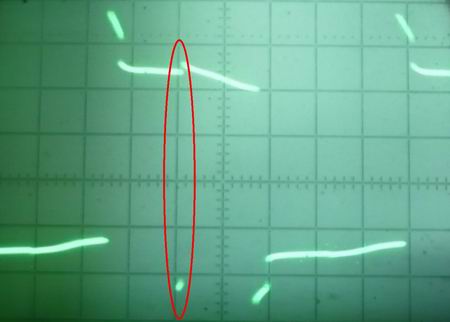

Рис. Выход драйвера L293B нагружен двигателем, провал хорошо заметен.

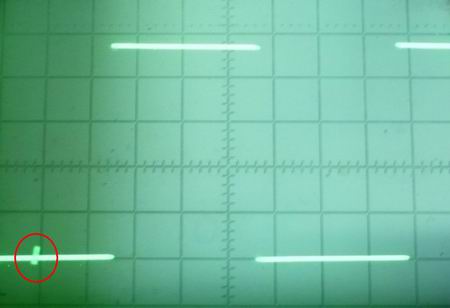

Рис. Выход драйвера L293B не нагружен двигателем, провал заметить сложнее, но можно.
- При замене драйвера L293B неисправность устраняется, откуда и были сделаны ошибочные выводы, дело не самом драйвере, а в его тяжелом тепловом режиме работы. Драйвер достаточно пропаять, предварительно удалив остатки старого припоя! Что бы понять суть проблемы, достаточно посмотреть на фото драйвера L293B отработавшего в ККМ Меркурий МСК 9 месяцев. Во всех сбойных ККМ картинка поворялась с завидным постоянством.

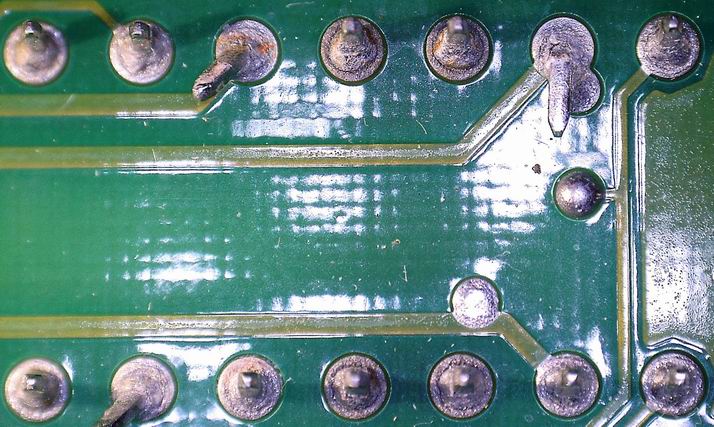

Рис. Драйвер L293B отработал в ККМ Меркурий МСК 9 месяцев, картинка удручающая.
