Меркурий 100. Подключение, ремонт.

October 11, 2019 219 просмотров

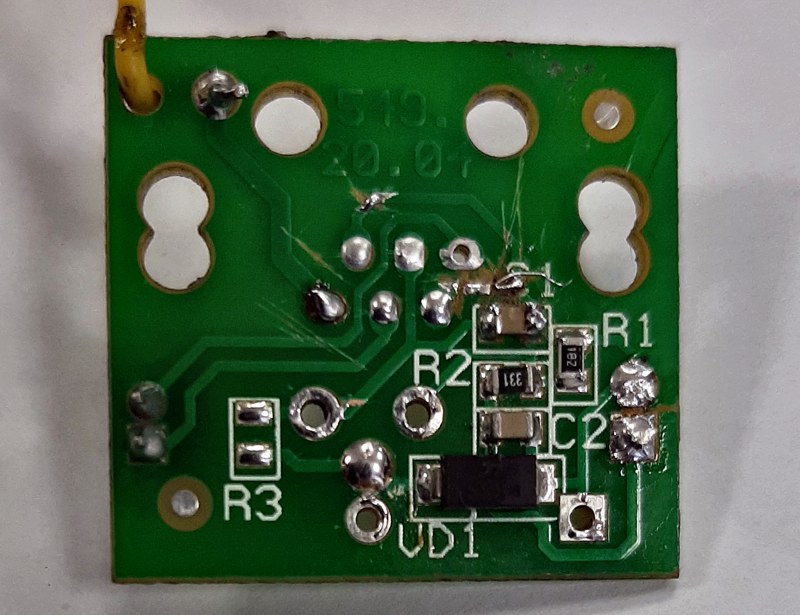

Плата 510.20.04 от денежного ящика Меркурий 100 (отсутствует часть элементов)

Введение. Денежный ящик Меркурий 100 стоит обособленно от своих собратьев
во-первых, нестандартная схема включения,
во-вторых, максимум наворотов при минимальной цене,
в-третьих, стандартный замок делает его очень привлекательным для ремонта,
в-четвертых, универсальность -ящик может работать и от 12вольт и от 24 вольт.

Но за все надо платить, и в денежном ящике в угоду цене была отдана толщина металла для производства ящика, ящик гнется даже от мелочи в лотках. Есть еще одна неприятная особенность денежного - его универсальность имеет обратную сторону, можно установить провод ККТ-ДЯ неправильно.

Данный ящик не имеет сложностей как в ремонте, так и в схемотехнике - по крайней мере так считается, на деле данный ящик не смогли отремонтировать 3 (!!!) механика. Все оказалось в  нестандартном типе подключения денежного ящика к ККТ.

Неисправность со слов заказчика. Ящик не открывается от ККТ и ключа.

Первичная диагностика. К нам денежный ящик попал в виде кучи запчастей и после безуспешной попытки отремонтировать усилиями трех разных механиков, два из которых ЦТО-шники. Если замок поменялся без проблем, это обычный замок от почтового ящика, надо только подобрать длину винтовой части и перекинуть язычок, то с электроникой пришлось повозится, часть элементов отсутствовала и были попытки обойти схемотехнику ДЯ.

Ремонт.  Чтобы понять особенности денежного ящика, достаточно взглянуть на схему  денежного ящика Меркурий 100 - она простая, но имеются "подводные камни".

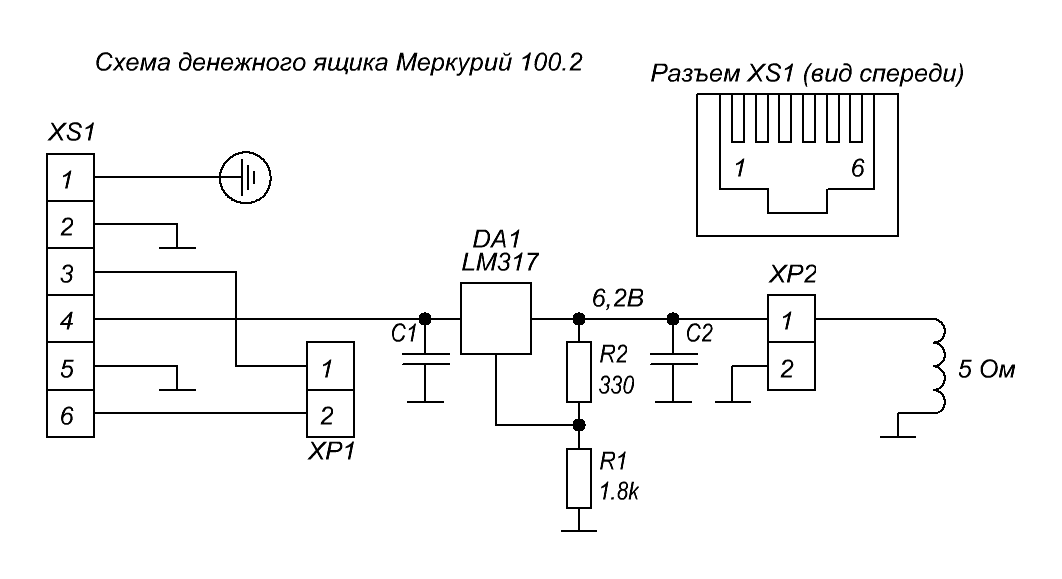

 Схема денежного ящика Меркурий 100 с платой 510.20.04

Как видно из схемы, для денежного ящика принципиально куда подавать плюс, а куда минус. Мало того попытка обойти схему и подключится напрямую к катушке тоже не даст хороших результатов. Как известно стандартный ключ ККТ в цепи денежного ящика рассчитан на ток в 1 ампер при 24 вольт напряжения и соответственно требуется катушка на 24 Ом. Катушка на 5 Ом будет сильно нагружать ККТ, да и самой катушке не поздоровится, поэтому попытка предыдущего механика подключится напрямую заранее была обречена на провал. собственно вся сложность ремонта, заключается в отсутствии схемы. Рисуем схему и затем восстанавливаем схему путем установки недостающих элементов. Ремонт почти окончен. Важной особенностью этого типа ящика, является кабель, у которого есть возможность неправильного подключения, что скорее и послужило началам издевательств на ДЯ - просто кабель перевернули и он перестал работать, а дальше начались неквалифицированные ремонтные работы.

Собственно подключение со стороны разъема денежного ящика следующая:

Распиновка разъема денежного ящика Меркурий 100 с платой 510.20.04

Важное замечание. Учитывая особенность конструкторского бюро Инкотекса, производителя Меркуриев, то вполне реальна ситуация, при которой ваш денежный ящик будет иметь другую распиновку.
