Mettler Toledo Tiger 8442-3600-069 P/Pro - не работает подсветка, ремонт, схемы

17 сентября 2014 4141 просмотров

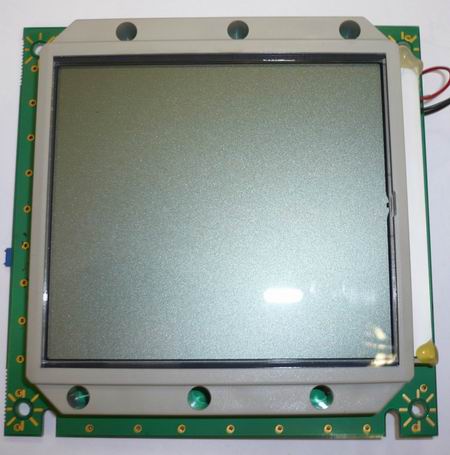

Рис.  Дисплей c весов Mettler Toledo MT8442 Tiger P 3600

Довольно распространенная неисправность на весах Mettler Toledo Tiger P не работает или периодически гаснет подсветка дисплея.

Важно!

Прежде чем начать ремонт необходимо убедится в том, что подсветка дисплея  не выключена программно. Для этого из рабочего режима необходимо нажать клавишу и стрелками включить подсветку. Подсветка включается программно при параметре контрастность  1 (соответственно параметр контрастность  0 – подсветка дисплея  отключена).

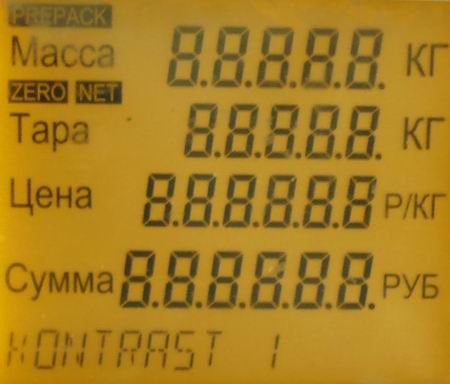

контрастность 1

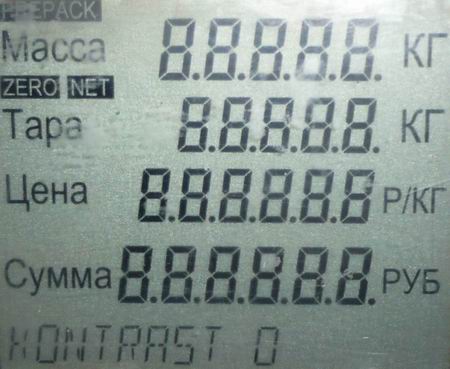

Контрастность 0

Причиной дефекта является выход из строя модуля подсветки, а точнее его светодиодов.

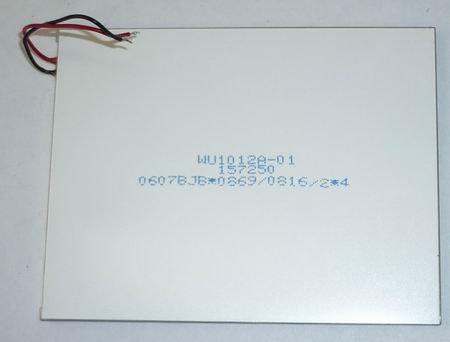

Рис.  Модуль подсветки WU1012A.7.02  с дисплея c весов Mettler Toledo Tiger P.

На практике приходилось встречаться с двумя типами модулей подсветки WU1012A.7.02 и DGL-22010-24, разница между ними несущественна, отличаются линзами под светодиоды.

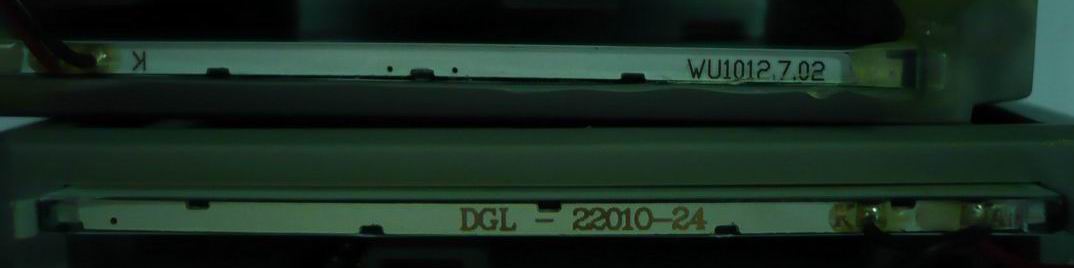

Рис. Модуль подсветки WU1012A.7.02 и DGL-22010-24.

Светодиоды подсветки выполнены в виде линейки с безкорпусных светодиодов в количестве 22 шт. Сами диоды включены последовательно параллельно  Напряжение питания всей линейки около 20В, ток потребления около 17mA.

Рис. Последовательно параллельная схема включения светодиодов подсветки

Из схемы подключения видно, что при выходе из строя одного светодиода линейка не потухнет, а один светодиод будет гореть в два раза ярче.  При выходе из строя одного светодиода, аккуратно срезаем  его линзу и замыкаем площадку под ним, после такой операции окажутся нерабочими две световые ячейки, но для быстрого и недорогого  ремонта вполне приемлемое решение.  Само собой - после такой доработки линейку светодиодов необходимо включать  через шунт 100 ом*2Вт

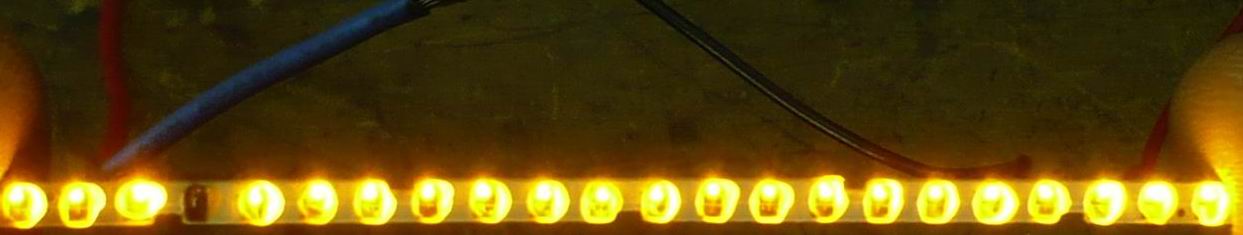

Рис. Дефектная линейка светодиодов, не работает один светодиод, не смотря на невысокое качество фото, хорошо видно, как соседний светодиод старается за двоих.

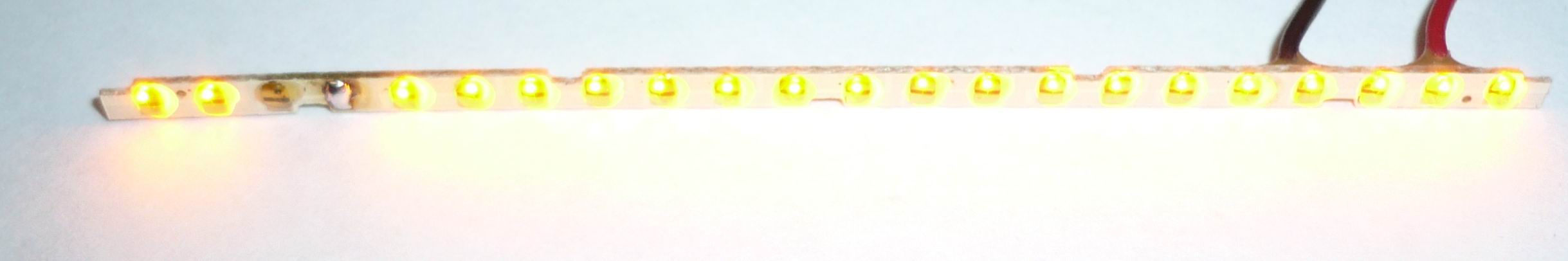

Рис. Дефектная линейка светодиодов, неисправный светодиод зашунтирован перемычкой. Не работают два светодиода.

В случае если не работает довольно большое количество светодиодов, рекомендуется полная замена светодиодной линейки.

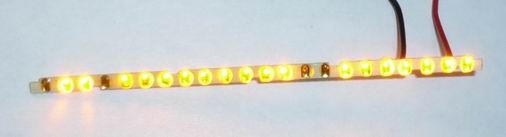

Рис. Дефектная линейка светодиодов - на списание, хорошо видно светодиоды, которые стоят в паре с неисправными, они светятся заметно ярче.

Кроме того встречалась и другая неисправность подсветки, неконтакт в разъеме J1. Обычно такая неисправность проявляет себя в виде отключения подсветки при нажатии на клавиатуру. Достаточно передернуть разъем, и неисправность исчезает, не забываем подклеить  разъем  клеевым пистолетом.

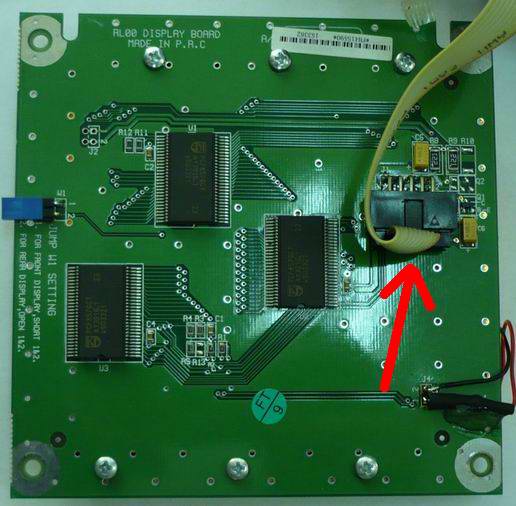

Рис. Разъем J1 не склонен выпадать, так как подклеен скточем, но иногда его приходится передергивать.

В случае, если разъем с защелками, то дефект клавиатуры не влияет на работоспособность подсветки.

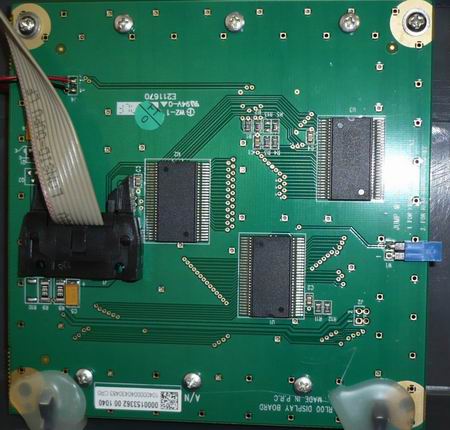

Разъем с защелками

Важно! Не стоит при диагностике путать понятия:  гаснет дисплей и гаснет подсветка дисплея – это абсолютно двe разных поломки.
