Микро 104К и принтер

16 июня 2015


Оборванный шлейф ТПГ и новый рулон бумаги, казалось бы какая тут взаимосвязь.

Введение. На заре рассвета электронных ККМ был такой замечательный ККМ Микро 101(Ф). Принтер барабанного типа применяемый в этой ККМ был адом механика, красящие ролики имевшие небольшой ресурс после выработки заводской краски требовали постоянной подкраски мастикой, от которой руки приобретали устойчивый цвет синих чернил – не было механика по ККМ у которого на сумке не красовался бы чернильный отпечаток от протекшего пузырька с мастикой. Сам принтер требовал периодической переборки и контроля износа хитрой детали в виде серпа с зубцами, и опытный механик мог разбирать/собирать принтер, как автомат Калашникова – на время. Математика была с открытым доступам к регистрам ККМ, хоть и с перемычкой, но все же доступ был прямой, а что стоил заводской номер зашитый        в ПЗУ с математикой. Ремонтная документация была учебным пособием по ремонту всех ККМ, кроме Электроники 92. Выносной блок питания (почти), современный процессор 8031, не убиваемая клавиатура, удачный корпус. Одним словом, это был ККМ, который мог бы стать эталоном для других ККМ во всем. Но все течет, все меняется, и вот на смену Микро101 пришел Микро104, неплохой ККМ, хотя и морально устаревший – математика не справляющаяся с современными запросами клиентов и элементной база на 31 процессоре. Но в этой заметке мы рассмотрим чудо принтер этого ККМ, который имеет один неприятный заводской дефект, а так же доработку принтера, которую механики напрасно игнорируют.
Неисправность со слов заказчика.  ККМ не печатает, может выдавать НАПР на дисплей, может не реагировать на включение и при этом реагировать на выключение, может печатать на чеке иероглифы, одним словом ККМ ведет себя неадекватно.

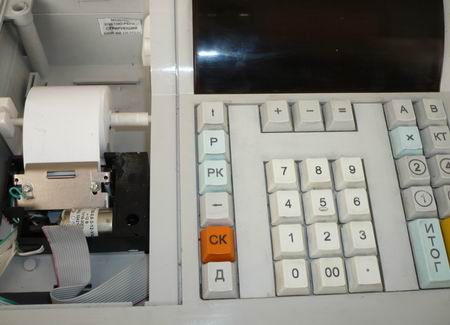

Первичная диагностика. В принтере стоит новый рулон чековой ленты, а половина шлейфа ТПГ (ТД4032) со стороны клавиатуры оторвана (примерно 9-16 жила шлейфа, где счет начинается с красной жилы). На фото шлейф оторван полностью, это скорее исключение чем правило, в рассматриваемом случае кассовую ленты пытались заправить повторно тем же варварским методом при помощи которого оторвали половину шлейфа.
Ремонт. Хоть и ремонт ТПГ мы не рекомендуем делать, но в данном случае ремонт реален, достаточно аккуратно припаять новый шлейф при этом не повредив при пайке вывода кристалла. Для облегчения задачи мы сохраняем старые ТПГ с изношенной рабочей поверхностью, и с них снимаем шлейф, тем самым избавляя себя от необходимости зачищать шлейф от изоляции. В некоторых случаях после замены ТПГ (новой или отремонтированной) неисправность не устраняется то придется делать мягкий перезапуск (включаем ККМ с нажатой клавишей Д), средний перезапуск (включаем ККМ с нажатой клавишей Д при этом в принтере нет бумаги), жесткий перезапуск (включаем ККМ с замкнутой перемычкой 3-4).
Заключение. Такая поломка связана с отсутствием в ККМ защиты от дурака. Принтер имеет два положение ТПГ рабочее и заправочное, что бы заправить чековую ленту в принтер необходимо несильно взяться на переднюю кромку ТПГ и слегка потянуть на себя, при этом ТПГ щелкнет и зафиксируется в заправочном положении.

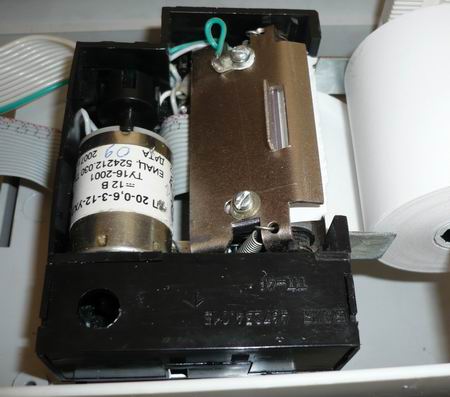

Микро 104К, рабочее положение ТПГ (шлейф имеет заводскую укладку)

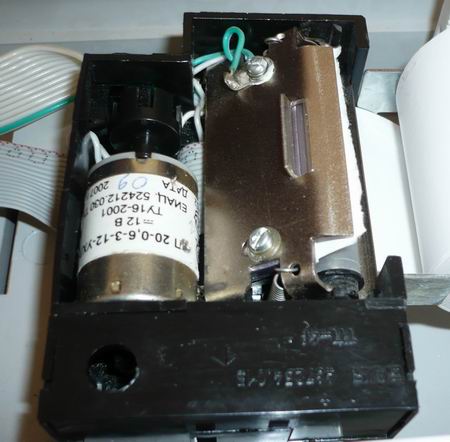

Микро 104К, заправочное положение ТПГ (шлейф имеет заводскую укладку)

Как можно увидеть особой разницы межу рабочим и заправочным положением нет. К сожалению разработчик принтера не позаботился об ограничителе хода ТПГ и особо ретивые операторы ККМ отодвигают ТПГ практически в вертикальное положение при этом шлейф ТПГ не выдерживает столь сильного изгиба и переламывается в месте пайки. На данный момент есть заводская доработка устраняющая подобный дефект за счет фиксации шлейфа на крышке ТПГ и укладки шлейфа поверх двигателя. Задача механика не только поменять ТПГ, но и сделать доработку, что бы подобный дефект не повторился. Можно конечно обучить кассира правильно заправлять чековую ленту, но все же доработка эффективней.
