Moniron Dec POS, при включении моргает красным и зеленым.

15 августа 2015

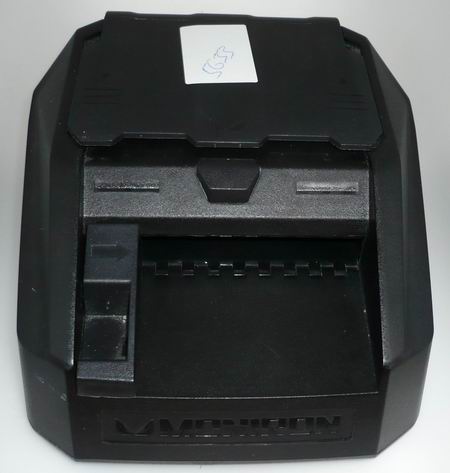

Автоматический детектор Moniron Dec POS

Введение. Удивительное дело, «эффект электрички» в действии, только мы рассмотрели неисправность счетчика купюр PRO-40 NEO,  и снова оборудование PRO, и снова гарантийное и снова не работает излучатель, не смотря на различие схемотехники и конструктива, неисправность - копия двух предыдущих ремонтов.
Неисправность со слов заказчика. При включении автоматический детектор Moniron Dec POS моргает красным-зеленым.
Первичная диагностика. Так как опыт предыдущих ремонтов показал, что экспериментировать с материнской платой нет особого смысла, а надо просто заменить излучатель. На всякий случай в упрощенном порядке проверяем работу фотодатчика.

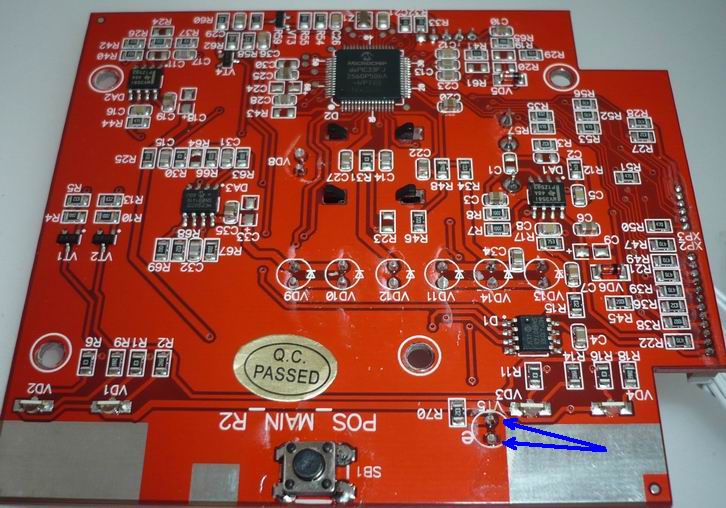

Для проверки работоспособности цепей фотодатчика, замыкаем фототранзистор VT5 накоротко при включении.

Замыкаем контакты фототранзистора VT5 датчика наличия купюры в приемном кармане и включаем детектор, детектор включается без ошибок, при размыкании фототранзистора, детектор начинает вести себя как будто в приемном кармане лежит купюра. Напрашивается простой вывод, неисправен либо фототранзистор либо излучатель.
Ремонт. Меняем светодиод-излучатель наличия купюры, как всегда в отсутствие родного светодиода ставим светодиод с датчика включения детектора PRO1500. Тут следует отметить высота светодиода по макушку должна быть на расстоянии 12мм.

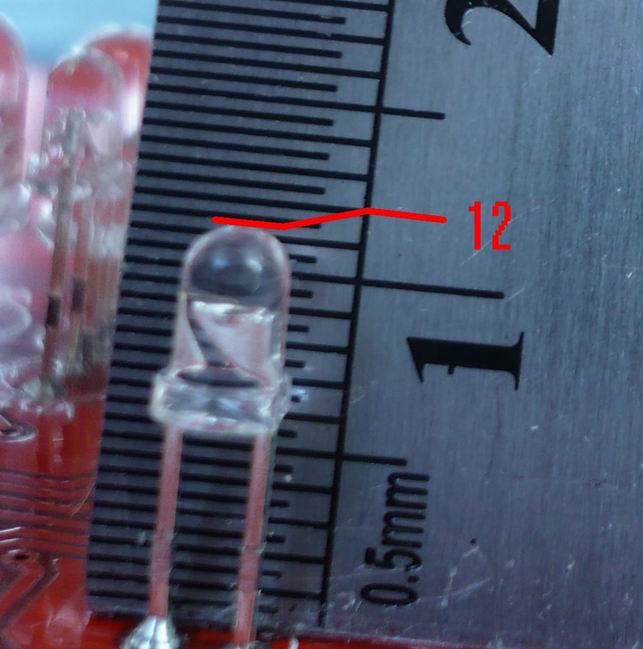

Фото получилось неудачным, фактическая высота светодиода 12 мм, зато хорошо видна полюсовка светодиода.

Ремонт окончен. Тут следует отметить еще один момент в отсутствие необходимого светодиода, можно в качестве аварийной меры установить напряжение питания светодиода излучателя VD17 несколько выше путем уменьшения сопротивления R24 (2кОм) до 1 кОм, для этого напаиваем поверх R24 (2кОм) еще один резистор 2-3 кОм. При этом ток через светодиод вырастет почти в два раза, что резко снизит ресурс светодиода.
Заключение. В новом поколении автоматических детекторов Moniron Dec POS заявлены: отсутствие необходимости ориентации купюры и магнитная детекция.

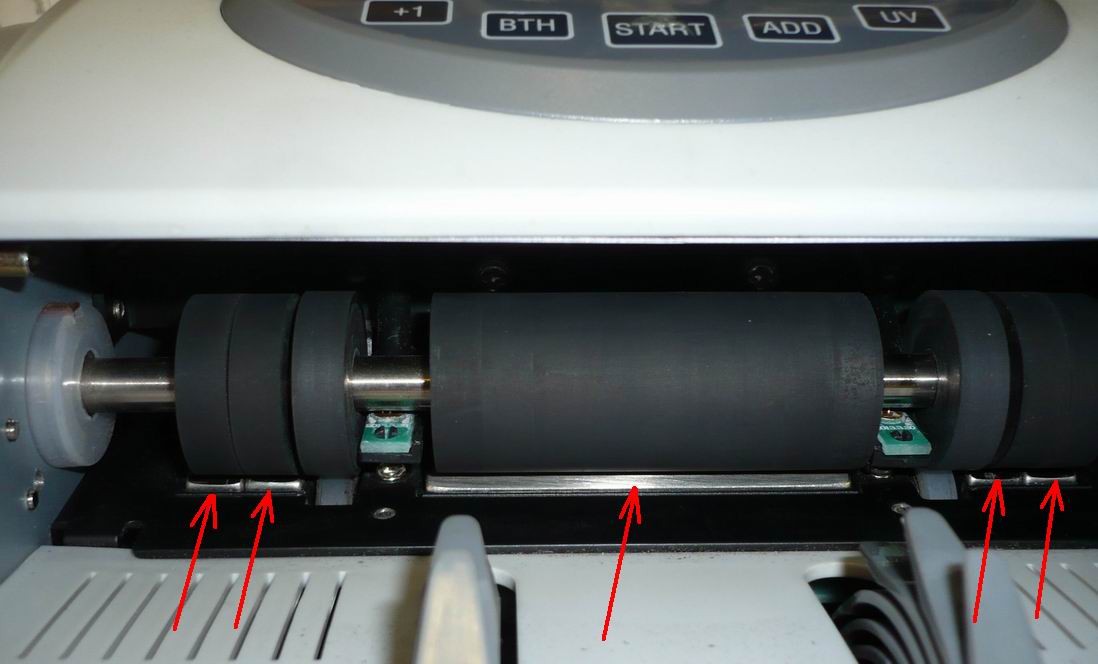

Счетчик купюр PRO-40UMI в котором реализована магнитная детекция в независимости от расположения купюры, 5 элементов считывания магнитных меток.

До этого момента не приходилось заглядывать во внутрь детектора Moniron Dec POS и наивно предполагалось наличие магнитной детекции наподобие той, что реализована в счетчиках купюр PRO-40UMI, но на практике замечен только усилитель магнитной метки по всей ширине купюры, но вот считыватель магнитной метки расположен только на одной стороне.

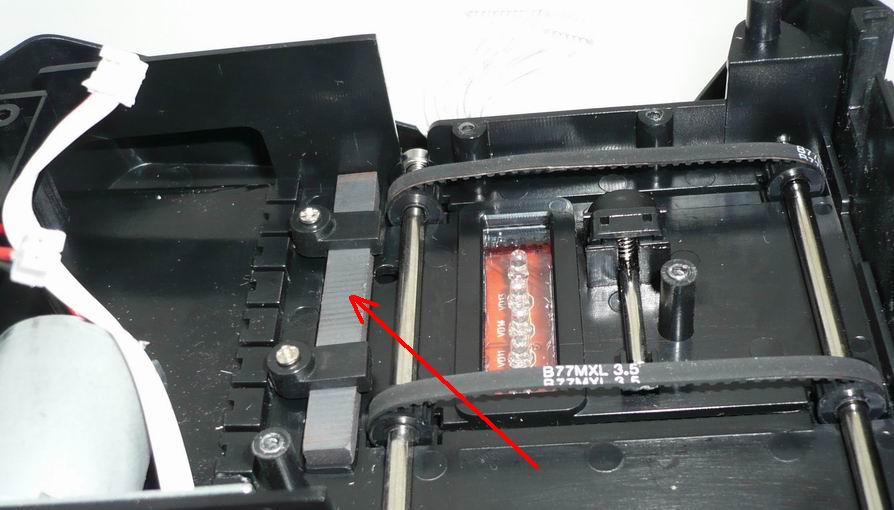

Автоматический детектор Moniron Dec POS намагничиватель магнитных меток расположен по всей ширине купюры.

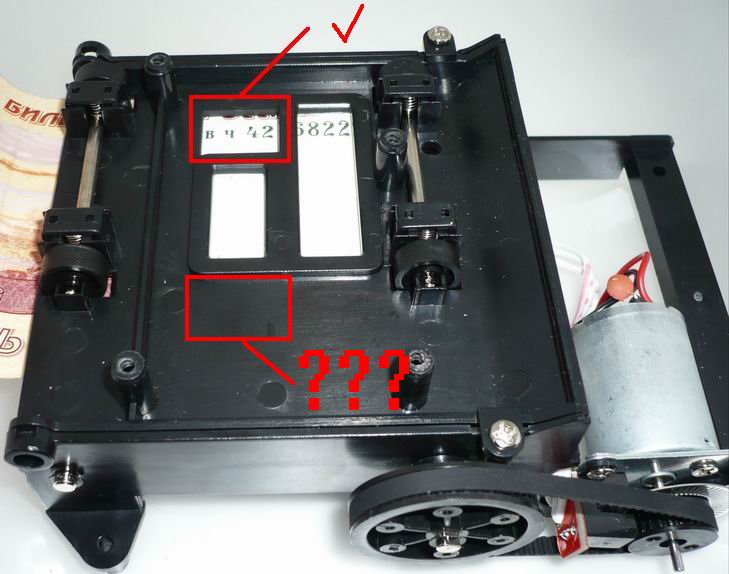

В отличии от своего собрата - счетчика купюр PRO-40UMI, магнитная детекция реализована на 50%, второй магнитной головки, как и окна для нее не предусмотрено конструктивом.

Если принять во внимание тот факт, что купюра может быть расположена магнитной меткой наоборот, то становится ясным - магнитная детекция в автоматических детекторах Moniron Dec POS реализована только на 50%. Конечно магнитная метка только один из машиночитаемых признаков, но формально магнитная метка обрабатывается не всегда. Стоит отметить и информацию с ЦБР "на рублях РФ модификаций до 2004 года включительно магнитным является номер банкноты (зеленого цвета). На рублях модификации 2010 года магнитными свойствами обладают определенные фрагменты изображения."
