Philips 170B6 - монитор включается – но через две три секунды выключается, ремонт, схема

August 25, 2014 10698 просмотров

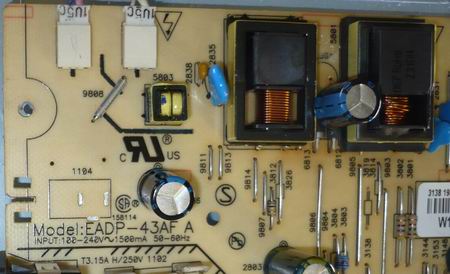

Рис. Монитор Philips 170B6, инвертор EADP-43AF

Заявленная неисправность.
Монитор включается – но через две три секунды выключается.
Дополнительные признаки.
При просмотре экрана монитора под углом видно, что картинка есть, но лампы CCFL не работают.
Ремонтные работы.
Неисправный элемент довольно просто - ВЧ трансформатор 5801 (IT-E19-NB4004B).Трансформатор найти не удалось, пришлось перематывать.

Для справки
В инверторе используется два типа трансформаторов - IT-E19-NB4004B и IT-E19-NB4005B, отличие только в том, что трансформаторы являются зеркальным отображением друг друга.

Для справки
В инверторе используется два типа трансформаторов - IT-E19-NB4004B и IT-E19-NB4005B, отличие только в том, что трансформаторы являются зеркальным отображением друг друга.

После перемотки ВЧ трансформатора монитор запустился и дефект устранился. Но скорее выявился другой, не менее  интересный дефект, в разобранном состоянии монитор работал – в собранном нет. Такое случается – если в высоковольтных проводах есть дефект и они подкорачивают на корпус, но это оказался не тот случай, провода были в идеальном состоянии. Путем нехитрых экспериментов выявилось, все проблемы были связаны с верхней CCFL лампой, которая зажигалась ранее перемотанным трансформатором 5801 (IT-E19-NB4004B). Дефект проявлялся  следующим образом – монитор работал, если проверочная и заведомо исправная CCFL лампа  лежала отдельно от корпуса, стоило ее положить на корпус, как инвертор сразу уходил в защиту.


Рис. Монитор Philips 170B6, инвертор EADP-43AF стоит положить верхнюю лампу на корпус, как срабатывает защита, положение нижней лампы роли не играет

Тут все несколько неоднозначно, поэтому меняем конденсатор 2826 (33пФ*2кВ) и 2831(0,1мкФ).

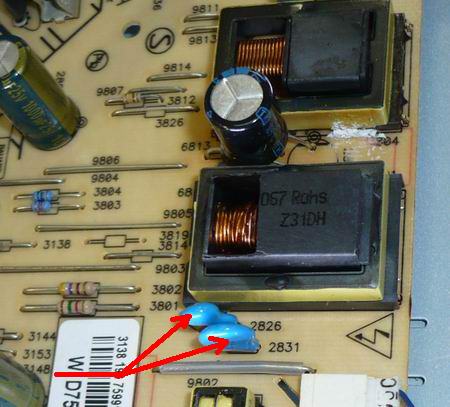

Рис. Монитор Philips 170B6, инвертор EADP-43AF отмечены неисправные элементы


Рис. Монитор Philips 170B6, инвертор EADP-43AF отмечены неисправные элементы

После замены дефект устранился, монитор погоняли на тех прогоне 2!!! дня и отдали клиенту, как оказалось зря – монитор у заказчика отказался включаться при первом же запуске. Дальше все довольно прозаично, меняем лампы несмотря на то, что визуальный осмотр говорит о хорошем состоянии ламп. Дефект устранен, монитор выдан заказчику.
Работа над ошибками.
При первичной диагностике было ясно – неисправны лампы, но понадеявшись на опыт ремонтов, после проведенного визуального осмотра состояние ламп – было принято ошибочное решение о хорошем состоянии ламп. Косвенно на это решение сыграл тот факт, что на подменном инверторе лампы работали без проблем. Уже после окончания ремонта вспомнился аналогичный случай, где также на мониторе Philips 170B6, лампы по внешнему виду похожие на исправные – оказались неисправными. Кстати, тогда так же было потеряно дополнительное время на понимание факта неисправности CCFL  ламп. Ремонт этого инвертора EADP-43AF монитора Philips 170B6 начинается с замены ламп – так быстрее!
Вывод.
Но драйверах BIT3193 лампы не выгорают в привычном понимании, а имеют довольно хорошее состояние даже в неисправном состоянии. Драйвера BIT3193встречались в Philips и LG.
Заключение
Довольно классический и простой ремонт, на очень замечательном инверторе EADP-43AF (схема инвертора EADP-43AF). Чем же примечателен данный инвертор, наверно тем, что его можно использовать в качестве учебного пособия для начинающих специалистов по ремонту мониторов. Во первых на этот инвертор есть в  свободном доступе ремонтная документация в идеальном качестве. Во вторых если монитор ремонтировался для себя, конечно бы трансформатор бы не перематывался, а лампы зажигались с одного трансформатора, правда пришлось бы зажигать только две лампы, а значит одну верхнюю и одну нижнюю ( У трансформатора 5801 (IT-E19-NB4004B) удаляем вторичную обмотку, сам трансформатор оставляем. Соединяем холодные концы ламп неисправного плеча инвертора с исправными через конденсатор, изъятый во вторички неисправного плеча.К исправному плечу подключаем  одну лампу от верхней пары и одну от нижней- получаем равномерную подсветку верха и низа). Этого легко добиться благодаря тому, что лампы достаются из матрицы не разбирая всей панели, а сами лампы имеют уникальную простоте по демонтажа-монтажа  систему крепления в зеркале отражателя. В случае поиском пробитого конденсатора, если бы ремонт для себя, ремонтник  даже бы не заморочился – а просто отключил защиту BIT3193 посредством светодиода.


Рис. BIT3193 классика жанра, отключаем защиту.

Даже если жаль светодиода – можно просто перекинуть одну лампу с верхней пары в нижнюю пару, а снизу в верхнюю, то дефект пропадет, проверено не один раз. Итого ремонт бы сделался за 30-40 минут без необходимости тех. прогона и без замены ламп и трансформатора.
