Монстр среди офисных принтеров.
Очень интересный матричный принтер попал в ремонт, Printronix P7210. В век современных технологий, матричный принтер считается анахронизмом, хотя и активно используется в банковской сфере. Но все офисные принтера работают по одному принципу, печатается столбик из 8-9 точек каретка передвигается в сторону, печатается следующий столбик и так набирается вся строка для печати. Печать довольно медленная и шумная, заметно уступает по своему лазерному собрату.
На этом фоне заметно выделяется офисный принтер Printronix P7210, этот принтер печатает за один раз четверть строки, а точнее 60 точек, потом сдвигается в сторону и печатает 60 точек и так 4-5 раз пока не отпечатается вся строка высотой в одну точку. Далее бумага сдвигается на одну пиксельную строку вверх и все повторяется по кругу. Что бы обеспечить хорошее качество печати, все детали должны быть подогнаны друг к другу, а учитывая габариты принтера - это довольно сложное инженерно техническое решение, которое не может не вызывать восхищение у другого инженера. Все детали должны быть обработаны с минимальными допусками.
![]() |
Памятка для запуска теста печати. OFFLINE - переходим в режим OFFLINE QUICK SETUP клавиша PRT CONFIG клавиша ENTER |
Небольшой фотоотчет ремонта Printronix P7210, и его удивительной печатающей головки, которая у производителя называется Шаттлом.

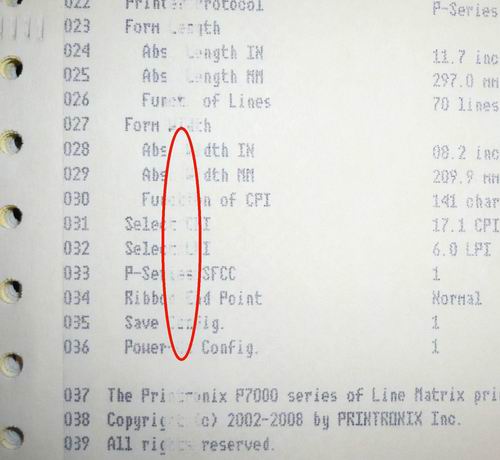

Рис. 1 Внешний признак неисправности.

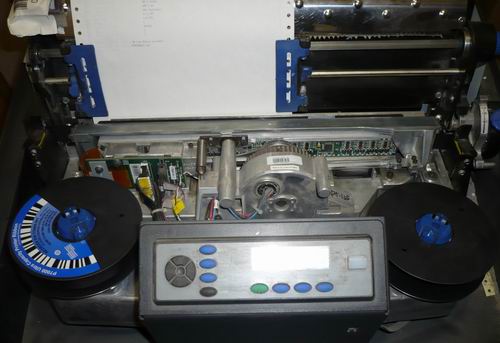

Рис. 2 Принтер Printronix, P7210 в сборе.

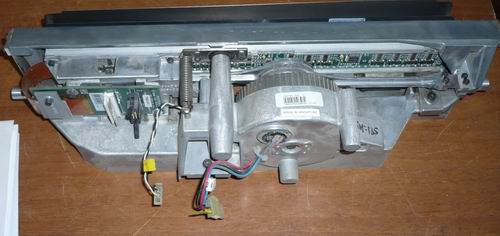

Рис. 3 Принтер Printronix, P7210 шаттл в сборе.

Рис. 4 Принтер Printronix, P7210 станина в сборе.

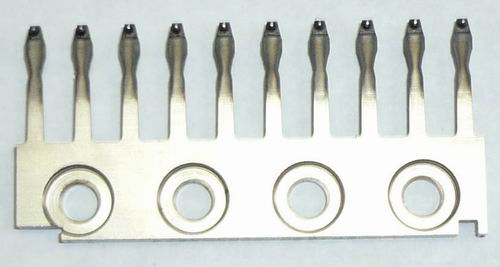

Рис. 5 Принтер Printronix, P7210 печатающие иголки.

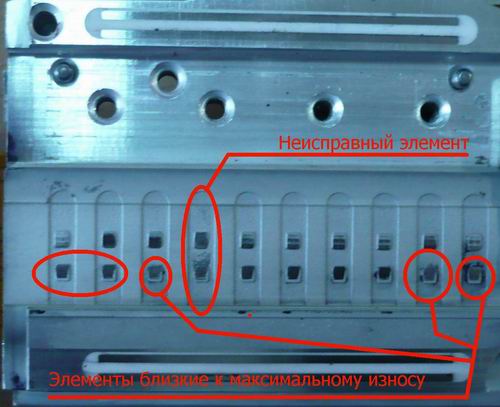

Рис. 6 Принтер Printronix, P7210 неисправность станины.

Рис. 7 Принтер Printronix, P7210 станина с минимальным износом.
