Настройка ручного сканера штрих кодов на примере Cipher 1000
![](https://zipstore.ru/wa-data/public/blog/img/chip10001-1.gif)
Часто встречающаяся ситуация. Ручной сканер штрих кодов стал плохо читать штрих-кода, вы купили новый сканер точно такой и … обнаруживаете, что сканер не работает. На самом деле сканер работает, но требуется настройка.
Для настройки потребуется любая программа выдающая принимаемую информацию в НЕХ кодах и инструкция по программированию.
Инструкцию можно скачать с сайта производителя http://www.cipherlab.com/catalog.asp?CatID=8&SubcatID=10&ProdID=19&view=downloads либо взять с диска, который идет в комплекте со сканером.
В качестве программы рекомендуется драйвера 6.x Атол свежие драйвера можно скачать с сайта www.atol.ru.
![]() |

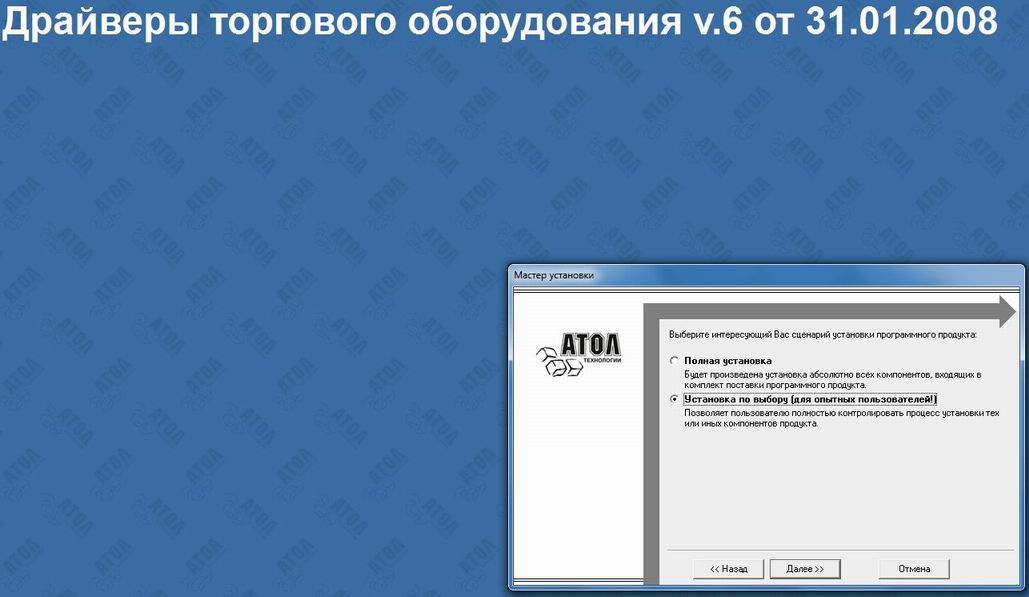

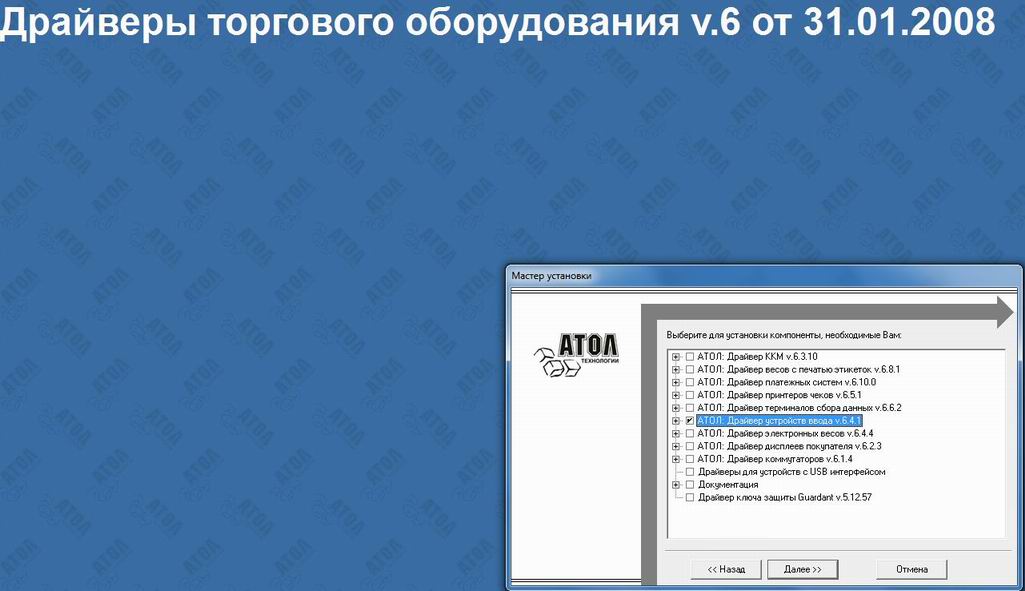

Внимание! При установке драйверов 6.х Атол, можно не ставить весь комплект, а только драйвер устройств ввода. Для этого нужно выбрать Установка по выбору. ![]() |
Запускаем драйвер устройств ввода в нем открываем настройку свойств, а далее поиск оборудования.
![](https://zipstore.ru/wa-data/public/blog/img/dto3r1.jpg)
Рис. Окно поиска сканера драйвера устройств ввода
Неважно, какой интерфейс имеет Ваш сканер-RS232, разрыв клавиатуры или USB, достаточно просканировать штрих код, а драйвер сам поймет откуда пришли данные и напишет с какого порта.
Необходимо просканировать рабочим (старым) сканером штрих код, а затем новым сканером. Считанные штрих кода должны совпадать.
Пример. Исходный штрих код 4607006634053.
Штрих код считанный сканером снятым с рабочего места 146070066340532
Штрих код считанный новым сканером 4607006634053 #13
Как видим штрих кода отличаются суффиксами и префиксами. У нового сканера нет префикса (цифра 1 спереди штрих кода) и различные суффиксы ( у нового сканера #13 код перевода строки у старого цифра 2 в конце штрих кода)
Необходимо запрограммировать эти параметры.
Алгоритм программирования общий случай для всех сканеров. Стартовый штрих код – штрих код программируемого параметра – штрих код сохранения настроек. При сканировании стартового шрих кода, сканер издает не писк, а небольшую мелодию.
Программируем префикс сканера Cipher 1000 для этого нам нужна стр. 128 HEX коды, стр. 129 ASCII таблица, стр.83 код программирования префикса.
![](https://zipstore.ru/wa-data/public/blog/img/small_hk1_01.jpg)
Рис. Пример программирования префикса для сканера Cipher 1000
Алгоритм программирования префикса Стартовый код (Enter Setup) -> код программирования префикса (Configure Prefix)-> по таблице ASCII находим код цифры 1, это 31hex-> сканируем код 3 и код 1->далее код Validate -> и завершаем программирование (Update).
Аналогично программируем суффикс.
