Небольшая памятка по блокам питания CAS LP.
Схема блока питания весов CAS LP 1.6 (SIL1104C).
Блоки питания различаются, для разных версий весов CAS LP, на модели 1102, 1104
Блок питания SIL1104C стоит в весах CAS LP версия 1.6 и выдает на CN21.1 (+40в), в отличие от своего собрата SIL1102C для весов CAS LP версия 1.5, который выдает на CN21.1 (-28в).
Cхема собрана из узлов блока питания, которые ремонтировались в разное время, поэтому возможны незначительные ошибки.
Блок питания для весов CAS LP выполнен по стандартной для ШИМ контроллера UC3844 схеме. В качестве источника обратной связи по напряжению берется цепь в +24В. Очень часто встречаются платы без установленного диода D2 на обратный ход, в цепи затвора. Из других замеченных особенностей, это отсутствие Y конденсатора между землей первичных и вторичных цепей, хотя при некотором приближении можно принять CY4 в качестве заменителя. Ориентировочная выходная мощность около 220Вт!!! Довольно большой запас по мощности обеспечивает хорошую стабильность работы блока питания, при любых внешних факторов сети 220В.
Хотя блоки питания SIL1104C и SIL1102C невзаимозаменяемые, особых отличий на самом деле между ними немного и все они связаны с формированием питания для индикатора. Основное различие это в трансформаторе, которой и послужил основой для названия блоков питания.
В SIL1104C используется импульсный трансформатор 1104CT2 ED.01.42V10
В SIL1102C используется импульсный трансформатор 1102CT2 ED.01.42V10
Рис. Найденные визуальным осмотром различия блоков питания SIL1104C и SIL1102C
Как видно из рис. достаточно переставить местами стабилитрон ZD22 с резистором R30 и так же перевернуть диод D25 и конденсатор C32 для смены полярности. Как из одного блока питания получаем другой. В очень большом приближении - 8 вольтового сдвига накала катода хватит с запасом снизу и 28(40) вольтового анодного напряжения сверху (8+3,3=11,3). На самом деле в разных вариантах индикатор относительно земли подключен по разному, но если смотреть на абсолютные значения, не учитывая знак напряжения, приближение получается довольно близким к реальному, что говорит о том – трансформатор менять не надо. Но это теория, которая на практике не проверялась.

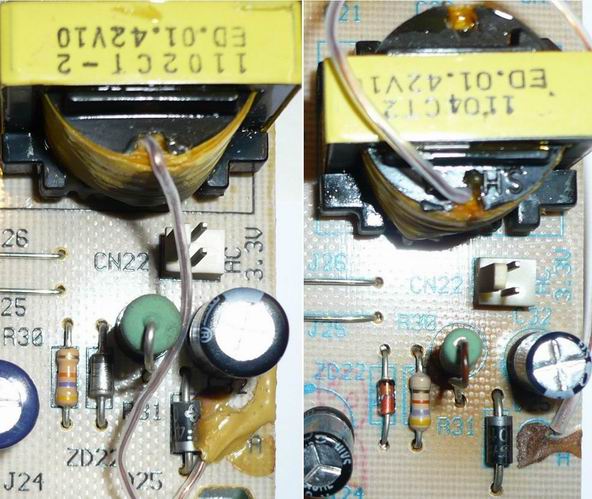

Рис. Различие блоков питания SIL1104C и SIL1102C в реальном исполнении.
У блока питания 1104 встречаются две разновидности исполнения, у одной версии силовой ключ K2610 у другой FQA7N80. Так как силовые транзисторы закрыты под радиатором, то внешне блоки питания можно отличить по следующим признакам:
K2610 в цепи управления стоит резистор R7(24 Ом) и диод на обратный ход D2
FQA7N80 в цепи управления стоит резистор R7(68 Ом), диод на обратный ход D2 отсутствует, у самого транзистора стоит перемычка в разрыв цепи управления транзистора.
Стандартные поломки блоков питания CAS LP. Будут рассмотрены только те поломки с которыми приходилось встречаться довольно часто.
1. Весы не включаются. Довольно часто в первичной цепи выходит из строя диодный мост D3SBA60, ножки на диодном мосте с большим шагом. Причина - подача повышенного напряжения на вход блока питания весов.
2. Не сразу реагирует на переключатель режимов, при однократном нажатии на клавишу клавиша нажимается дважды, трижды. Только для блока питания 1104. Неисправен конденсатор в блоке питания С32 (47 мкф*50в).
3. При включении тест индикации проходит успешно, однако через некоторое время индикация тухнет. Либо при включении дисплей не загорается, светодиод принтера светится. Неисправен ZD22 (Д814А).
4. Весы не включаются, силовой ключ Q1 неисправен. Настоятельно рекомендуется менять силовой ключ Q1 вместе с микросхемой ШИМ IC1(UC3844N) в цепи его управления.
10 комментариев
При включении весов дисплей не загорался. Поменял ZD22 (был в обрыве). Сейчас дисплей светится но как-то тускло. Индикаторы новые. +40v на восьмой ножке CN21 присутствует. Но на 6 и 7 ножке напряжение 2.8В вместо 3.3В, а на 4 и 5 4.8В вместо 5.5В. Не могу понять из-за чего. Какое напряжение должно быть в точке соединения ZD22 и R30 8.2В?
При включении весов дисплей не загорается. На принтере зеленый светодиод моргает, кнопки работают(при нажатии пикают), на колодке CN21 присутствуют напряжения -12В(1 ножка), +5В(3 ножка), 40В(8 ножка). На стабилитроне ZD22 напряжение 7.9В. На 6 и 7 ножке напряжение 3.9В вместо 3.3В, а на 4 и 5 6.5В вместо 5.5В. Почему такое завышенное напряжение и это при отключенной нагрузке, это нормально или не нормально? Еще почему то со 2 ножки CN21 (GRD) провод уходит с другими проводами питания на плату клавиатуры и далее индикацию и при этом в конце , т.е. перед самой колодкой платы индикации вырезан кусок этого провода 3 см, не могу понять это так изначально сделано было на заводе или кто-то повеселился? Но вообще индикация без этого провода (земли) и сами весы работали, перестала работать индикация прямо у меня на глазах, сначала сильно подтупливали при работе, поставишь гирю, показывают вес и зависают с этим весом когда убираешь гирю, при этом можно печатать этикетку и кнопки при нажатии пищат, а спустя пять выкл-вкл потух индикатор.
CAS LP-15 - не включается индикатор. На плате маркировка SIL1104C, на трансформаторе - 1102С-Т2 (расположение деталей соответствует правому фото - 1104). На выходе - 20В. На ZD22 - 7В. Подскажите, плз, как решить эту проблему.
