Недокументированные возможности зап. частей

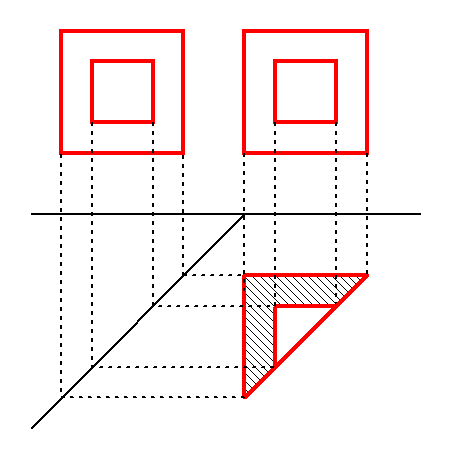

Рис. Задачка из учебника по черчению, суть двух непересекающихся "отверстий" может объяснить только вид сверху
Вместо предисловия.
Сегодня общался с коллегой по вопросам ремонта весового оборудования, в ходе беседы коллега подкинул идею сделать публикацию по обмену опытом. Суть идеи в том, что некоторые запчасти от одного оборудования идеально подходят к другому. В качестве первой заметки, коллега поделился опытом по совместимости термопечатающих головок принтера Zebra и весов Mettler Toledo. Нам же пока ничего в голову не пришло, но со временем думаем, добавим материала.
Весы Mettler Toledo MT8442 Tiger P 3600 и принтер этикеток Zebra TLP 2824 Plus (LP 2824 Plus). Термопечатающая головка.

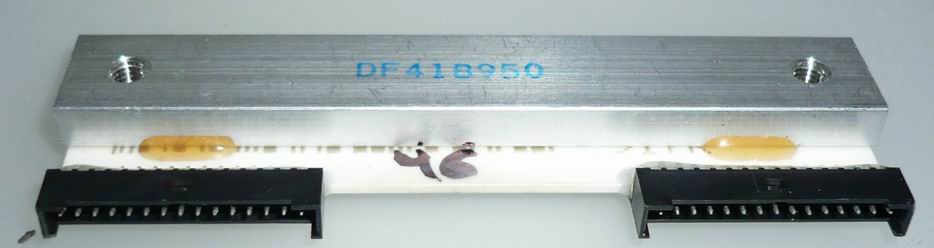

Рис. Термопечатающая головка, весы Mettler Toledo Tiger P, вид 1

Рис. Термопечатающая головка, весы Mettler Toledo Tiger P, вид 2
Термопечатающие головки от принтера Zebra LP 2824 и Mettler Toledo Tiger P абсолютно совместимы. Это значит если удалось купить термопечатающую головку дешево на принтер этикеток, значит ее можно смело ставить в весы Mettler Toledo Tiger P. Данный эксперимент мы проверили - все работает идеально.
ЧПМ(ККМ) FPrint03(К) и ККМ Элвес-Микро-К. Термопечатающая головка - условная совместимость.

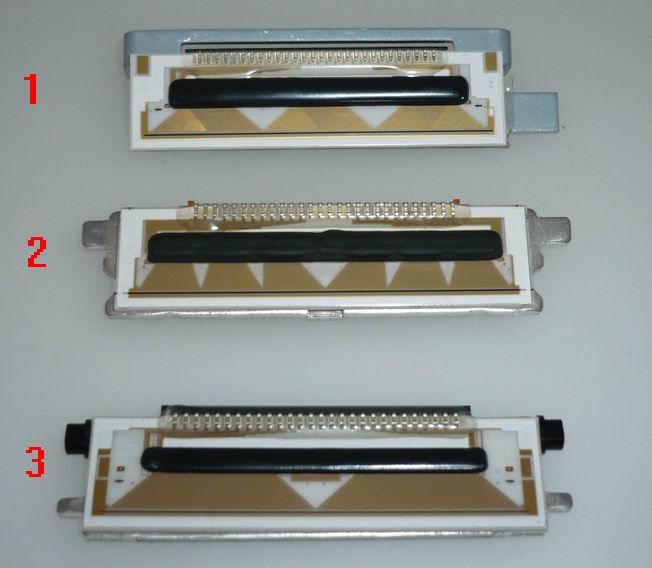

Рис. Условно совместимые термоголовки Элвес-микро-К и FPrint03
№1 ТПГ Элвес-Микро-К принтер Штрих-МТП205-1. Совместимость по отношению к FPrint03 около 90%.
№2 ТПГ Элвес-Микро-К принтер LT-286. Совместимость по отношению к FPrint03 около 70%.
№3 ТПГ FPrint03 принтер SMP620UK, SMP620U, SMP620MV (старого образца). Совместимость по отношению к Элвес-Микро-К 0%.

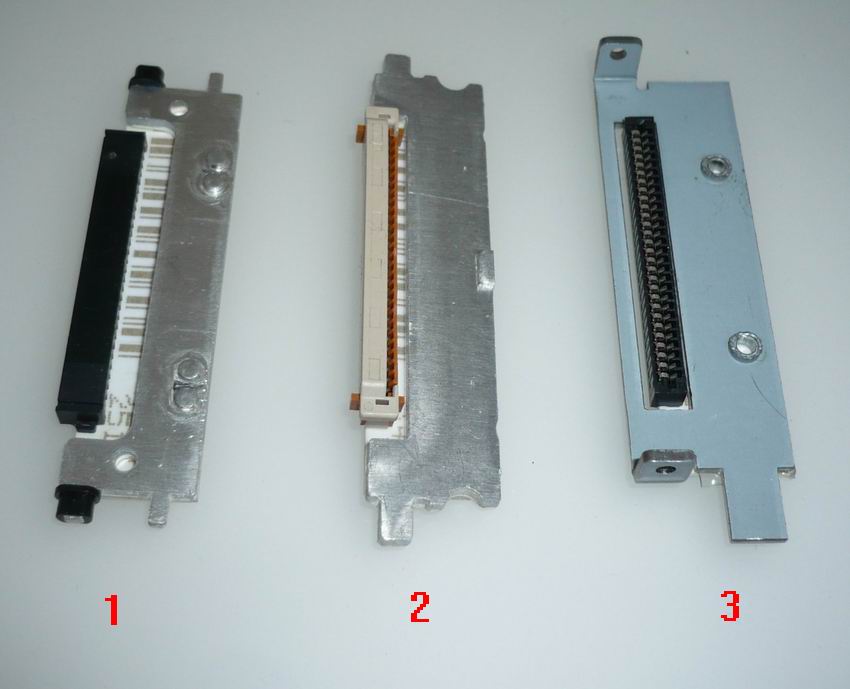

Рис. Условно совместимые термоголовки Элвес-микро-К и FPrint03. Вид со стороны разъема.
№1 ТПГ FPrint03 принтер SMP620UK, SMP620U, SMP620MV (старого образца). Совместимость по отношению к Элвес-Микро-К 0%.
№2 ТПГ Элвес-Микро-К принтер LT-286. Совместимость по отношению к FPrint03 около 70%.
№3 ТПГ Элвес-Микро-К принтер Штрих-МТП205-1. Совместимость по отношению к FPrint03 около 90%.
Термопечатающая головка из принтера ККМ Элвес-Микро условно подходит для принтера FPrint03, наоборот совместимости нет. Несмотря на тот факт, что термопечатающие головки обоих принтеров абсолютно идентичны – однако они имеют разное расположение разъемом, а значит, один в один они не совместимы. Если конструкция принтера FPrint03 позволяет установить термопечатающую головку с принтера Элвес-Микро-К, то конструкция принтера Элвес-Микро-К обратной процедуры не позволяет. Поэтому назовем такую совместимость – условной. Кроме того замена возможна при наличии опыта работы с термоголовками, так керамическую подложку ТПГ придется снимать и переклеивать на другую подложку.Подробнее.
Весы Штрих-Принт версия 4.5 и ККМ Штрих-ФР-К. Термопечатающая головка - условная совместимость.
Термопечатающая головка от ККМ Штрих-ФР-К условно подходит для принтера весов с печатью этикеток Штрих-Принт версия 4.5. Термопечатающие головки обоих принтеров абсолютно идентичны – но приклеены на разные подложки, а значит, один в один они не совместимы. Для замены придется отклеить керамическую подложку термопечатающей головки от пластины основания и переклеить ее на другое основание. Процедура не сложная, но требует некоторой сноровки и опыта.
ККМ Мебиус 3К(5К) и ККМ Штрих-Мини-ФР-К. Термопечатающая головка - условная совместимость.
На сайте коллеги kovlev.ru наткнулись на любопытный материал по совместимости термопечатающих головок Мебиус 3К(5К) и Штрих-Мини-ФР-К и методикой переделки. Рекомендации размещены с небольшими купюрами, оригинал можно посмотреть на сайте коллеги.
Основная проблема ККМ Мебиус 3К(5К) - термоголовки, достать их очень проблематично и дорого. Аналог нашелся, это ТПГ от Штрих-Мини-ФР-К, правда радиатор другой. Вооружившись строительным феном и предварительно потренировавшись на неисправных ТПГ, была доказана возможность перестановки ТПГ с одного радиатора на другой и последующей отличной печатью на чековой ленте. Необходимо хорошо прогревать радиатор, естественно, с тыльной стороны. При снятии новой ТПГ со штриховского радиатора необходимо изготовить простой экран, чтобы не расплавить разъемы. Его изготовляют из таблички от АМС, которая крепится к денежному ящику. Необходимо сделать две прорези, совпадающие с отверстиями на радиаторе ТПГ, далее закрепить экран винтами и поместить конструкцию в тиски. После недолгих мучений получается готовый продукт. Новая ТПГ от Штриха стоит 2800 руб., а для Мебиуса можно найти и в районе 10000 руб. Технология отработана, таким образом переделано уже более 40 штук.
