Необычная поломка денежного ящика

3 апреля 2014

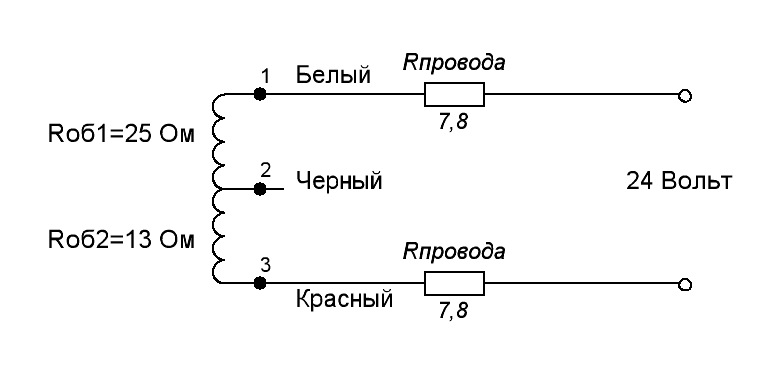

Схема подключения денежного ящика, до ремонта.

Пришел в ремонт  денежный ящик – периодически не открывается при работе с фискальным регистратором. Проверка и переборка электрозамка дефектов не выявила. Проверка целостности и повторный обжим разъема денежного ящика – результатов не дал. Однако выявил интересную особенность – провода очищенные от изоляции отказывались скручиваться в косичку и сопротивление обмотки соленоида электромагнита составляет около 52 Ом. Что несколько отличается от стандартных 25-30 Ом для денежного ящика 24В. При тестировании катушки электромагнита выяснилось – сопротивление катушки составляет 37 Ом, остальные 16 Ом добавили провода из обыкновенного телефонного провода. При детальном рассмотрении выяснилось, провода не родные, а сделаны самостоятельно для удлинения кабеля между денежным ящиком и фискальным регистратором. Более детальное изучение катушки электромагнита – показало, катушка имеет 3 вывода 1-2 (25 Ом), 2-3 (13 Ом), а ККМ был подключен к выводам 1-3 (37 Ом).


Схема подключения денежного ящика, после ремонта.

Так как для стабильной работы денежного ящика от фискального регистратора на 24В управления, требуется катушка с сопротивлением не менее 24Ом, то логично предположить, что мы имеем дело с универсальным электромагнитом на 12В/24В. Так как кабеля на низкое сопротивление, который используется в производстве денежного ящика, не нашлось, то пришлось использовать стандартный телефонный кабель с сопротивлением линии в 16 Ом, а значит, для компенсации используется обмотка на 13 Ом, и общее сопротивление всей цепи составит 29 Ом.

При таком подключении электрозамок стал срабатывать стабильно, и денежный ящик открываться при каждой поданной команде от фискального регистратора.



Насчет модели денежного ящика есть вопросы, из  надписей есть только такая - SIPI 071022-2590 не уверены, что это название модели, но для внутреннего определения подойдет.


Модель денежного ящика SIPI 071022-2590, хотя может быть это всего лишь серийный номер

Выводы.

  1. Сопротивление катушки денежного ящика рассчитывается из расчета 1 Ом на 1В, то есть на ток в цепи 1А.
  2. Сопротивление проводов для телефонной связи имеет довольно большое сопротивление, и не годятся для удлинения провода денежного ящика. Для примера – родной кабель от денежного ящика имеет сопротивление 0,55 Ом, а телефонный кабель такой же длины – имеет сопротивление 16 Ом.
