Необычная поломка Штрих-ФР-К, почти...

23 октября 2014

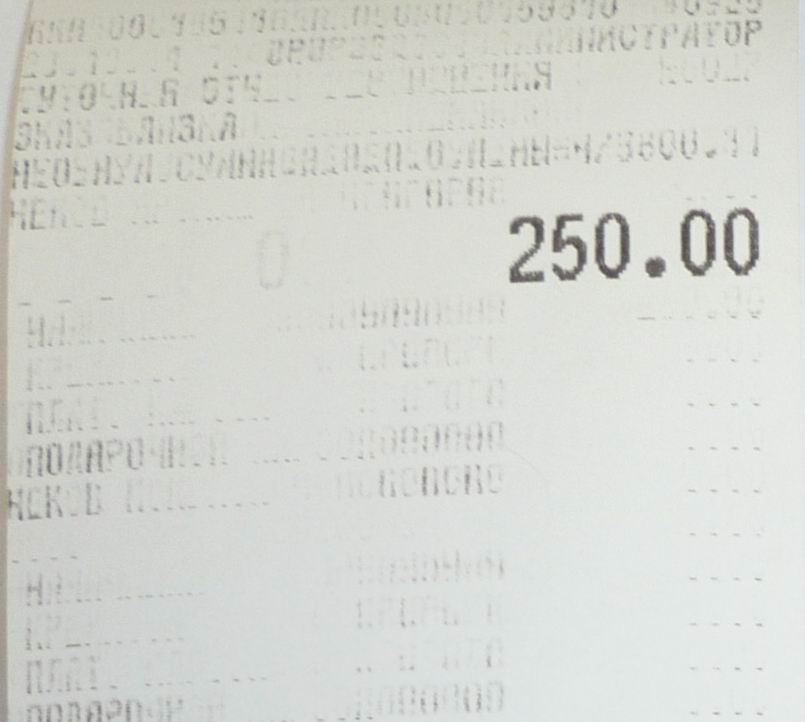

Рис. Штрих-ФР-К печатает тускло и задваивает текст

Оказался в ремонте  Штрих-ФР-К с диагнозом тускло печатает на чековой и контрольной ленте. Если честно, диагноз не подтвердился, ККМ  если и печатал – то плохо читаемый текст.  Как правило, в таких случаях к ремонту привлекается осциллограф, но тут обошлось без него, достаточно было вытащить шлейф ТПГ из разъема.

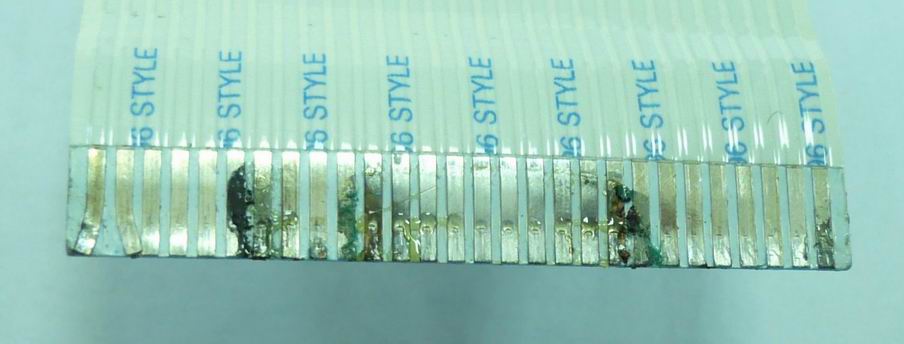

Рис. Штрих-ФР-К шлейф ТПГ, сторона к материнской плате.

Пострадал и сам разъем.

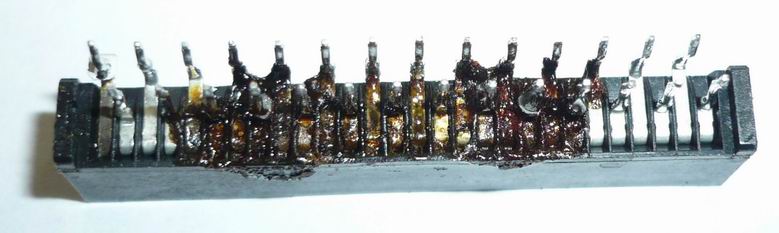

Рис. Штрих-ФР-К, при демонтаже следы заливки обуглились.

После замены Шлейфа ТПГ и разъема ТПГ, работоспособность ККМ восстановилась. Неординарность поломки заключается в том, что залит ККМ был избирательно, только шлейф ТПГ чековой ленты, при этом не печатали обе ТПГ. Ювелирная точность при заливке поразила, визуально увидеть заливку  невозможно, только шлейф ТПГ себя выдает и то при извлечении из разъема.
