ЭКР 2102К-Ф - инструкция по обновлению ПО кассы под ФФД 1.05

November 2, 2020 242 просмотров

Довольно таки редко можно встретить контрольно-кассовую технику, которая не была бы обновлена под новые форматы передачи фискальных данных оператору ОФД, но все же, такие кассы есть, и предпринимателям все еще приходят предписания с ФНС, о необходимости незамедлительного обновления ПО.

Задача:

Обновить ПО кассы под актуальную версию ФФД, возможно в дальнейшем будет еще и маркированная продукция.

Решение:

На данный момент, есть два варианта обновления ПО кассы :

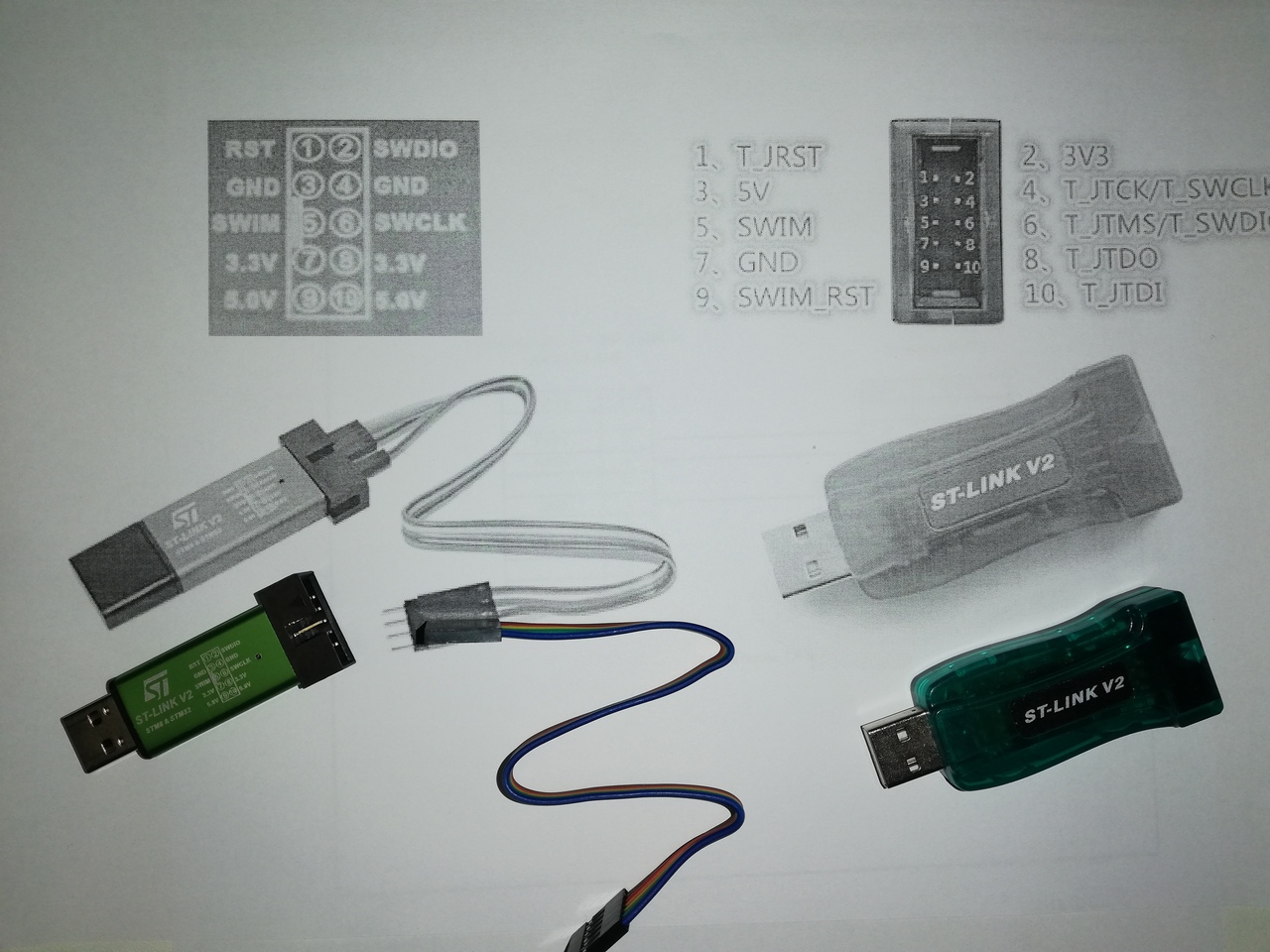

1. С помощью программатора ST-LINK V2

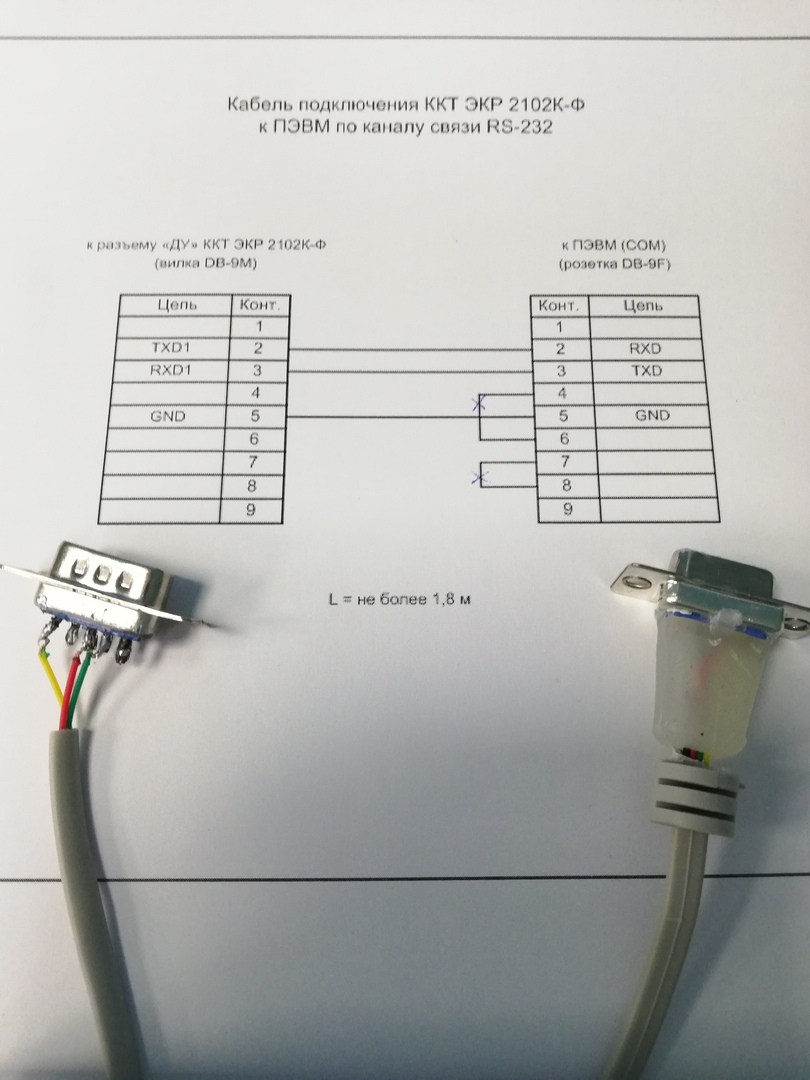

2. С помощью программы FlashLoader Demonstrator и кабеля COM/RS-232

Обновлять кассу будем 2-м способом, так как бывает, что программатор не под рукой, а работу нужно выполнить в кратчайшие сроки.

Последующие наши шаги:

1. Смена должна быть закрыта, или же закрываем на ФН через соответствующее ПО (FN_Run).

2. Разбираем корпус.

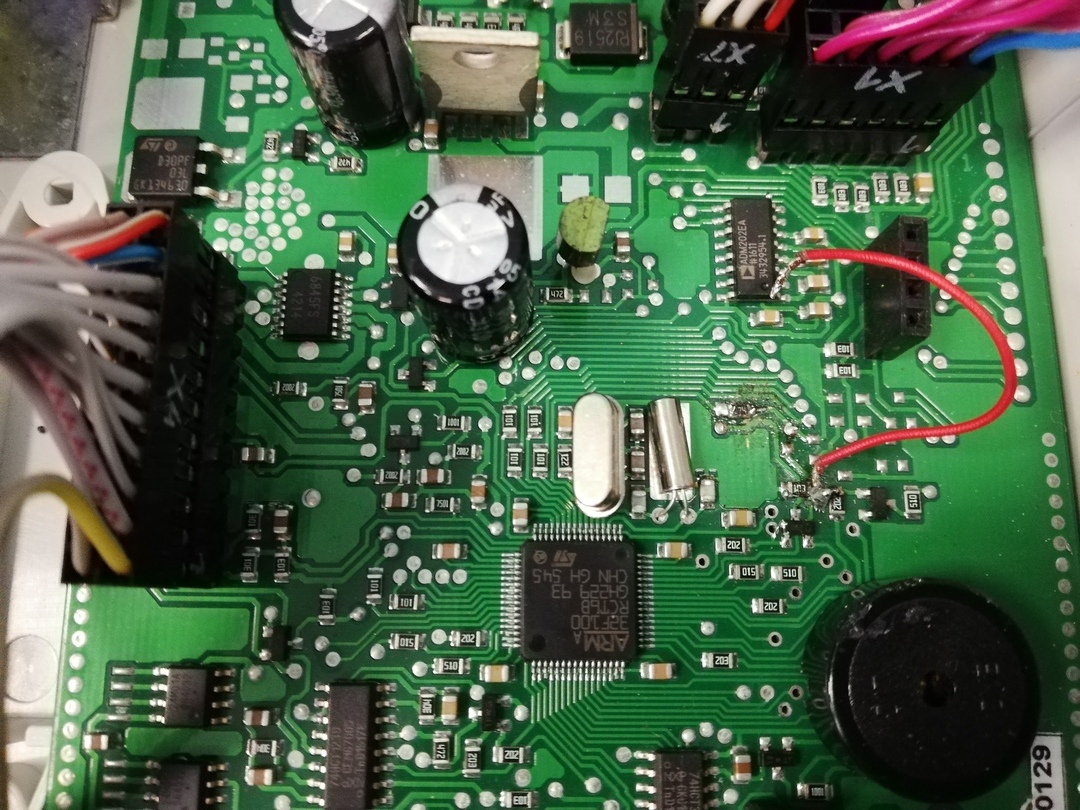

3. На плате нам нужно найти контрольные точки, которые предстоит замкнуть перемычкой, что бы касса вошла в BOOT-режим

Далее как кому будет удобней, можно взять скрепку или же на выходы ножек резисторов, припаять временный провод.

Когда касса подготовлена, устанавливаем FlashLoader Demonstrator, далее:

1. Запускаем FlashLoader Demonstrator.

1. При выключенной кассе замыкаем цепь между двумя резисторами.

2. При замкнутой цепи включаем нашу кассу, перемычку можно уже убрать в этот момент.

3. Касса при включении не издает никаких звуковых сигналов, экран не горит - касса в BOOT- режиме.


Окно программы FlashLoader Demonstrator

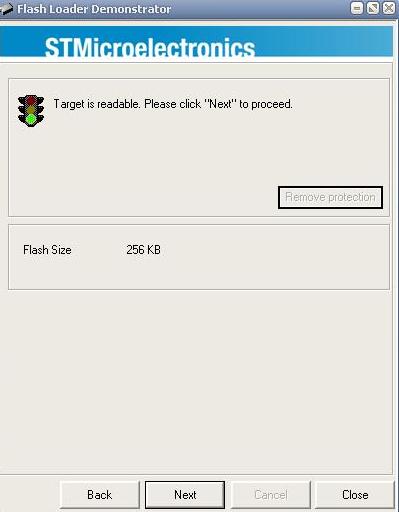

Нажимаем NEXT, касса доступна для обновления

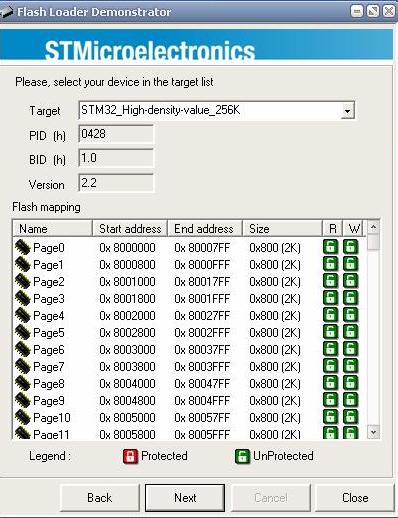

На этом шаге также ставим NEXT
Выбираем файл прошивки

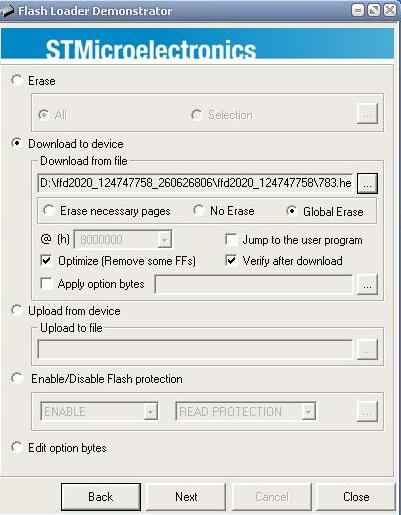

Ставим галочки так как показано на рисунке

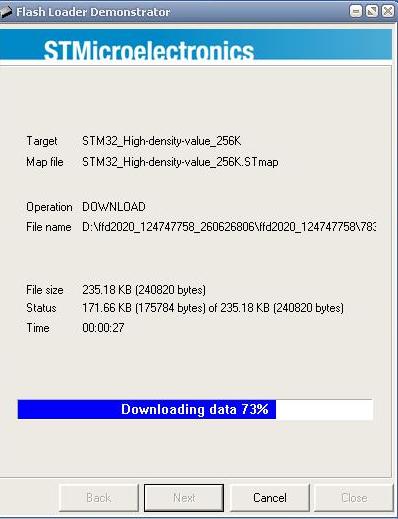

Визуально показан процесс обновления

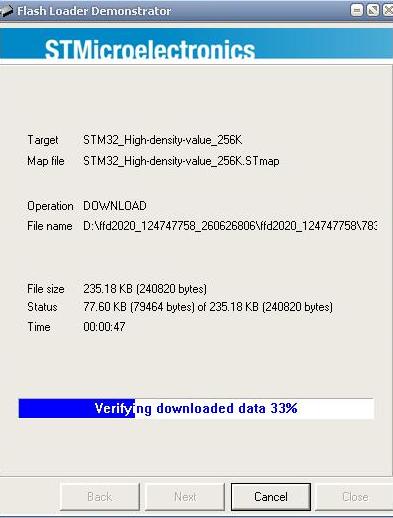

Процесс верификации

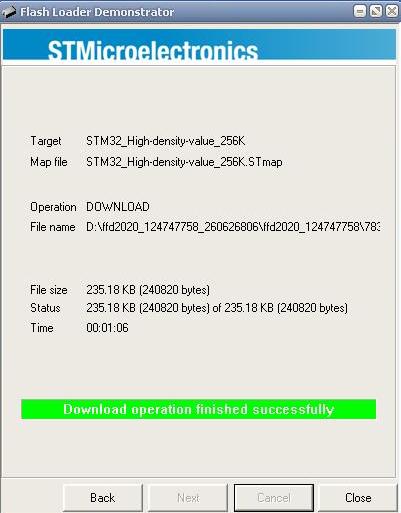

Обновления прошло успешно!

Выключаем/включаем нашу кассу,  проверяем на наличие ошибок оперативной памяти, ошибок процессора.

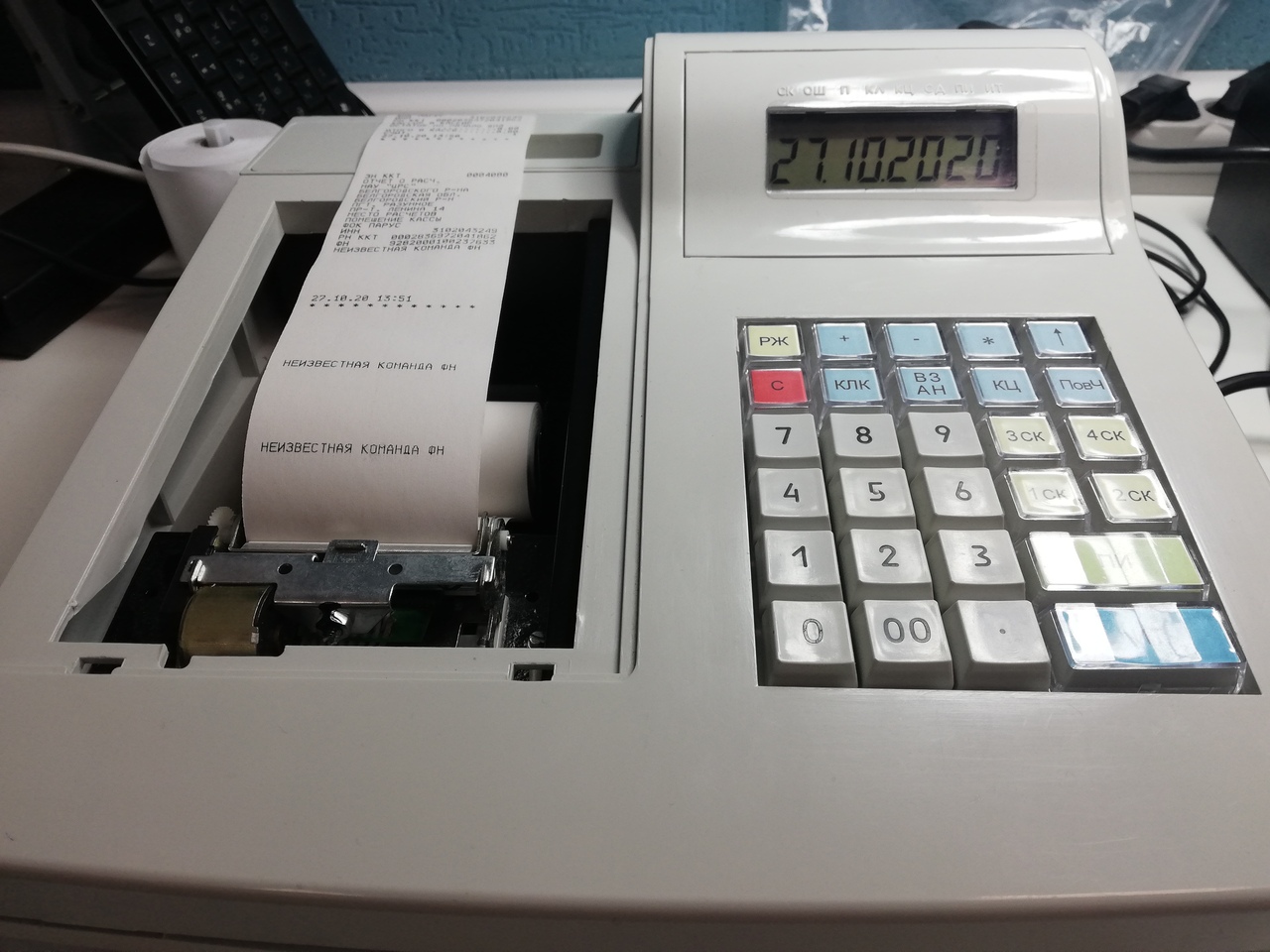

Тестовый "ПРОГОН"

Работы завершены
