Обжим проводов для денежных ящиков ККМ

August 4, 2013 12291 просмотров

На просторах интернета довольно много материала как обжать денежный ящик для фискального регистратора. Однако столкнулись с  такой  проблемой, либо информации слишком много, либо она сокращена до безобразия, либо с ошибками. Материал был сделан для быстрого решения, посмотрел – сделал так же.

Земля и питание на рисунках отображены условно, на самом деле один из контактов подключен через ключ, обычно этот контакт  - земля.  Отображение +24В необходимо для подключения денежных ящиков имеющих на своем борту демпферный диод, для гашения противотока при выключении, так как электромагнит обладает довольно большой индуктивностью.

Внимание! При подключении неизвестного ящика, желательно проверить денежный ящик на импульсном блоке питания (импульсный блок питания в случае короткого замыкания на выходе, просто уйдет в защиту и не сгорит), ящик должен открываться при подключении блока питания в разных вариантах полярности. В полевых условиях для этих целей хорошо подходит аккумулятор 12В от ККМ (не автомобильный).
Если денежный ящик открывается при обоих вариантах подключения, то и вы можете обжимать без соблюдения полярности.
Если денежный ящик в одной полярности открывается, а в другой нет, то придется обжимать ящик согласно ранее определенной полярности.

Внимание! Все схемы подключения проверены лично и имеют отличия от других распространенных ресурсов, которые специализируются на таких вопросах. В правильности нижеприведенной информации можно убедится, скачав заводскую документацию либо экспериментальным путем.
  1. Штрих-ФР-К, Штрих-Мини-ФР-К, Штрих-Комбо-ФР-К, Штрих-М-ФР-К, ПТК Retail-01К.
  2. Феликс 02К.
  3. Феликс РК.
  4. Fprint 5200 (К). AT009.01.01 REV1.8.
  5. Fprint 03 (К). AT006.01.01 006.1.
  6. Fprint 02 (К).
  7. Fprint 55 (К).
  8. Пирит ФР01К.
  9. Fprint 11 (К).
  10. Fprint 77 (К).

Внимание! Все схемы подключения проверены лично и имеют отличия от других распространенных ресурсов, которые специализируются на таких вопросах. В правильности нижеприведенной информации можно убедится, скачав заводскую документацию либо экспериментальным путем.

1. Штрих-ФР-К, Штрих-Мини-ФР-К, Штрих-Комбо-ФР-К, Штрих-М-ФР-К, ПТК Retail-01K.


+24В подключено постоянно, земля подключается через ключ.

2. Феликс 02К.



+24В подключено постоянно, земля подключается через ключ.

Настоятельно рекомендуется для подключения электромагнита использовать только два контакта (не четыре) например  2 и 4.

Пример обжима приведен для гнезда "ДЯ24", гнездо "ДЯ12" не рассматривается.

Допускается использование 6P4C.

В ККМ демпферный диод есть.

3. Феликс РК.



+24В подключено постоянно, земля подключается через ключ.

Настоятельно рекомендуется для подключения электромагнита использовать только два контакта (не четыре) например  2 и 4.

Подключение может отличаться от приведенного, это связано с джамперами J3-J6

Допускается использование 6P4C.

В ККМ демпферный диод есть.

4. Fprint 5200 (К). AT009.01.01 REV1.8



+24В подключено постоянно, земля подключается через ключ.

Настоятельно рекомендуется для подключения электромагнита использовать только два контакта (не три) например  2 и 4.

Распиновка проверялась только для материнской платы AT009.01.01 REV1.8

Допускается использование 6P4C.

Подключение на других материнских платах обладает небольшими нюансами, рекомендуется ознакомится с материалом по  FPrint. Посмотреть

5. Fprint 03 (К). AT006.01.01 V 006.1



+24В подключено постоянно, земля подключается через ключ.

Настоятельно рекомендуется для подключения электромагнита использовать только два контакта (не три) например  2 и 4.

Распиновка проверялась только для материнской платы AT006.01.01 V006.1

Допускается использование 6P4C.

Подключение на других материнских платах обладает небольшими нюансами, рекомендуется ознакомится с материалом по  FPrint.Посмотреть

6. Fprint 02 (К). Плата принтера PPU700.



Два денежных ящика у которых +24В подключено постоянно, земля подключается через ключ.

Настоятельно рекомендуется для подключения электромагнита использовать только два контакта (не три) например  2 и 4.

Распиновка проверялась только для материнской платы PPU700

Допускается использование 6P4C.

Подключение проверено лично, рекомендуется ознакомится с материалом по  FPrint.

В ККМ демпферный диод есть.Посмотреть

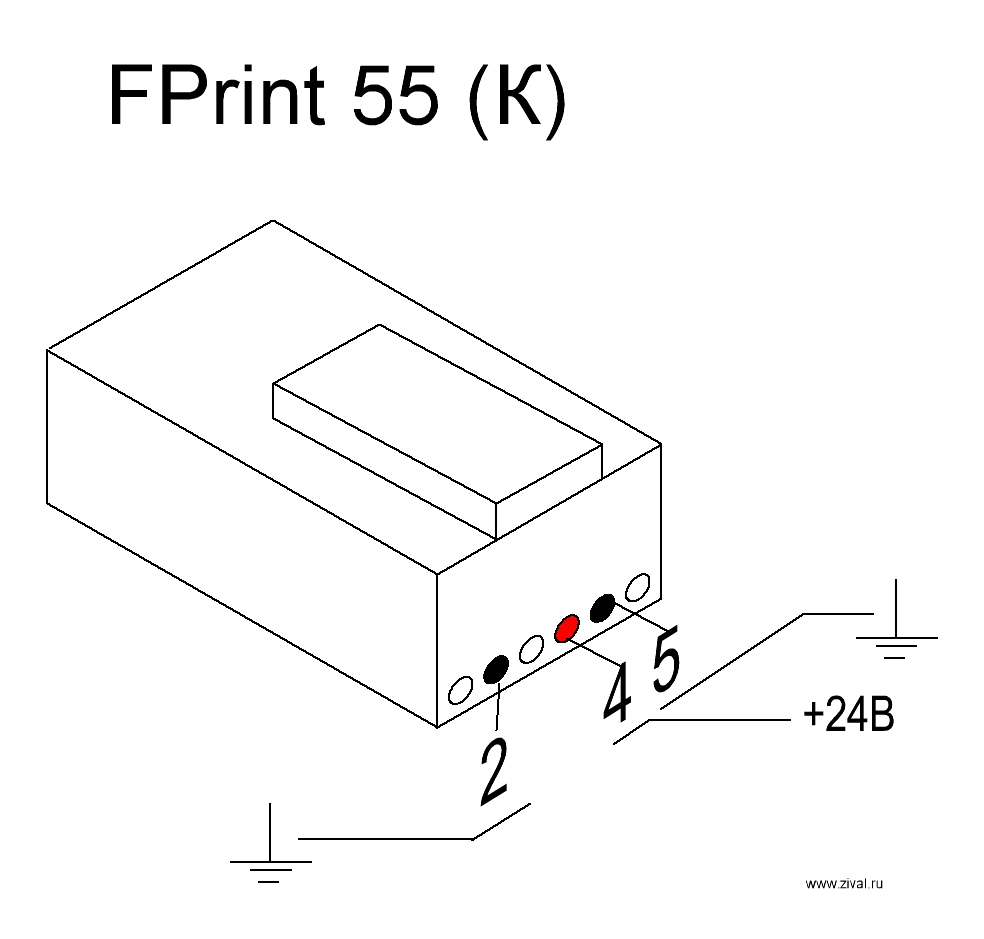

 7. Fprint 55 (К).



+24В подключено постоянно, земля подключается через ключ.

Настоятельно рекомендуется для подключения электромагнита использовать только два контакта (не три) например  2 и 4.

Допускается использование 6P4C.

В ККМ демпферный диод есть.





 8. Пирит ФР01К.



+24В подключено постоянно, земля подключается через ключ.

Проверялось только подключение по контактам 2-4, подключение по контактам 4-5 не проверялось, а взято из инструкции по эксплуатации

Допускается использование 6P4C.

демпферный диод - нет данных.

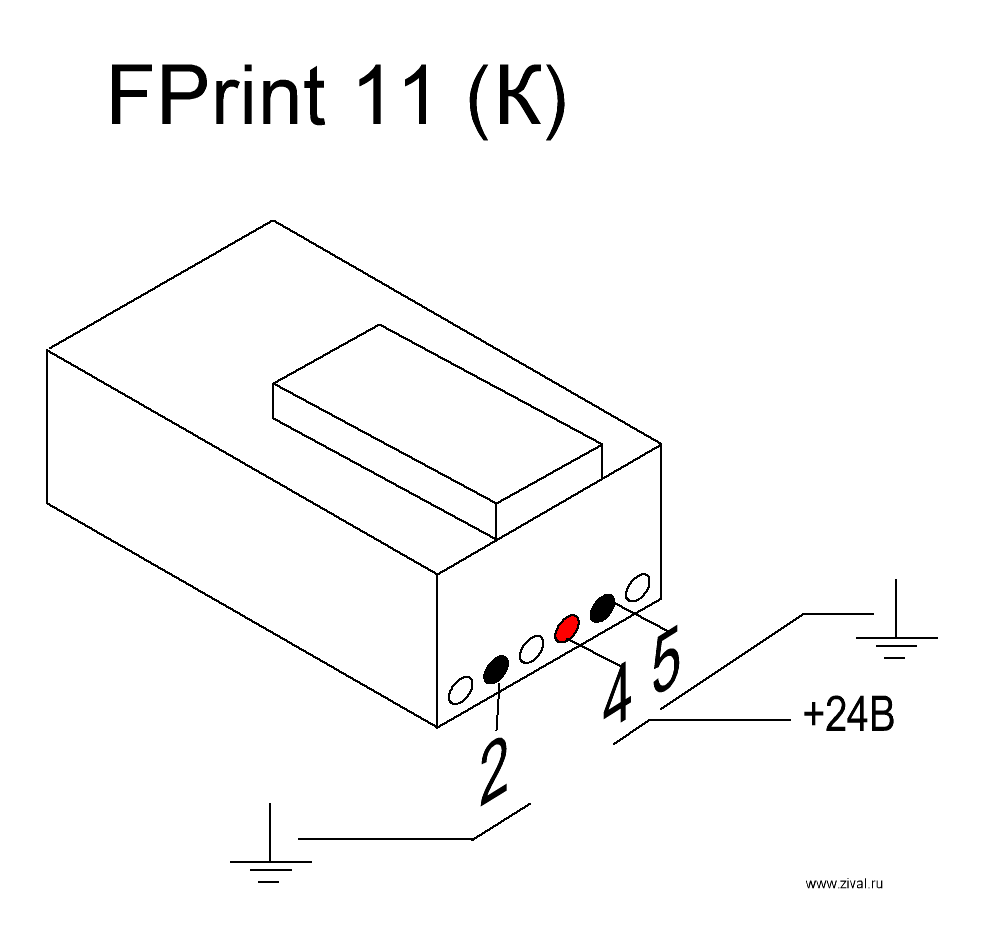

 9. Fprint 11 (К).



+24В подключено постоянно, земля подключается через ключ.

Настоятельно рекомендуется для подключения электромагнита использовать только два контакта (не три) например  2 и 4.

Допускается использование 6P4C.

В ККМ демпферный диод есть.





 10. Fprint 77 (К).



+24В подключено постоянно, земля подключается через ключ.

Настоятельно рекомендуется для подключения электромагнита использовать только два контакта (не три) например  2 и 4.

Допускается использование 6P4C.

В ККМ демпферный диод есть.
