Обзор сортировщиков монет: Dipix DCM-600, Dipix DCM-250, PRO CS-80R, PRO CS 100A, LD CS-300. Устройство и конструкция (Часть I)
Рис. Сортировщик монет, приемное окно и датчик счета
Обзор составлен на основе ремонтов сортировщиков монет попадавших в мастерскую. Не всегда новое устройство можно разобрать по винтикам, а вот при ремонте это просто необходимая процедура. Сортировщики монет оказались разными как по конструкции, так и по надежности, у каждого обнаружились свои недостатки и болячки. В свете проведенных ремонтов нельзя сказать – вот именно этот сортировщик идеальный для подсчета мелочи, а вот этот вообще нельзя использовать. Так же при ремонте не проводилось тестирование на скорость пересчета, в виду отсутствия достаточного объема мелочи. Как таковые не будем рассматривать схемные решения и математику работы. Рассматриваемые модели: PRO CS-80R, DIPIX DCM-250, DIPIX DCM-600, LD CS300, PRO CS-100A.
Прежде чем рассматривать отдельные модели сортировщиков (счетчиков монет), рассмотрим отдельные узлы сортировщиков монет и для каждого узла рассмотрим свои достоинства и недостатки. И немного, для понимания сути процесса, затронем логику работы сортировщика монет.
Дозатор.
Задача дозатора - обеспечить количество монет в приемном лотке на определенном уровне, в противном случае двигатель сортировочного диска может заклинить от перегрузки.
Дозатор ковшового типа.

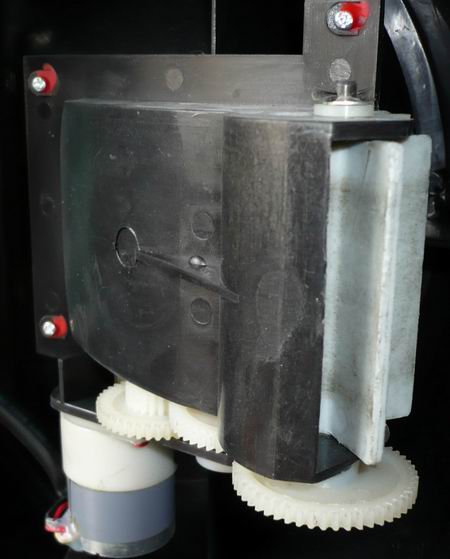

Рис. Дозатор ковшового типа. Мощный редуктор сохраняет целым электромотор, но выламывает пластиковые шестерни. Dipix DCM-600.

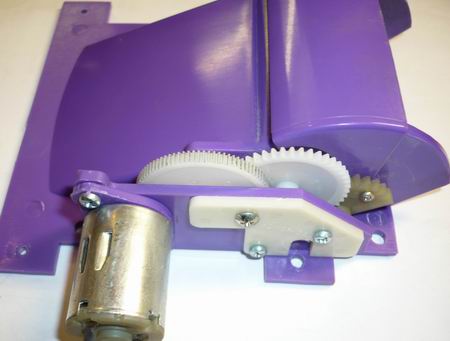

Рис. Дозатор ковшового типа. Отсутствие внешнего редуктора отрицательно сказывается на конструкции, ломается не только пластик, но и редуктор внутри электромотора, причем редуктор электромотора чаще. PRO CS-80R.
Дозатор имеет ковшик – заслонку, которая периодически открывается, подсыпая в приемный лоток очередную порцию монет для счета. Довольно ненадежная конструкция, так как полностью состоит из пластика, в том числе и осевые ушки, на которые приходится максимальная нагрузка. При грамотной эксплуатации может работать вечно, но при первой, попытке засыпать в фасовочный лоток заявленные в паспорте сортировщика монет 2,5 кг мелочи, тихо ломается и/или начинает заклинивать.
Дозатор мельница.

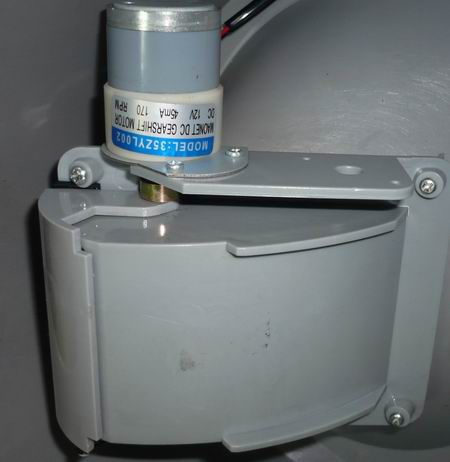

Рис. Дозатор мельница, несмотря на мощный редуктор, пластиковые детали рассчитаны грамотно, и с механическими поломками приходит редко. Помимо внешнего редуктора в электромоторе есть внутренний редуктор. LD CS-300.
Дозатор выполнен в виде лопастей водяной мельницы. Основное отличие от дозатора ковшового типа, это отсутствие необходимости возвращать дозатар в исходное положение, а значит нет стопорных элементов. Небольшие лопасти позволяют подавать в приемный лоток минимальные порции монет, зато подача осуществляется непрерывно. Такую конструкцию очень сложно заклинить, но ничего невозможного для кассиров нет, шпилька для волос успешно справляется с такой задачей.
Дозатор спираль.

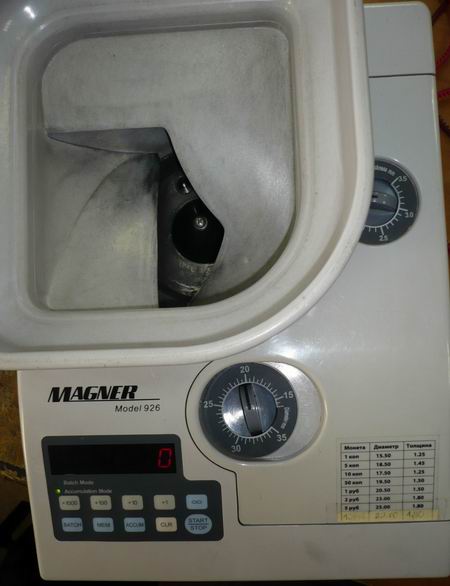

Рис. Несмотря на простоту дозатора, конструкция вызывает восхищение, все просто и изящно. Magner 926
Незамысловатая конструкция лишена всяких изысков и выполнена в форме спирали, монеты попадают в приемный лоток под собственным весом. Спираль дозатора выполнена таким образом, что монеты попадут в приемный лоток при любых условиях. Конструкция выполнена цельнолитой, и как результат никогда не ломается.
Вывод. Самым часто ломающимся является дозатор ковшового типа, оно и очевидно, слишком большая нагрузка приходится на ковш, если вдруг у оператора возникнет идея заполнить фасовочную воронку по максимуму. Самым надежным является дозатор спираль, ломаться в нем просто нечему, в то же время со своей задачей снизить нагрузку на приемный лоток, он справляется отлично.
Приемный лоток.
Приемный лоток предназначен для сортировки монет по заданным критериям.
Горизонтально карусельный.
Рис. Горизонтально карусельный приемный лоток. Без лотка для выбраковки, он же лоток для 5 руб. монет, неэффективен. Так что лоток для выбраковки, в данной конструкции больше вынужденная мера, чем забота о потребителе. Dipix DCM-600.
Попадая в приемный лоток монеты специальным ограничителем выталкиваются в отверстия сортировочного диска, далее монеты под давлением сортировочного диска двигаясь по направляющей спирали проваливаются в отверстия определенного диаметра, под которым установлен приемный карман в виде стаканчика. Из болячек, попадание нестандартных монет, например монет СССР, может заклинить спиральный механизм и сортировщик требует вызова специалиста.
Наклонно карусельный.

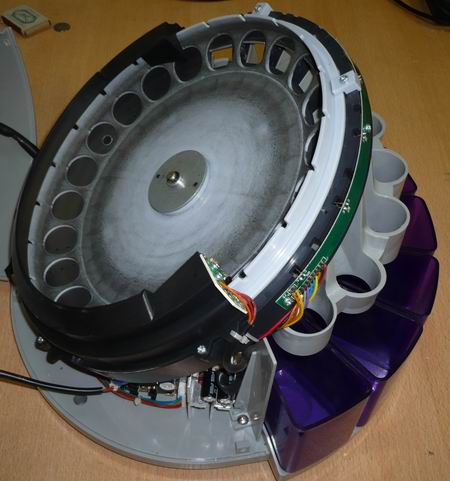

Рис. Наклонно карусельный приемный лоток. Как можно заметить лотка для выбраковки нет, зато на задней стенке есть специальная дверца, для вытаскивания нестандартных монет руками. На фото не очень хорошо видно, но сторона с отверстиями значительно выше стороны без отверстий. DIPIX DCM-250.
Более простая конструкция дает пользователю больше уверенности в надежности устройства в целом, монета попадая в лунку отверстие под собственным весом удерживается в ней до момента попадания в отверстие соответствующего диаметра, под которым расположен приемный стакан. Для заклинивания предпосылок нет, почти… Как результат электромотор на этом типе приемного лотка никогда не ломается.
Карусельно-конвейерный
Рис. Карусельно-конвейерный приемный лоток. Стальная конструкция не зря вызывает уважение, на фото сортировщик с обоими лопнувшими ремнями, в таком состоянии работает более двух лет и хоть бы что. Magner 926.
Под действием центробежной силы монеты оказываются в приемном лотке настроенным на определенную толщину монеты, далее попадая на конвейерного типа приемник сортируются по диаметру. Конвейер настроен таким образом, что в счетный карман попадают только монет максимального диаметра, монеты более мелкого диаметра попадают в карман для выбраковки.
Вывод. Самым часто ломающимся является приемный лоток горизонтально карусельного типа, несмотря на простоту конструкции, нестандартные монеты довольно часто заклинивают механизм, и для извлечения монеты приходится снимать основной диск. Меньше всех возникает поломок у карусельно-конвейерного приемного лотка. Но сложная система настройки под монету, аж две ручки!!! делает частым гостем этот тип приемного лотка в ремонте, по причине обучения операторов, слабые женские ручки легко сворачивают двухвинтовую фиксацию переключателя толщины и диаметра монет. Менее проблемным в данном случае оказался наклонно карусельный тип приемного лотка, клинит редко, ломается еще реже.
Датчик реперного диска.
Реперный диск на сортировщиках монет служит для обратной связи, во первых центральный процессор знает что диск вращается, во вторых процессор определяет скорость вращения диска, в третьих с него снимаются синхроимпульсы для датчика монет в приемном лотке.
Наружный.

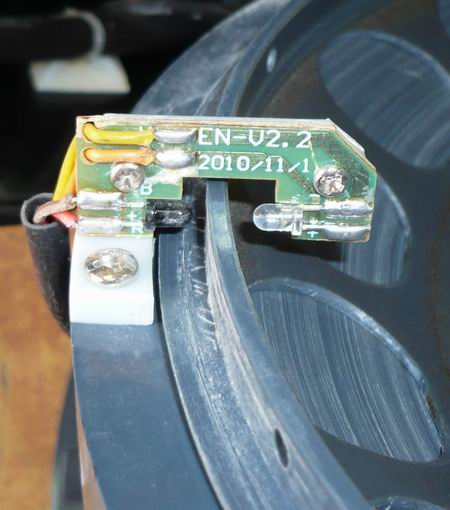

Рис. Наружный датчик реперного диска, простота конструкции в данном случае коварна, забивается пылью и сворачивается монетами довольно часто. LD CS300.
Несмотря на простоту исполнения – довольно капризный датчик, отлетевшая монета или шаловливые ручки легко выводят датчик в состояние неработоспособности.
Внутренний

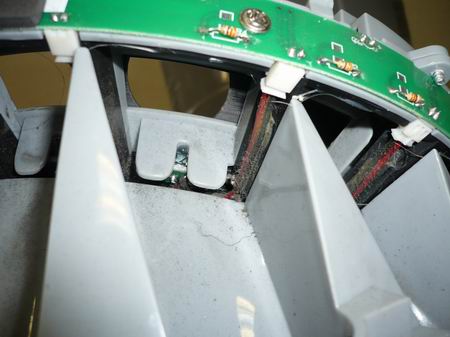

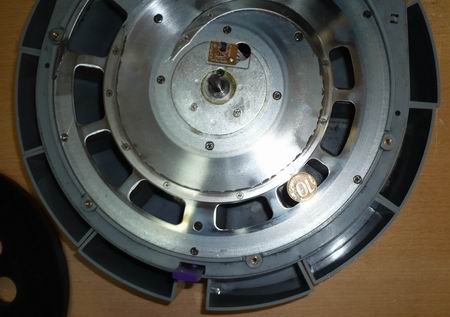

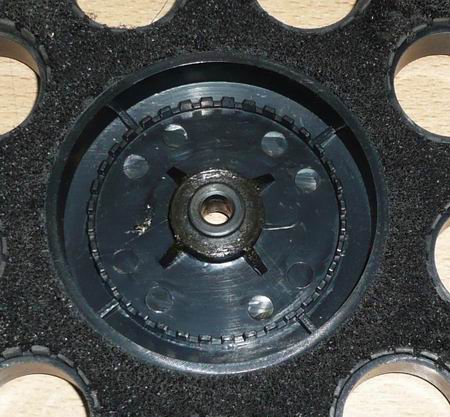

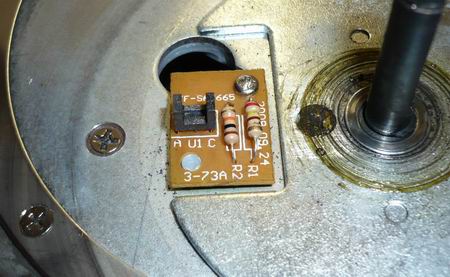

Рис. Внутренний датчик реперного диска, несмотря на закрытое исполнение, довольно часто забивается мусором. Dipix DCM-600. | Рис. Реперный диск. Dipix DCM600. |
Находится на внутренней стороне диска. С одной стороны надежно защищен от пыли, но вот от посторонних предметов – нет.
Вывод. Тут явного лидера и аутсайдера нет, каждый вариант имеет свои достоинства и недостатки.
Датчик монет в приемном лотке
Датчик монет в приемном кармане необходим у сортировщиков закрытого типа, невозможность заглянуть внутрь компенсируется возможностями датчика. Вторая задача датчика - это останавливать сортировочный диск в отсутствие монет в приемном лотке и наоборот останавливать фасовочную воронку в случае если в приемном лотке есть монеты.
Рис. Принцип определения монет в приемном лотке.
Принцип работы следующий, датчик тактируется с датчика реперного диска, механика подогнана таким образом, что при просвете реперного диска датчик монет должен быть тоже открытым, если во время полного оборота диска датчики открывались синхронно, то сортировщик определяет ситуацию как отсутствие монет в приемном лотке.
Излучатель и приемник стоят в одной паре, как датчик автостарта счетчике купюр. Различаются только способом размещения датчика – верхний или нижний.
Нижний.

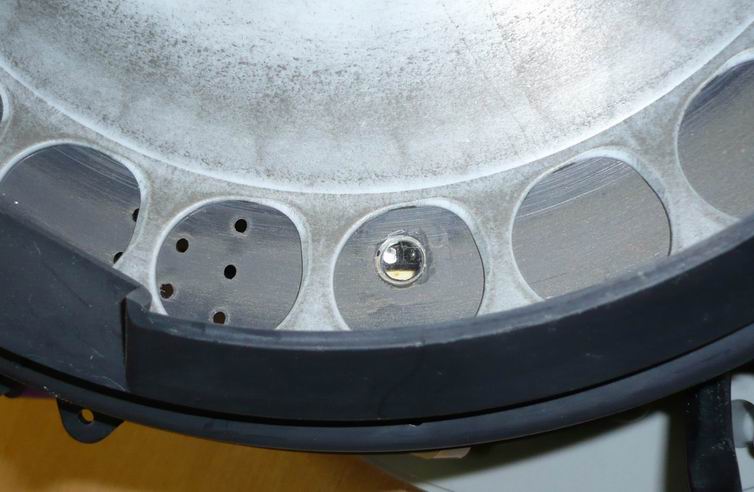

Рис. Датчик расположен под диском, от грязи и пыли защищен стеклом. Dipix DCM250
Логичное решение датчик защищен от внешних воздействий по всем пунктам. Слабое место – стекло со временем, при интенсивной эксплуатации – стекло теряет прозрачность и сортировщик монет выходит из строя.
Верхний.

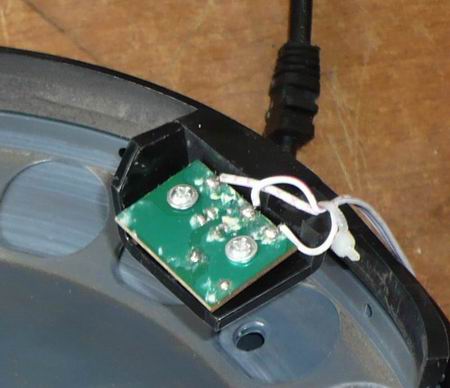

Рис. Датчик расположен над диском, беззащитен перед пылью. LD CS300
Неоднозначный по конструкции датчик, отсутствие стекла увеличивает надежность датчика, но датчик подвержен воздействию пыли в значительной мере.
Вывод. Явного лидера или аутсайдера нет, недостатки одного типа компенсируются достоинствами другого.
