Очень странный разъем на блоке питания.

17 февраля 2015

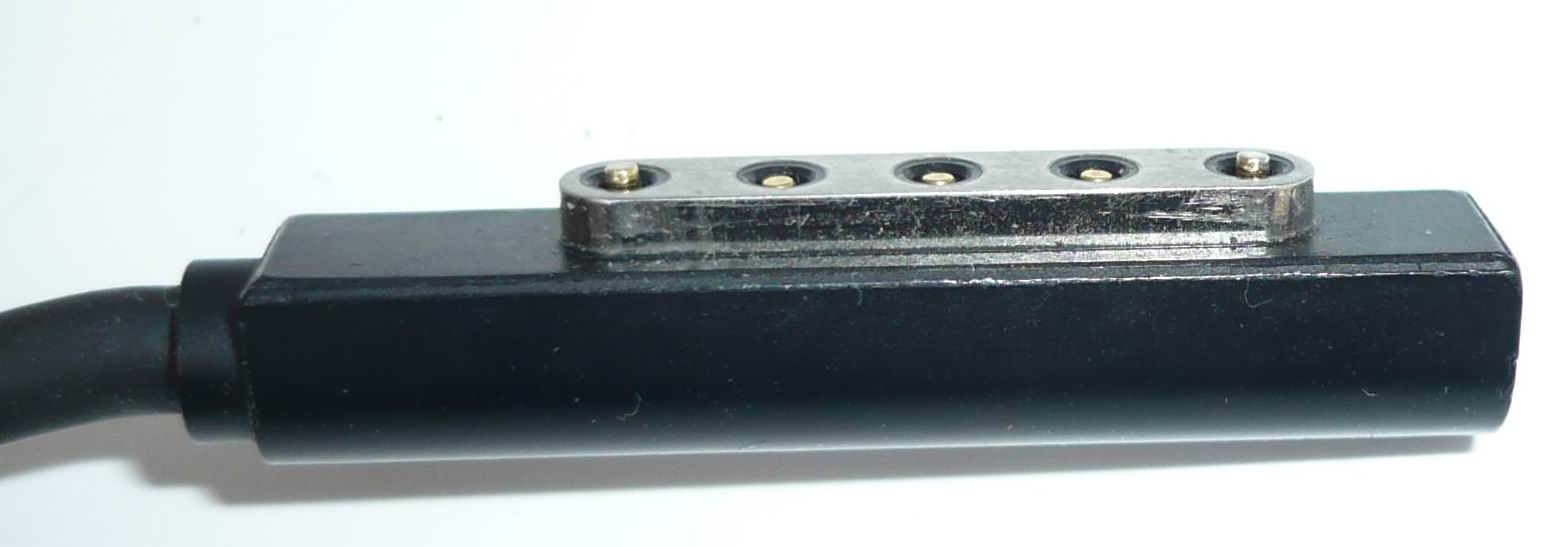

Рис. Необычный разъем на блоке питания

" Родила царица в ночь,
Не то сына, не то дочь,
Не мышонка, не лягушку,
А неведому зверушку."

 А. С. Пушкин
«Сказка о царе Салтане...»

Введение. Не секрет, что делая ремонт блока или устройства мы не всегда даже представляем, что ремонтируем. Но, как правило, это просто набор радиодеталей определенным образом расположенных на текстолитовой площадке и не более и после ремонта к такому девайсу теряется всякий интерес. Но вот чудо-девайс, попавший к нам в ремонт вызвал слишком много вопросов, которые остались без ответа. Устройство, очень похожее на блок питания от ноутбука, починили и оно вернулось заказчику, а мы так и не узнали для чего оно и что оно делает. На всякий случай сделали заметку, что бы в будущем разобраться с повисшими в воздухе вопросами.
Неисправность со слов заказчика. Не работает, купить оперативно нет возможности.
Первичная диагностика. Входные цепи звонились как живые, а вот по выходным цепям висло короткое замыкание.
Ремонт. Неисправны две диодные сборки включенные параллельно в цепи формирования +12В. После замены неисправность устранилась, точнее появилось +5В и +12В.
Заключение. Ремонт тянет на невообразимо скучный и не заслуживающий внимание если бы не несколько тонких моментов. Блок питания согласно наклейки рассчитан на два выходных напряжения +5В и +12В. Но вот внутри корпуса мы наблюдаем третий разъем.

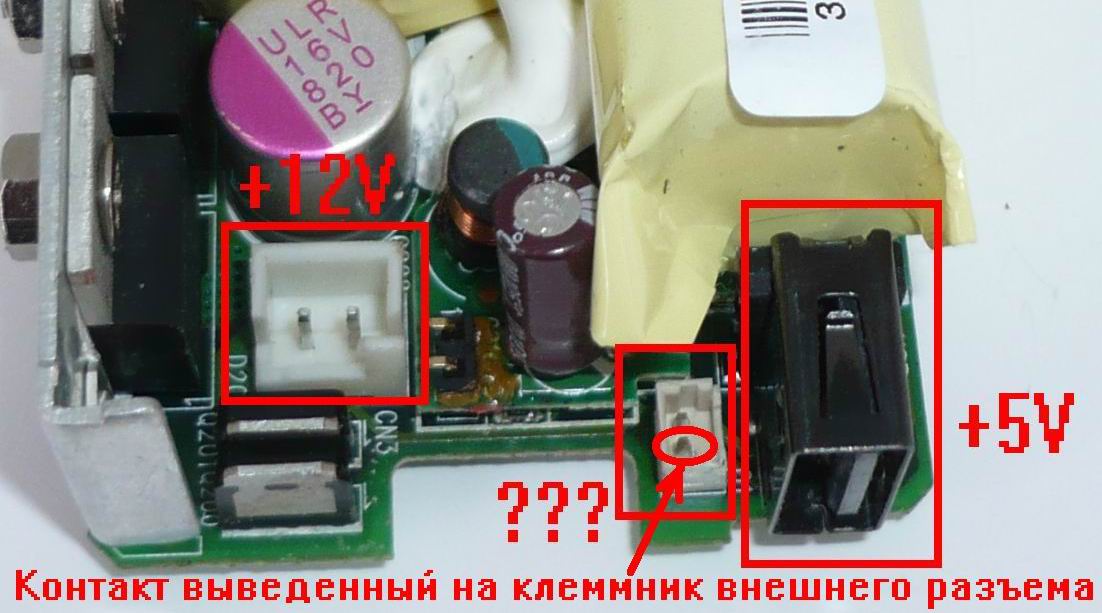

Рис. Странный разъем внутри блока питания.

Назначение третьего разъема и для чего он предназначен, мы не поняли. Один из контактов этого разъема выходит на внешний клеммник, на его центральный контакт. Другой провод заходит в кабель но наружу не выходит. Оба контакта не имеют общей земли с цепями питания. Изначально предположили, что это питание катушки электромагнита внутри разъема, при подключении разъема к своей фишке, срабатывал бы электромагнит и разъем бы жестко фиксировался при условии, что ответная фишка железная. Это и практично -  в неиспользуемом состоянии на магнит защелку не прилипал бы токопроводящий мусор, который бы мог вызвать замыкание цепей и логично - так как на разъеме не обнаружено ни каких средств фиксации.  Но эта стройная теория рушилась, так как позвонка в сторону разъема показывала бесконечное сопротивление, а значит там не катушка электромагнита, сама же массивня железка разъема на железо не реагировала, а значит была немагнитной .


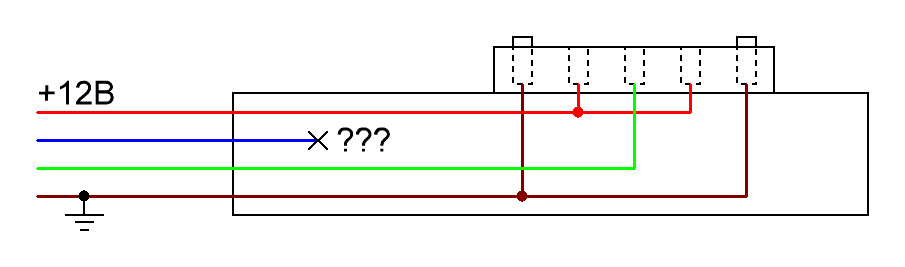

Рис. Поножовщина странного разъема.

Корпус. Корпус блока питания сделан принципиально неремонтируемым, сломался - выкидываем.

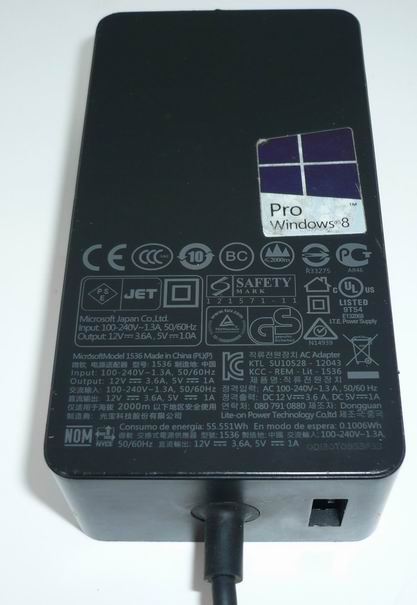

Рис. Внешний  вид, соединительный шов вроде бы сбоку, но двойной клееный шов не оставляет никакой надежды вскрыть корпус без потерь.



Внешний  вид, соединительный шов вроде бы сбоку, но двойной клееный шов не оставляет никакой надежды вскрыть корпус без потерь. Вскрытие корпуса такого блока питания дело не благодарное, товарный вид теряется безвозвратно. Мы, кроме как пилить корпус не нашли другого решения. Отрезаем сбоку кусок корпуса длиной в два сантиметра и высотой 1,8 мм, далее в полученную щель вставляем отвертку и по кругу отрываем корпус.

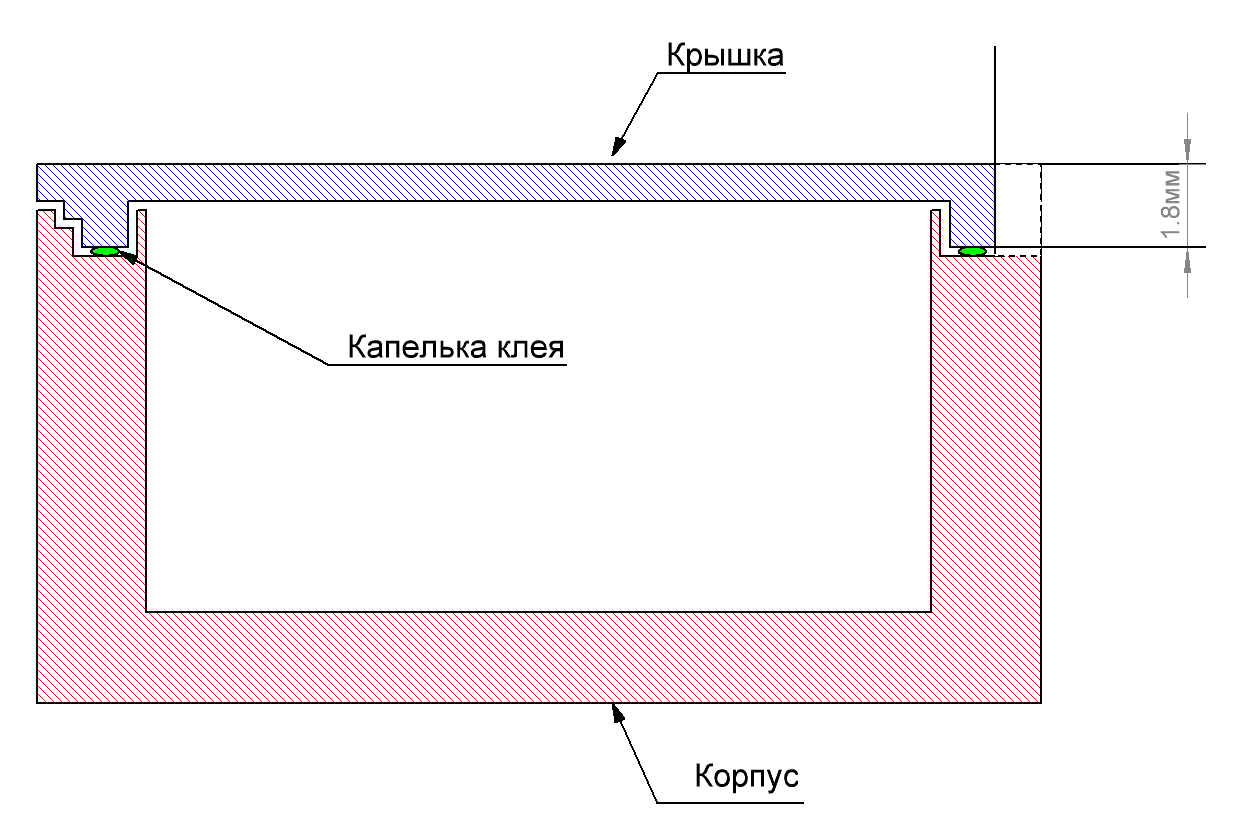

Рис. Схематичное устройство корпуса блока питания.




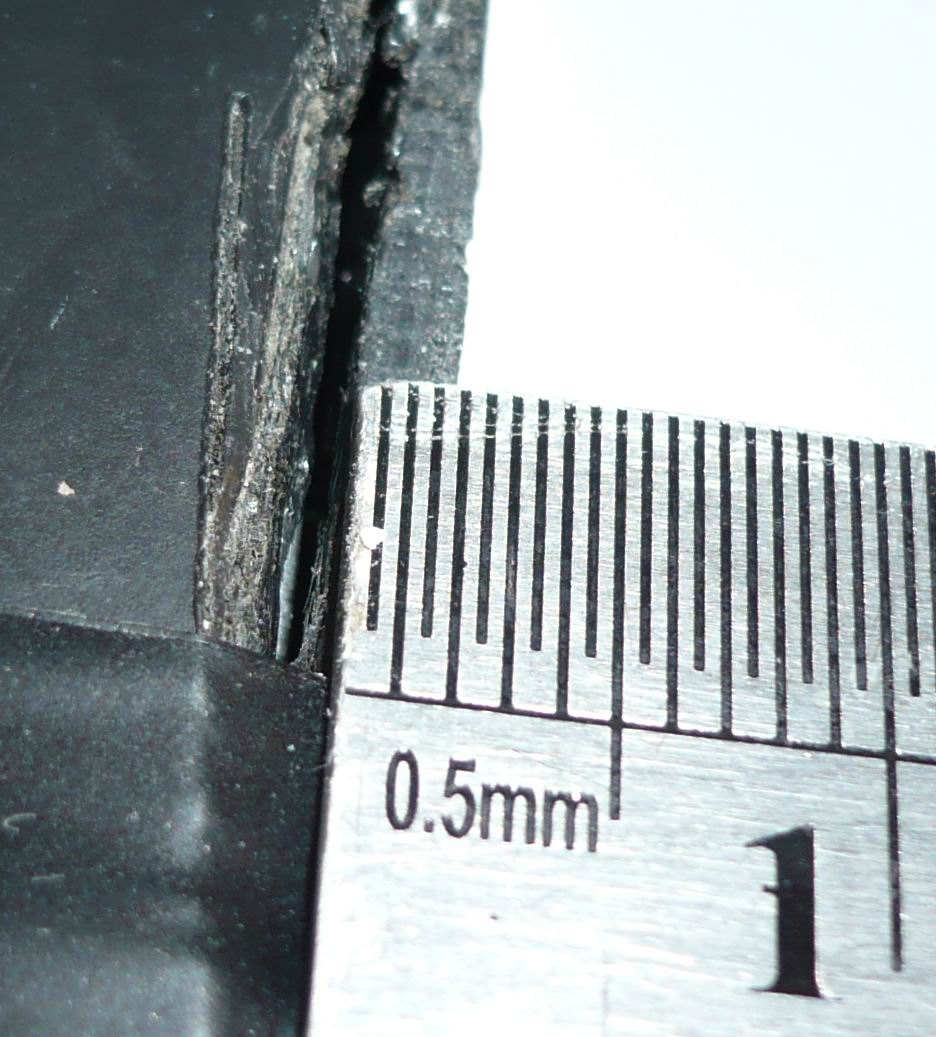

Рис. Вид крышки, внешний шов срезан.




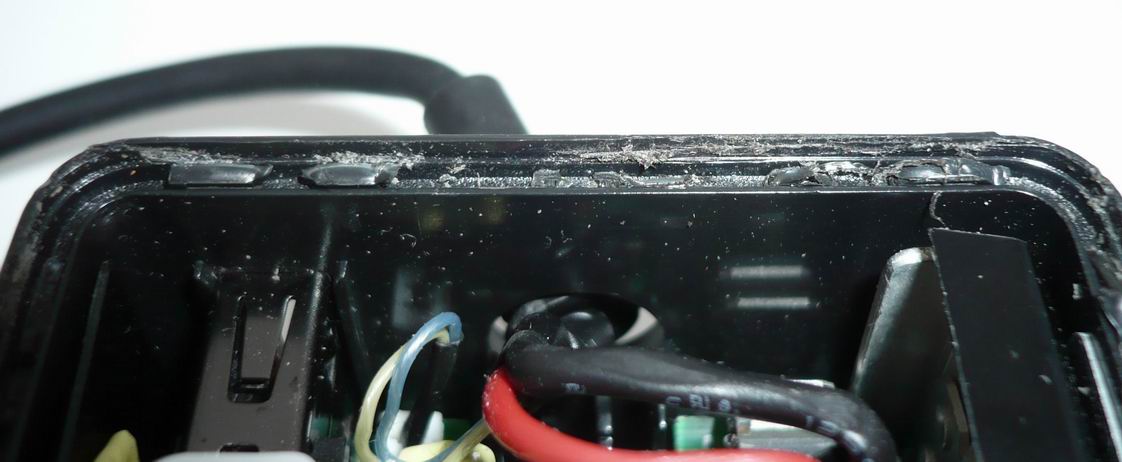

Рис. Вид корпуса

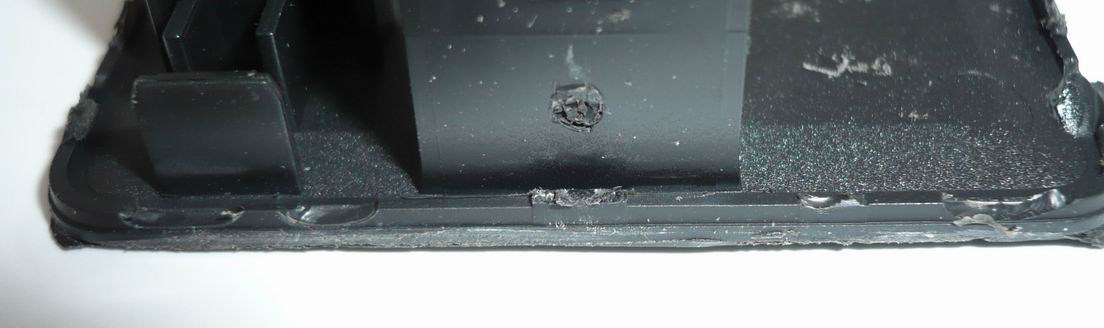

Рис. Шов после вскрытия, со стороны распила
