ОКА 102К - не печатает термоголовка

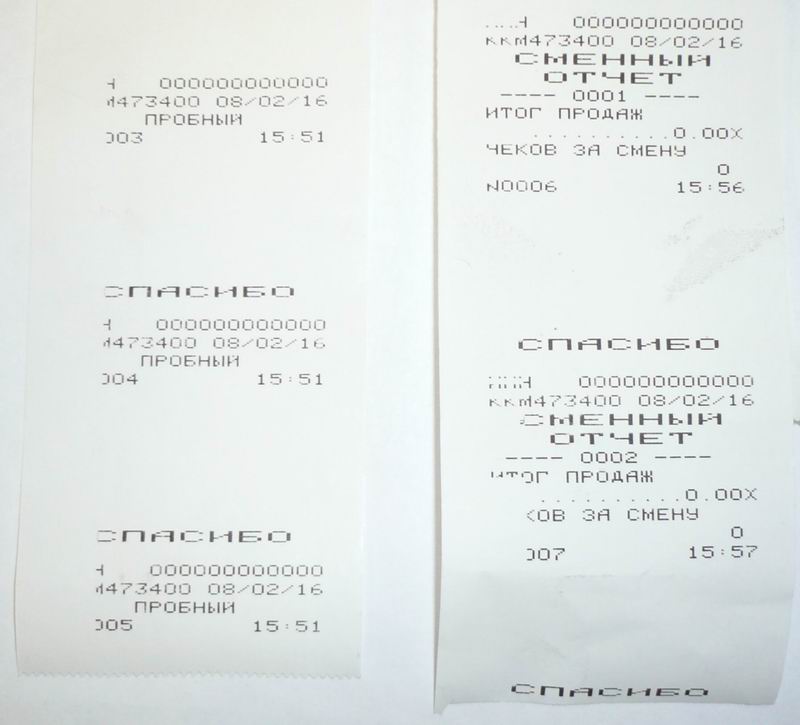

ККМ ОКА102.4К, слева образец чека с неисправной ТПГ, cправа после замены на заведомо исправнуюТПГ.
Введение. При появлении подобного ремонта мы серьезно насторожились, дело в том, что лет ориентировочно лет 10 назад производитель ККМ ОКА 102К купил бракованных контроллеров 82С55 в PLCC исполнении. Контроллеры завод конечно менял бесплатно, но это все равно добавляло некоторое неудобство в виде дополнительных телодвижений по перепайке контроллера. Поэтому когда в ремонт пришел ККМ с явным подозрением на контроллер D11(82C55) мы серьезно напряглись, но тревога оказалась ложной.
Неисправность со слов заказчика. ККМ ОКА102.4К не печатает часть чека, с левой стороны.
Первичная диагностика. Несмотря на то что ККМ был абсолютно новый и подозрений на повреждения рабочей поверхности ТПГ не было, диагностику начали именно с замены ТПГ. После замены термопечатающей головки дефект не то чтобы устранился, он приобрел другие признаки, нерабочий сегмент стал то работать, то не работать. Если взглянуть на схему разъема ТПГ (Х10) - то за такое поведение ККМ отвечает сигнал STB1 (или STB6), которые в свою очередь идут с D11(82C55).
Схема подключения ТПГ, каждый кристалл ТПГ управляется своим сигналом STBx
Судя по характеру неисправности дефект плавающий и проверяется только заменой «глючного» контроллера, с 2005 года осталось две три горсти этих контроллеров, поэтому проблем с их поиском не было.
Ремонт. Вскрытие ККМ избавило от замены контроллера D11(82C55), так как причиной «поломки» оказался банально не защелкнутая защелка разъема X10.

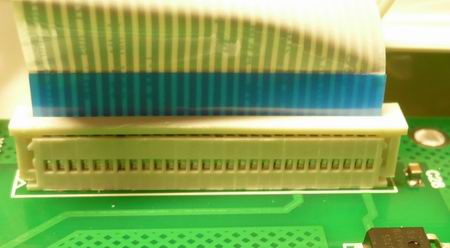

Защелка разъема ТПГ (X10) в рабочем положении.
Фиксация шлейфа предусмотренными производителем способом полностью устранило проблему.
Заключение. Несмотря на простоту ремонта, в копилку предпродажной подготовки ККМ ОКА102.4К следует добавить проверку положения фиксатора, хотя стоит отметить из ста проданных ККМ это первый тако4й прецедент.
