Ошибка E0, сортировщик монет PRO CS-80R.

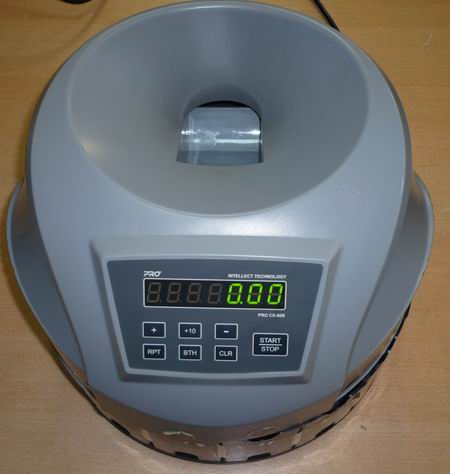

Рис. Сортировщик монет PRO CS-80R
Ошибка E0 при включении на сортировщике монет PRO CS-80R.
Любая ошибка встретившаяся дважды заслуживает отдельного внимания. Немного уделим внимание ошибке E0.
Ошибка Е0 неисправен, или загрязнен датчик автостарта, либо застряла монета. Последнее устраняется легко, выключаем счетчик открываем дверку на корпусе убираем застрявшую монету и наслаждаемся дальнейшей работой сортировщика монет.
Неисправен датчик автостарта такая неисправность пока не встречалась. Внешне очень похож на датчик автостарта со счетчика купюр, кстати если разбирать первый раз, может сложится впечатление, что датчик припаян кривыми китайскими ручками, однако это не так.

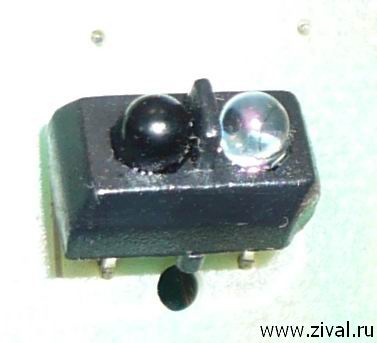

Рис. Датчик автостарта.
Датчик на самом деле припаян под углом, специально разобрали новый сортировщик монет, проверили.
А вот загрязнен датчик автостарта – с этим приходится встречаться довольно часто.
Рис. Защитное стекло датчика автостарта, 6 месяцев эксплуатации
Причем протирать то и нечего, там одни царапины. Вот пример сортировщика с 6 месячной жесткой эксплуатацией на АЗС с хорошей проходимостью.

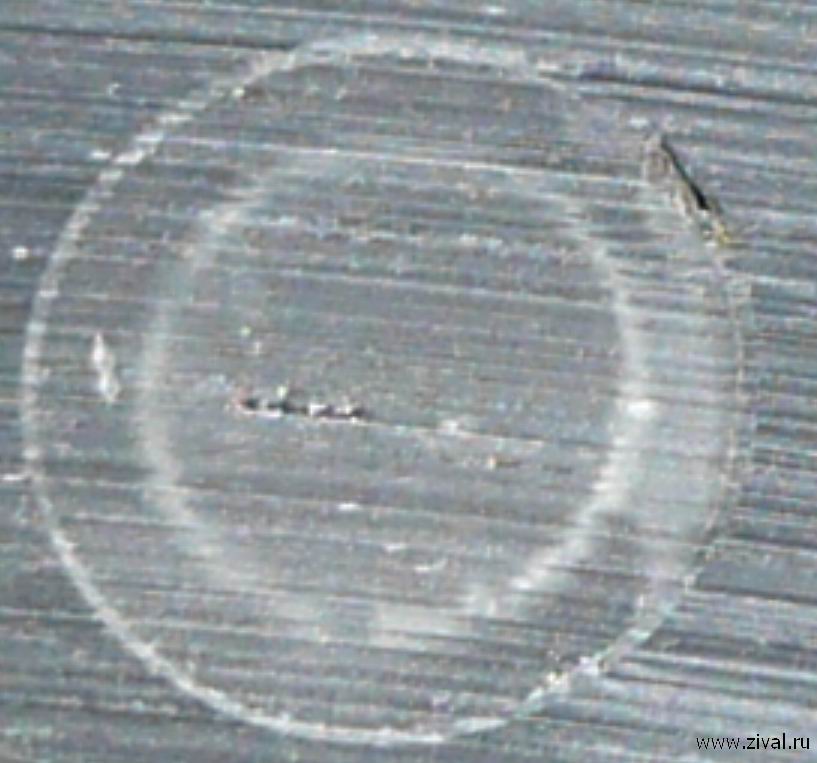

Рис. Защитное стекло датчика автостарта, глубокая царапина
На фото видно, что протирать бесполезно – защитное стекло глубоко процарапано, только менять. Для справки диаметр стекла D=8,5мм, толщина стекла h=1мм.

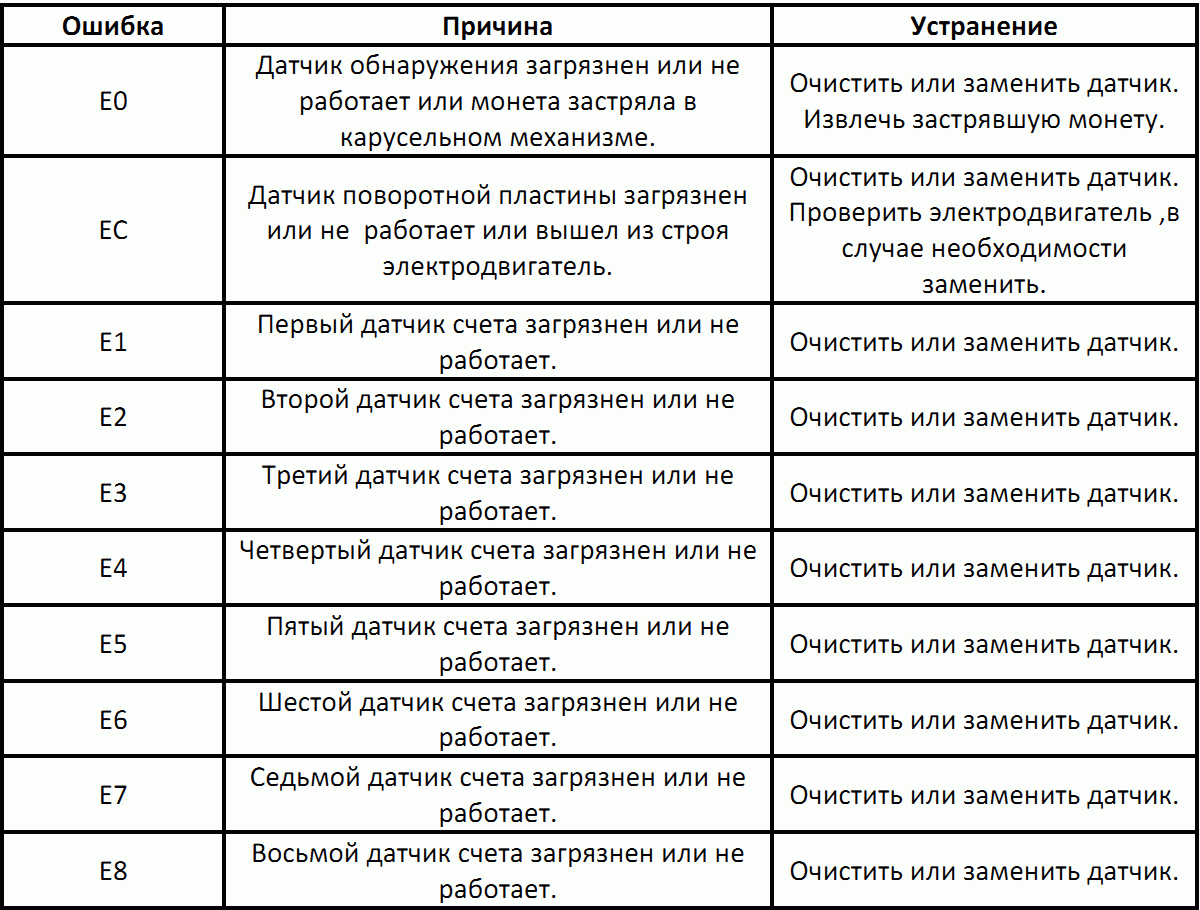

Помимо ошибки E0 могут быть и другие ошибки. Таблица ошибок сортировщика монет PRO CS-80R
Рис. Стандартные ошибки для сортировщика монет PRO CS-80R.
18 comments
Прошу уточнить про какую пластину идет речь. №6 – кронштейн качения или №13 –сортировочный диск, по рис. 1.
PRO CS 80 приемный механизм
рис. 1
Также прошу уточнить, какой по номеру датчик Вы чистили, номер датчика можно посмотреть по рис. 2.
PRO CS 80 датчики
рис. 2
Не сочтите на назойливость, но есть еще вопросы. Кронштейн качения (№6 рис.1) не открывается, но при этом сортировочный диск (№13 рис. 1.) вращается? Кронштейн качения открывается периодически, а не беспрерывно ходит туда сюда, по каким признакам вы определили, что у Вас не всегда срабатывает кронштейн качения?
Загрязненный датчик №1 дает при включении ошибку EC при включении. Загрязненный датчик №2 дает при включении ошибку E0 при включении. Если ошибки при включении устройства - нет, то датчик(и) вероятнее всего исправен.
Из встречавшихся неисправностей, это излом крепления к оси малого мотора (рис. 4), либо плохая работа редуктора малого мотора (рис. 5). На практике бывает достаточно разобрать редуктор и наложить смазку на шестерни редуктора.
Пример поломки ушка крепления к малому мотору
рис. 3 Пример поломки ушка крепления к малому мотору
Малый мотор с редуктором в комплекте
рис. 4 Малый мотор с редуктором в комплекте
Что касается Dipix DCM600, я не хотел бы заниматься антирекламой, но на счет стального диска, Вас ввели в серьезное заблуждение, там все гораздо трагичнее, хотя стальной диск, конечно есть. Dipix DCM600 намного уступает по механике (и соответственно надежности) своему собрату Dipix DCM250, или конкуренту PRO CS-80.
P.S. Цена и скорость счета, в мини обзор не рассматриваются, я не торговый менеджер, и этих параметров не знаю
С наступающим НГ.
Схема управления большим мотором, сортировщика монет PRO CS80R
Семистор управления Q2.
Тут уже нужен комплекс диагностических мер. Сразу оговорюсь, так бы сделал лично я, на практике не проверялось, так как с такой поломкой не сталкивался, у нас обычно Q2 уходил в обрыв и двигатель вообще не вращался.
Совет №1. Если нет опыта ремонта, лучше обратитесь в ремонтную мастерскую, так как придется работать с опасным для жизни напряжением 220В.
Совет №2. Если нет опыта работы с монтажом демонтажом планарных резисторов, лучше обратитесь в ремонтную мастерскую.
схема сортировщика монет PRO CS80
Диагностика. Как видно из схемы выйти из строя может 4 участка схемы. После каждого этапа восстанавливаем исходную схему.
Грифлик С12 (10n/630V) и R17(47 Ом). Если пробило конденсатор С12(10n/630V), по идее должен обуглится R17(47 Ом). Проверяется удалением Q2 (BT136), если двигатель вращается то С12(10n/630V) пробит.
Симистор Q2 (BT136) и оптопара U5(MOC3041). Проверяется удалением резистора R14(330 Ом). Если двигатель вращается – однозначно пробит Симистор Q2 (BT136), если двигатель не вращается – проблема в цепях управления или в оптопаре U5(MOC3041).
Проверяем симистор в оптопаре U5(MOC3041), демонтируем R23(220 Ом). Если двигатель вращается неисправна оптопара U5(MOC3041).
Неисправен транзистор Q4(9012), демонтируем R20 (5.1 кОм), если двигатель вращается, пробит транзистор Q4(9012). Если двигатель перестал вращаться – неисправен процессор.
P.S. Лично я бы начал сразу с R20 (5.1 кОм) и визуального осмотра R17(47 Ом).
Для того, что бы получить такое состояние, сперва необходимо снять штифт.
Внешний вид штифта. На штифте видны следы клея.
Так как штифт приклеен, что бы не сломать крепежные ушки загрузочной, необходимо провернуть штифт, а затем штифт выйдет с небольшим усилием. Вал двигателя посажен плотно, но без клея.
Вид внутреннего состояния крепежного отверстия, видно, что вал мотора посажен без клея, внатяг.
Вид внутреннего состояния крепежного отверстия, видно, что вал мотора посажен без клея, внатяг.
Для того, что бы снять вал двигателя достаточно упереться плоской отверткой в двигатель и крепежным ушком. Будьте готовы, что в некоторый момент вся конструкция может разлететься по сторонам от приложенных усилий.
Даже не знаю, что Вам ответить. Если честно, никогда не обращал внимания, в какую сторону вращается сортировочный диск при включении. Алгоритм работы сортировочного диска можно узнать, посмотрев прошивку процессора, но таковой у нас нет, и есть мнение, даже если будет таковая, то вряд ли будет желание в ней ковырятся. Если же сортировщик монет работает, то наверно Вам следует не обращать внимание, в какую сторону вращается сортировочный диск при включении.
Придет сортировщик монет протестируем, обязательно отпишусь, как стартует при включении сортировочный диск.
UPD 10/01/2014 Разобрал пришедший в ремонт сортировщик монет, счетчик пришел не c поломкой основного двигателя, и был удивлен. Семистор Q2, был явным кандидатом под замену, это видно даже невооружонным взглядом. Правда, забыл посмотреть, какой семистор отвечает за какое направление вращения, придет еще в ремонт обязательно посмотрю.
Транзистор Q2, от перегрева на радиаторе образоваллись шарики припоя
Семистор Q2, от перегрева на радиаторе образоваллись шарики припоя
Схема управления большим мотором, сортировщика монет PRO CS80R
Для запуска мотора открывается семистор Q2, и напряжение подается на двигатель, снабберные цепи для упрощения не отображены.
Большой мотор сортировщика монет PRO CS80R при отсутствии пусковой обмотки, будет вести себя следующим образом, направление вращение при запуске неопределенно, крутящий момент на валу двигателя настолько мал, что его можно остановить пальцем, после остановки направление вращения может поменяться в другую сторону.
Исходя из этого. Все советы которые были рекомендованы выше, являются в корне неверными. Правильным вариантом ремонта будет - Контроль сопротивления пусковой обмотки, контроль проводников от семистора до пусковой обмотки, контроль пускового конденсатора (проверяется заменой)
Пусковой конденсатор С13(0,33мкФ*275В), у маркировка на плате под корпусом конденсатора, поэтому получается конденсатор неподписанный, у меня он желтый, исполнение Cx
