ACER X203W - ремонт монитора на драйвере инвертора OZ9938GN
Рис. Монитор ACER X203W
Заявленная неисправность. Монитор ACER X203W не включается.
Первичная диагностика. Блок питания инвертора выдает положенные 13В. Исправность ламп проверена на заведомо исправном инверторе – CCFL лампы рабочие. Неисправность заключается в инверторе.
Ремонт. Для проверки инвертора была отключена защита на контроллере инвертора для определения неисправного элемента. Для этого при помощи резистора 430 кОм шунтируем третью ногу контроллера OZ9938GN на землю.
|
 |
|

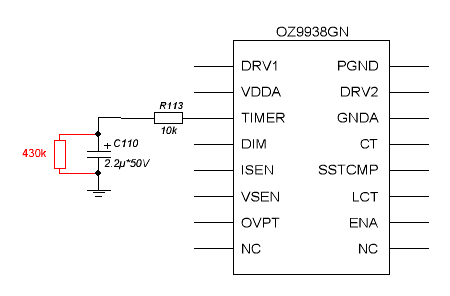

Рис. Отключаем защиту на OZ9938G, схема |
Рис. Инвертор PTB-1927 отключаем защиту на OZ9938G, практика |
После этой процедуры инвертор запустился и стала очевидна неисправность, нет напряжения на нижнюю лампу, при этом сдвоенный ВЧ трансформатор работал с перегрузкой, что косвенно указывает на его поломку. Демонтаж ВЧ трансформатора 6131040001P00LSE (Rобмотки 527 ом) подтвердил первичную диагностику, одна высоковольтная секция имеет явные следы перегрева и имела сопротивление 512 ом, что явно указывает на дефект обмотки.
Рис. ВЧ трансформатор 6131040001P00LS,E одна из высоковольтных секций имеет следы перегрева.
Родного ВЧ трансформатора не нашлось, трансформатор заменен на 2874005200M (Rобмотки 527 ом) с аналогичными показателями, ремонт закончен.
Рис. Замена ВЧ трансформатора 6131040001P00LS на 2874005300M
Выводы. Классический пример диагностики инвертора на OZ9938GN. Данная публикация наверно не появилась если бы не одно но…, монитор принесли коллеги специализирующиеся на ремонтах радиостанциях. Толковые специалисты электронщики, отремонтировавшие не одну сотню радиостанций, споткнулись на относительно несложном ремонте монитора. Для специалиста по мониторам диагностика заняла 10 минут, и сам ремонт еще 15 минут. Итого 40 минут работы специалиста против 4 дней безрезультатной работы дилетантов. Стало очевидным преимуществом наличие проверочного инвертора и заведомо исправных CCFL ламп. Ремонт схемы на стандартном контроллере инвертора OZ9938 говорит о простоте отключения защиты, для дальнейшей диагностики, все кажется очевидным, но оказывается для дилетантов не все так очевидно.
Для справки. Инвертор PTB-1927 применяется в мониторе ACER X203W.
На борту имеется инвертор и блок питания.
Общее описание:
- Model: PTB-1927
- Добавочные надписи: 6832192700P01

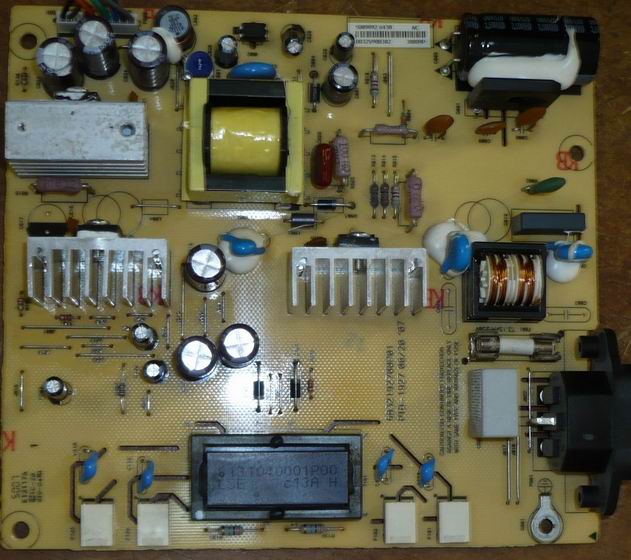

Фото: - вид со стороны деталей

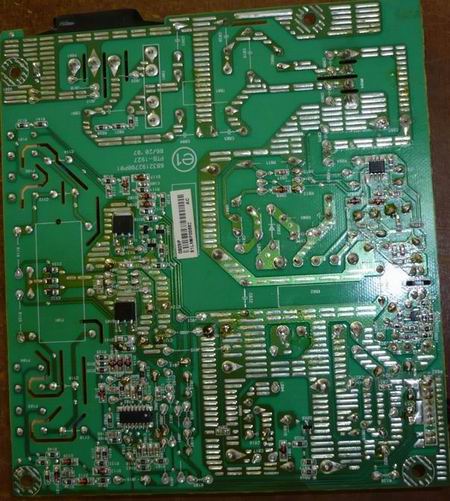

- вид со стороны монтажа
Инвертор:
- Трансформатор: 6131040001P00LSE
- Драйвер: OZ9938GN
- Маркировка ключей: D454 (AOD454), D413(AOD413)
