Плата весов LED-SMT-15 Мидл и ПетВес: схема принципиальная, схема подключения разъемов, сборочный чертеж, список элементов
Рис. Материнская плата LED-SMT-15 со стороны элементов, облегченный вариант.
Очень часто стали попадаться в ремонте весы с материнской платой LED-SMT-15. Плата довольно универсальная и часто встречается в весах Мидл и ПетВес.

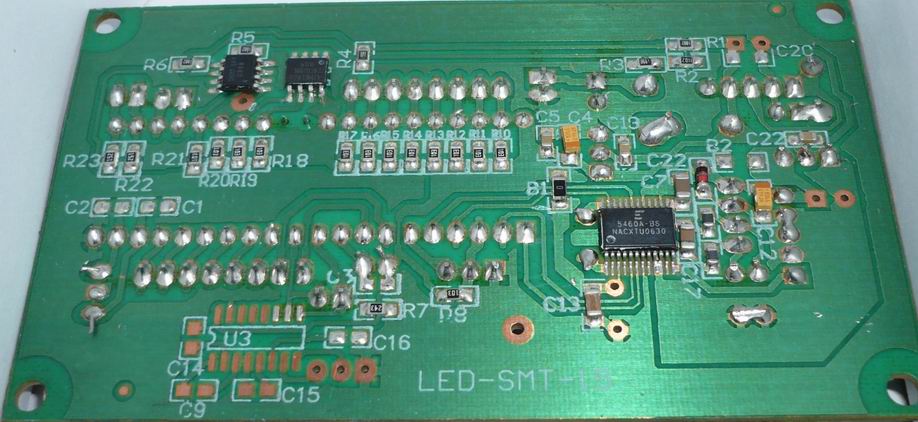

Рис. Материнская плата LED-SMT-15 со стороны пайки, облегченный вариант.
Схема есть хоть и в среднем качестве, но вполне читаемая.
Рис. Принципиальная схема LED-SMT-15 схема с весов Мидл.
Так как плата LED-SMT-15 не имеет кроваток от неправильного включения, то обычно не используемая схема подключения периферии - очень важная схема.
Рис. Схема подключений разъемов периферии.
На практике гораздо удобнее пользоваться визуальной картинкой, чем схемой.

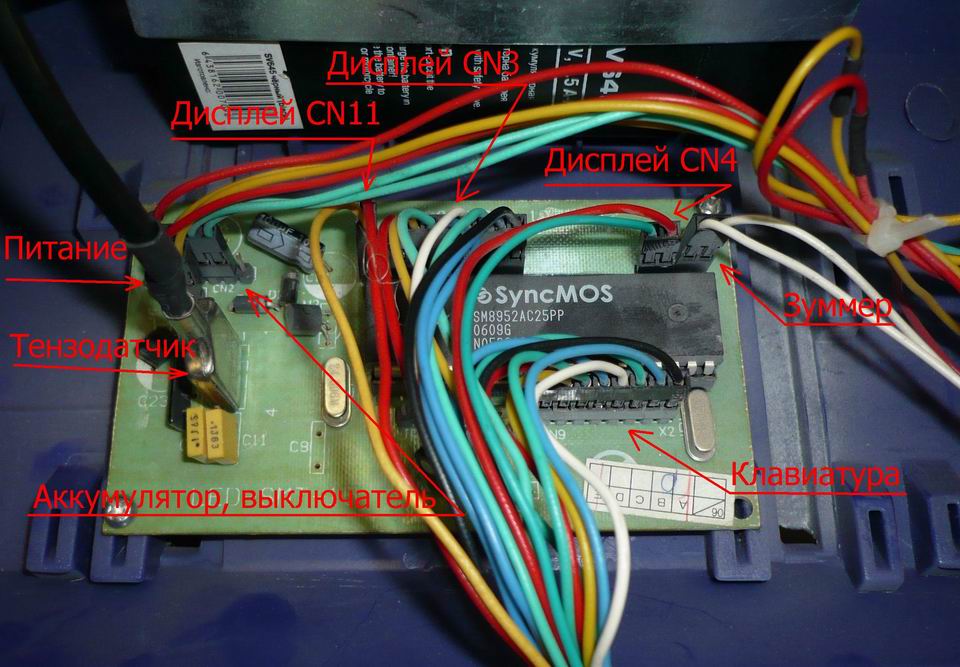

Рис. Подключение разъемов периферии на примере весового терминала ПетВес ЕВ1-500РН2 (Unigram WI-2).
Без сборочных чертежей и списка деталей, довольно неудобно ремонтировать всякое устройство, материнская плата LED-SMT-15 не исключение.
Рис. Материнская плата LED-SMT-15 со стороны элементов, сборочный чертеж. Весы Мидл.
Рис. Материнская плата LED-SMT-15 со стороны пайки, сборочный чертеж. Весы Мидл.

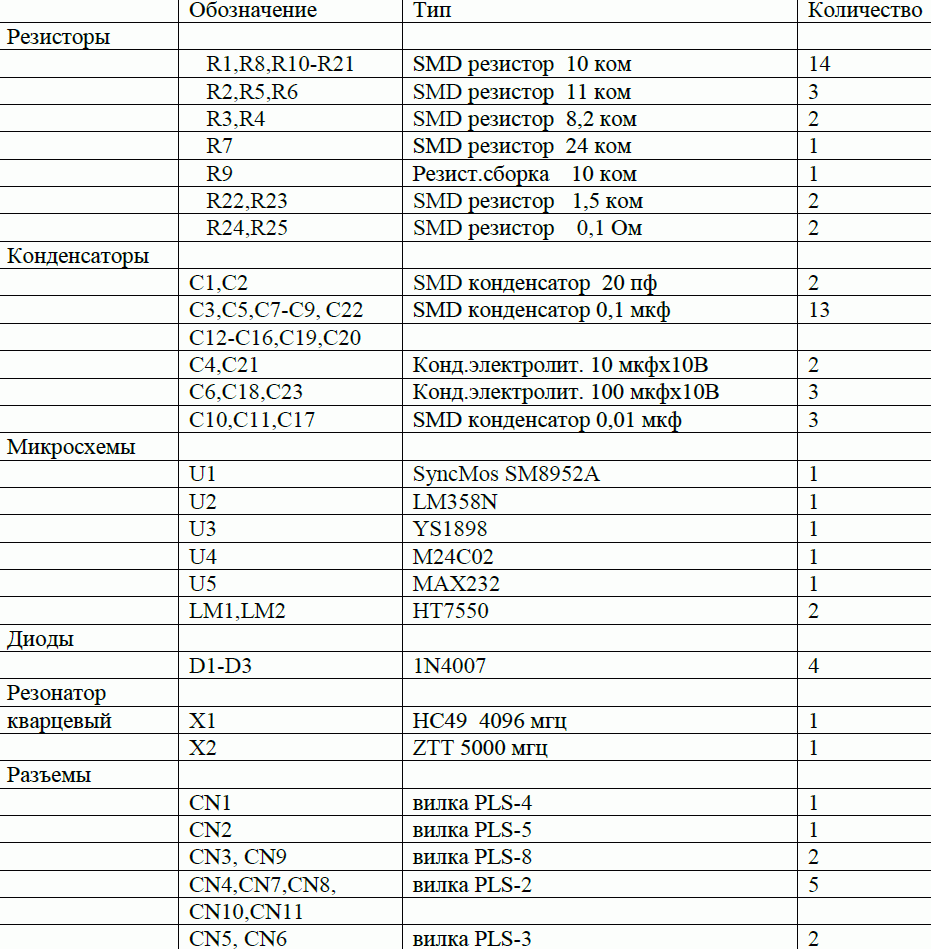

Рис. Материнская плата LED-SMT-15, список элементов. Весы Мидл.
На встретившийся в ремонте плате LED-SMT-15 от весового терминала ПетВес ЕВ1-500РН2 (Unigram WI-2), были следующие элементы.
U1 – 89C52

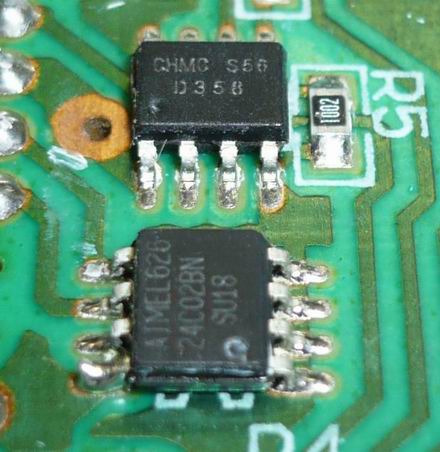

U2 - LM358N, U4 – 24C02

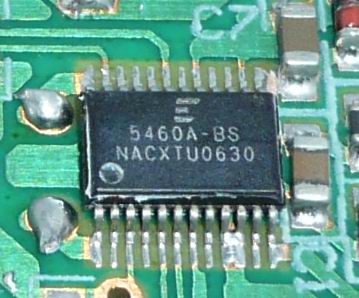

U3 – CS5460A-BS
Рис. Разъем клавиатуры, на примере 16 кнопочной клавиатуры.
