Почти фантастический резистор

22 ноября 2015


Переменный резистор, ломает все представления о поиске и покупке ЗИП.

Введение. Все чаще стали появляется в ремонте индукционные плиты собственной сборки на базе китайских индукционных плит. У нас в Челябинске таким производством занимается ЧТТ, но встречаются плиты произведенные в других городах, например Итерма из Ярославля. Все эти плиты объединяет один и тот же дефект – сломанный переменный резистор.
Неисправность со слов заказчика. Нет возможности купить резистор от платы управления индукционной плиты.
Первичная диагностика. Задача довольно простая, скачиваем документацию по переменным резисторам и находим нужную позицию.

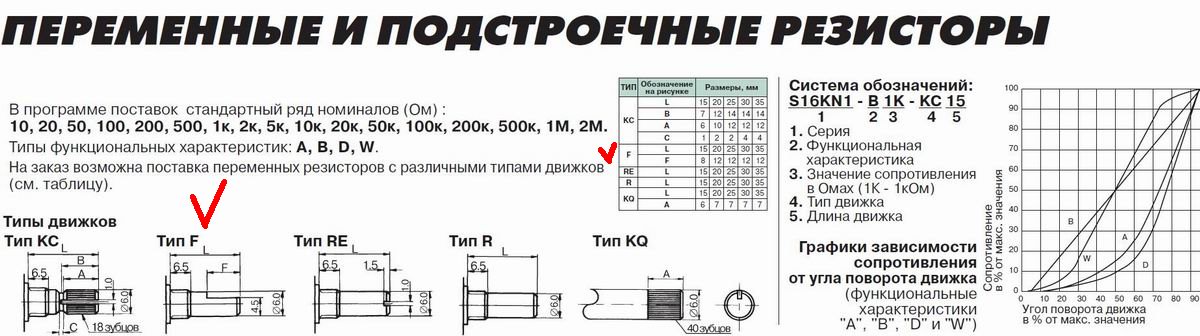

Выдержка №1 из даташита по переменным резисторам.



Выдержка №2 из даташита по переменным резисторам, исполнение 24S1 предполагает только функциональную характеристику А.

Согласно документа - искомый переменный резистор 24S1-B500K-F20 имеет
номинал 500кОм
функциональная характеристика B, линейная характеристика
тип движка вала F, со скосом
длина движка вала 20 мм
конструкция 24S1 с переключателем

В теории, согласно документации, такого переменного резистора не существует, однако практика показывает другое, резистор есть и успешно применяется в индукционных плитах.


Переменный резистор фантом, если верить документации.

После безуспешных поисков на китайских барахолках, мы признали факт невозможности заказа данной позиции и на текущий момент вынуждены ставить регулятор с функциональной характеристикой А. Резистор некорректно регулирует мощность плиты, слишком резко на некоторых углах поворота переменного резистора.
