Показательный ремонт ИБП APC Back UPS RS

15 января 2015



Введение. Очередной раз подтверждая «эффект электрички» в ремонте оказалось несколько ИБП APC Back UPS RS с одинаковыми поломками. Так как ремонты не представляли особой сложности и могли выполниться в кратчайшие сроки специалистом любой квалификации, то их доверили сотруднику ранее не занимавшимся ремонтом ИБП. В качестве инструкций – материалы нашего ресурса, дальше мастера предоставили самому себе. Вскоре выяснилось, что 30 минут на ремонт, это мы перегнули палку, каждый ремонт занял времени более часа, сказалось отсутствие опыта, но мы смогли увидеть тонкие моменты, на которых спотыкался механик. После второго ремонта мы прекратили издевательство на ИБП и остальные ремонты делал уже специалист по ИБП.

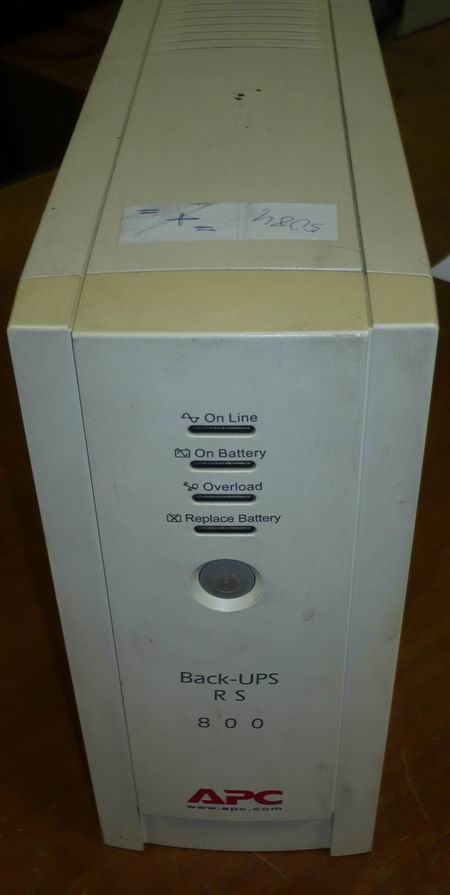

Заявленная неисправность. ИБП APC Back UPS RS 800 (640-0189D)

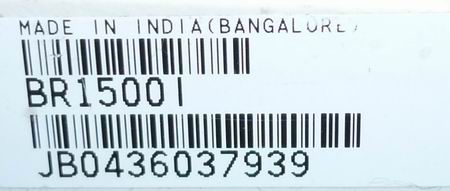

и ИБП APC Back UPS RS 1500 (640-0253E)

не проходили тестирование.

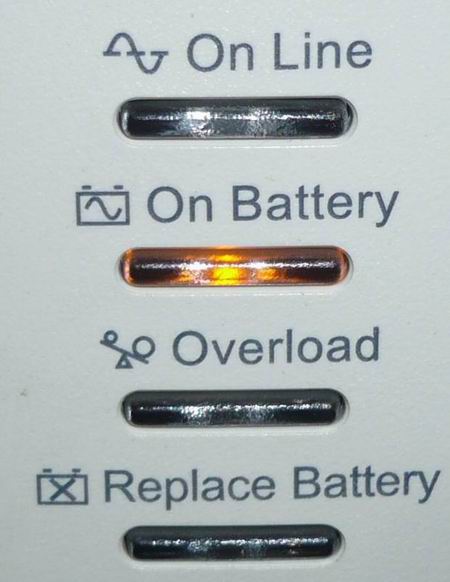

Рис. ИБП при включении не проходил автотестирование и не мог выйти из тестирования инвертора.



Первичная диагностика.
При включении только от аккумулятора оба ИБП включались нормально, а при попытке включить от сети, ИБП не мог выйти из тестирования инвертора. ИБП включался от сети, затем уходил в тестирование инвертора, а после не мог переключиться на работу от сети. Проверка аккумулятора на нагрузочную вилку показала исправность обоих аккумуляторов. Ток заряда аккумуляторов соответствовал средним значениям. Соответственно неисправность заключалась в неисправности самого ИПБ.
Ремонт. Неисправность типовая, мы уже не раз ее рассматривали на страницах нашего ресурса, поэтому просто отметим – неисправен конденсатор 22 мкФ*50В.

Рис. ИБП APC Back UPS RS 1500 в целях экономии времени заменены только неисправные конденсаторы С40(22 мкФ*50В) и С41(22 мкФ*50В). Материнская плата 640-0253E.



Рис. ИБП APC Back UPS RS 800 неисправные конденсаторы С56(22 мкФ*50В) и С60(22 мкФ*50В). Материнская плата 640-0189D.

Если нет прибора и если не знать какой конденсатор надо менять, то меняются все конденсаторы.
Заключение. Наглядный пример ремонта ИБП неспециалистом выявил проблемные места в ремонте.
Первое. Разборка, несмотря на идентичность ИБП каждый разбирается по своему. В обоих моделях часть крепежных болтов находится под лицевой панелью, соответственно, что бы разобрать ИБП надо снять переднюю панель, которая в свою очередь является головоломкой. Передняя панель ИБП APC Back UPS RS 800 держится на защелках и снимется путем отгибания защелок. Передняя панель ИБП APC Back UPS RS 1500 держится на сдвиговых Г образных защелках и снимается простым сдвигом передней панели.

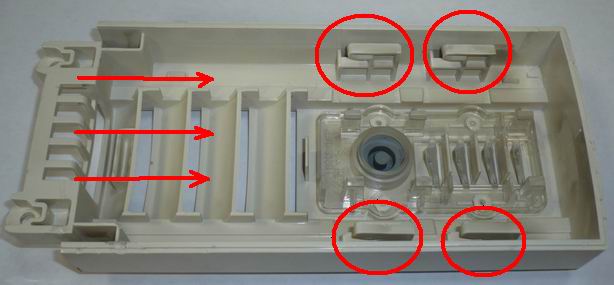

Рис. Защелки на передней крышке ИБП APC Back UPS RS 1500. Г-образная форма подразумевает сдвиг при открытии, направление приложения силы для открытия указано стрелками.

Рис. Защелки на передней крышке ИБП APC Back UPS RS 800. Стандартная  форма защелки подразумевает усилие при открытии. Для нижней защелки есть специальная прорезь через которую можно отогнуть нижнюю защелку.

Второе. Аккумуляторная сборка представляет хоть и не сложный, но все же ребус по правильной укладке проводов.

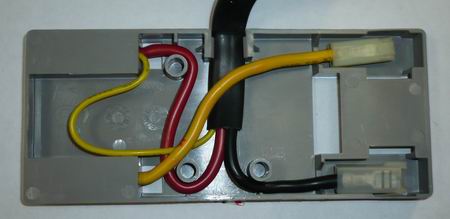

Рис. Заводская укладка проводов ИБП APC Back UPS RS в аккумуляторной сборке.
