Поломка – хамелеон, весы CAS CL5000J

2 июля 2014

Рис. 1 CAS CL5000J дефект печати, образцы этикеток с дефектами печати.

Неисправность, с которой пришлось столкнутся в ремонте  весов CAS CL5000J, обладает довольно неприятной особенностью, она маскируется под другую. Не смотря на маскировку дефект довольно легко локализовался. Если не обращать внимание на ужимание строк, характерных для дефекта механической части принтера, то косвенные признаки указывали на дефект блока питания. Это хорошо видно по печати штрих-кода на этикетке.


Рис. 2 Печать штрих-кода на исправном принтере весов CAS CL5000J линии четкие и однотонные.




Рис. 3 Печать штрих-кода на неисправном принтере весов CAS CL5000J линии нечеткие и разнородные.

Такие линии на штрих коде характерны для нестабильного напряжения на нагревательных элементах термопечатающей головки. Что и подтверждается проверкой выходных напряжений на блоке питания, напряжение +24В колебалось от +14В до +17В. Сам ремонт описывать нет смысла, подведем итог - неисправен подстроечный резистор VR51 (1кОм) в цепи обратной связи оптопары PC1 (TLP621) по +24В.

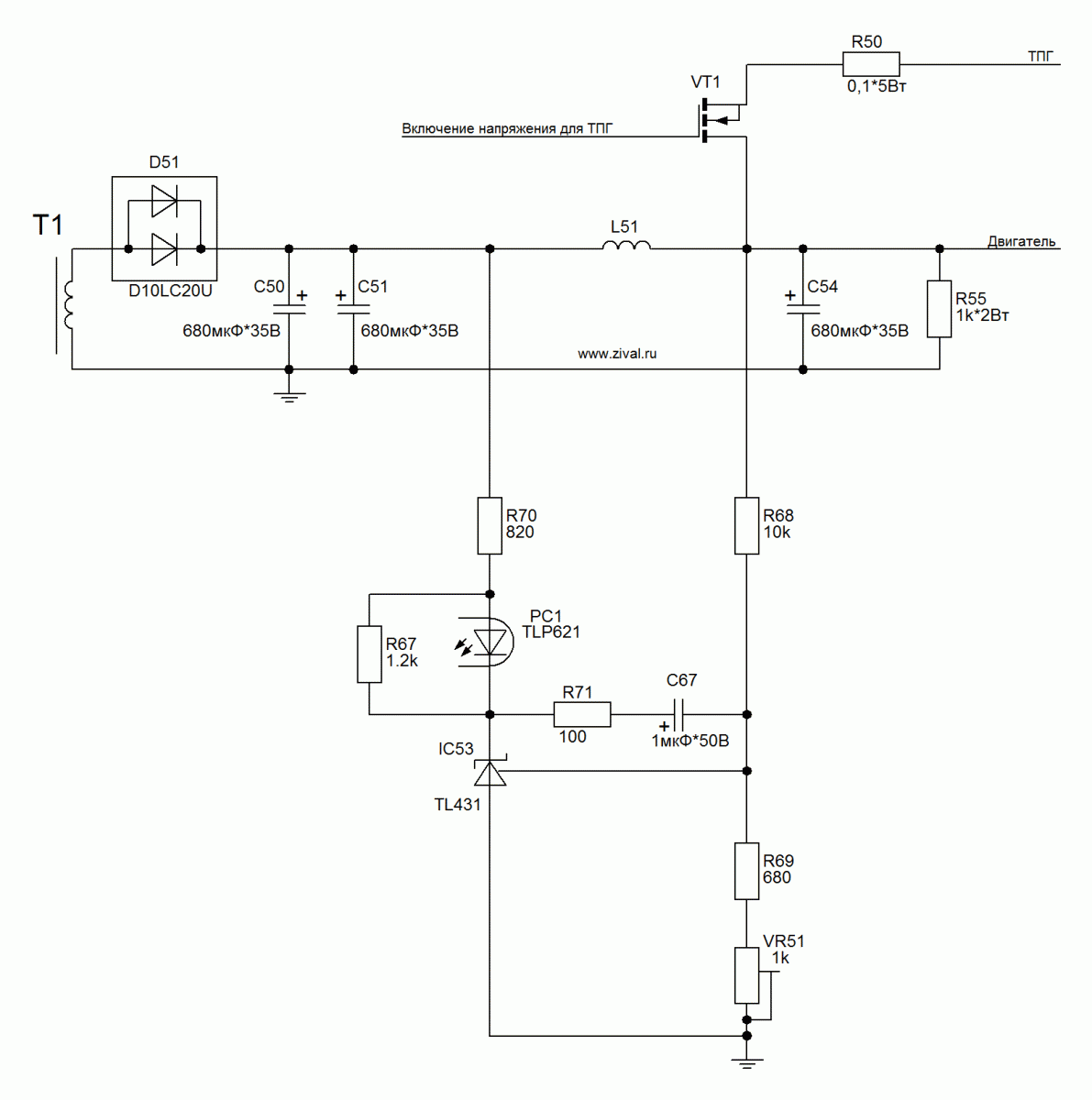

Рис. 4 Схема формирования +24В, весы CAS CL5000J

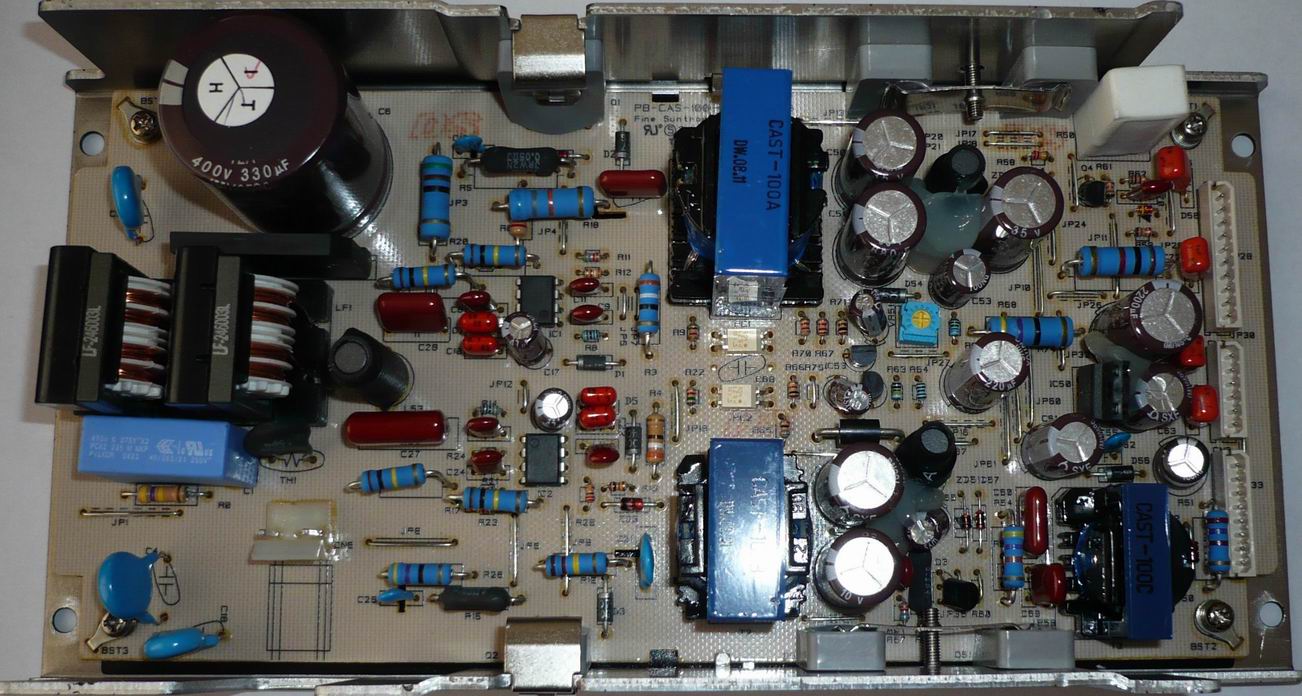

Рис. 5 Блок питания, подстроечный резистор VR51(1кОм) синий корпус в центре блока питания.

Поломка встречалась на 2 весах.
