Помой меня, я вся чешусь

9 сентября 2015

PRO CS-80R, дисплей живет своей жизнью.

Введение. Наверно каждый сталкивался с забавной надписью на грязной машине – «Помой меня, я вся чешусь», и вряд ли эта надпись удивляет своей оригинальностью.  А вот если подобную надпись увидеть на сортировщике монет, то наверно удивленные специалисты найдутся. Необычный ремонт выбил из рабочего ритма всех механиков, неисправность проявлялась столь необычно, что ее существование сбивало с толку даже матерых инженеров.
Неисправность со слов заказчика. Не работает дисплей и клавиатура сортировщика монет PRO CS-80R.


Первичная диагностика. Дисплей и клавиатура действительно не работает, причем при первичном самотестировании сегменты дисплея работаю только через один разряд, а при попытке нажать на любую клавишу сортировщик монет выдает на дисплей произвольную информацию и зависает, учитывая, что тракт монетоприемника не имеет износа, можно предположить, что дефект заводской. Подобная неисправность больше характерна для математики, поэтому особое внимание уделяем процессорной плате, в глаза бросается «сопля» между ногами процессора.


«Сопля» коротит аж три ножки процессора, но раз сортировщик монет хоть как то работает, то наверно эти ножки не
участвуют в процессе работы.

Снимаем паяльником «соплю», но работоспособность не восстановилась. Путем подмены материнской платы – выясняем, плата исправна, проблема в плате дисплея.

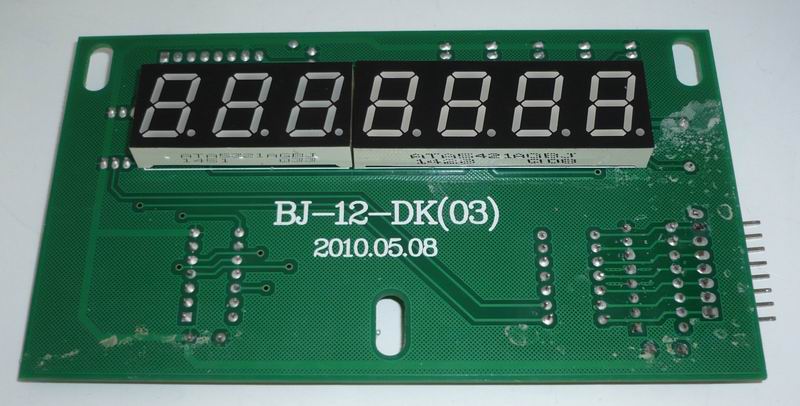

Плата дисплея со следами не смытого флюса



На плате дисплея наблюдаются следы флюса, поэтому ремонт начинаем с промывки платы спиртом. Не смотря на тот факт, что что мы довольно скептически относимся к ремонтам «промыл, пропаял – все заработало», но в данном случае именно такой ремонт устранил проблему, дисплей заработал. Собираем, включаем - дисплей не работает, наверно плохо промыли, промываем еще раз – дисплей заработал, собираем - дисплей не работает. После третьего цикла понимаем, что купать плату в спирте просто пустая трата времени.
Ремонт. Так как плата при промывке спиртом восстанавливает свою работоспособность и не теряет ее при включении - выключении, то дело не в сборке - разборке. После недолгих экспериментов выяснилось, вывести в неисправное состояние сортировщик монет после промывки можно только нажатием на любую клавиши клавиатуры.  После этого факта весь коллектив наблюдал удивительный феномен, если на включенном сортировщике монет находящимся в состоянии ошибки, капнуть из пипетки каплю спирта на микросхему U2 (74HC138), то аппарат на глазах восстанавливает свою работоспособность, которую не теряет при включении выключении. Вывести в состояние неработоспособности сортировщик монет можно было только нажатием на любую клавишу клавиатуры. Итого - полчаса взрослые мужчины с двух этажей, под одобрительный гогот спаивали микросхему U2 (74HC138), которой было достаточно капли спирта для восстановления работоспособности. Собственно банальная замена U2 (74HC138) лишила мужской коллектив забавного аттракциона. Ремонт окончен.
Заключение. Простенький ремонт почти полностью парализовал работу механиков двух этажей, поэтому настоятельно не рекомендуется повторять подобные эксперименты у себя на предприятии, во избежание эксцессов с руководством, просто в тихую поменяйте микросхему U2 (74HC138).
