PRO 1350 IR COBRA LCD не работает дисплей
Предисловие. Коллега Сергей поделился интересным опытом ремонта ИК детектора валют PRO 1350 IR COBRA LCD. Поломка любопытна тем фактом, что при внешних признаках неисправности одного узла, на самом деле неисправен другой узел. При отсутствии блоков для проверки, путем замены, ремонт может вылиться в неоправданно лишние траты, как в рассматриваемом случае. Для того, что бы выявить неисправный узел, пришлось покупать дисплей в сборе, так как отдельно LCD матрица не продается. Соответственно стоимость эксперимента составила более 2 т.р. - это особенно неприятно, если учесть что стоимость сломанной детали 10 руб.
Заявленная неисправность. У ИК детектора валют PRO 1350 IR COBRA LCD не работает дисплей.
Первичная диагностика. Замена LCD дисплея в сборе результатов не дала.

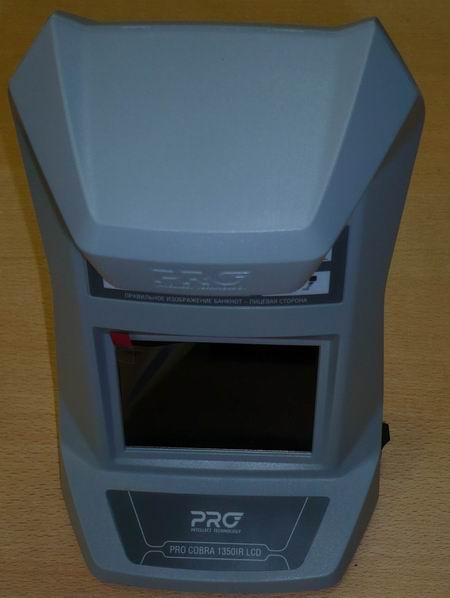

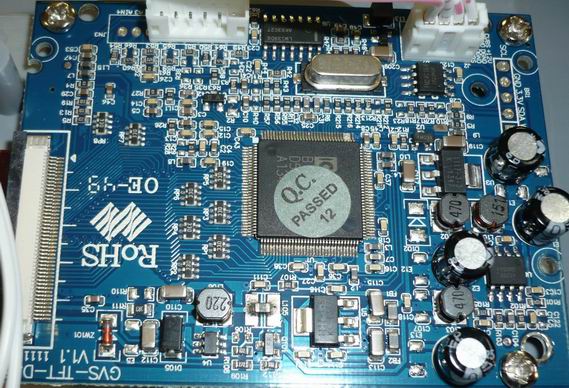

Рис. Детектор валют PRO 1350 IR COBRA LCD при покупке LCD матрицы – скалер в «подарок».
Ремонт. После замены дисплея в сборе, выяснилось LCD матрица и скалер несмотря на заведомо исправное состояние – работоспособность детектора валют не восстановили. Так как остался только один активный элемент, видеокамера, то соответственно именно она попала под подозрение. Дальше ремонт не представляется трудным, неисправным оказался стабилизатор на 2,85В U5 (AMS1117 2.85).

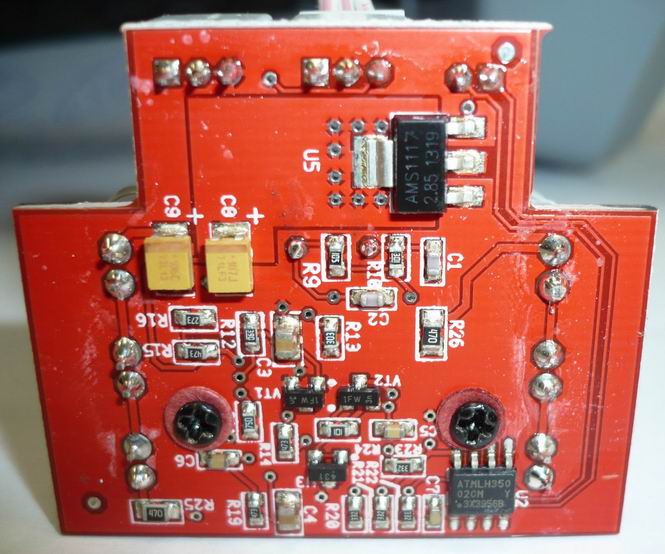

Рис. Детектор валют PRO 1350 IR COBRA LCD, плата видеокамеры в правом верхнем углу злополучный стабилизатор на 2,85В U5 (AMS1117 2.85).
Найти аналогичный стабилизатор не удалось поэтому заменили его на 3.3 плюс последовательно включенный диод 4148, что дало в итоге 2.5В и хватило, чтобы камера заработала.
Выводы. Изображение включается ТОЛЬКО по наличию видеосигнала от камеры. Вполне возможно данный тезис применим к ИК детекторам других производителей.
15 comments
P.S. Стабилизаторы 1117 это общее название стабилизаторов, рабочее напряжение указывается во второй строчке. Поэтому стоит внимательнее рассматривать снятые с других плат стабилизаторы на предмет рабочего напряжения.
Тоже столкнулся с помутнением (рассудка) изображения с камеры на дисплее детектора. Сначала думал, что дело в (волшебных пузырьках) пыли на внешнем светофильтре. Разбирал детекторы, вытирал толстый слой пыли, включал и... никаких изменений. Тогда снимал корпуса объективов, доставал плёночный светофильтр (он изогнут по умолчанию, температура тут не влияет, если только не греется сама матрица), разглядывал внимательно со всех сторон, сравнивал со светофильтром от детектора с нормальным изображением и увидел, что на фильтрах тех, которые давали мутное, замыленное изображение, имелся некий нагар, как буд то закопчёность. Слегка шершавая на ощупь. Закопчёность эта стирается обычной сухой бумажной салфеткой без применения грубой чрезмерной силы. После протирки сухой бумажной салфеткой и сборки изображение восстанавливалось и отображалось нормальное отчётливое изображение. Происхождение плёнки закопчёности установить не удалось, поскольку эксплуатируются детекторы в разных удалённых подразделениях компании, разбросанных по регионам. Опрос пользователей ни к чему не привёл, все прикидывались вафельными полотенцами и твердили, что оно само.
Ещё немного размышлений по поводу плёночного светофильтра.
Некоторое время назад доводилось разбирать цифромыльницы дохлые от кодака, джениуса и ещё какие то. Там тоже присутствовали такие плёночные светофильтры в объективах и они тоже были изогнуты. А ещё в школьные годы занимался в фотокружке в дворовом клубе (были такие в советском союзе, если кто не застал), о цифровой фототехнике тогда даже не помышляли и фотографировали на плёнку "Свема" или "Тасма". Если взять фотоплёнку и отрезать кусочек, то она точно так же изгибалась. Вероятно, зависит от материала. Раньше плёнка делалась из целлюлозы, если мне не изменяет мой склероз.
А ещё решил отказаться от жестяных радиаторов. Причина проста: закончилась жесть. Заморачиваться с поисками нового источника лениво. Теперь ставлю стабилизаторы 1117 на 3,3 вольта. Полёт нормальный.
А ещё запустил в тест пару детекторов, на модулях камеры которых совсем удалил стабилизатор, а 3,3 вольта взял с основной платы и отдельным проводком кинул на модуль камеры, на ногу выхода со стабилизатора. Тест запустил осенью 2016 года. Детекторы эти по - прежнему в работе. Но практиковать этот метод не буду, так как в случае необходимости не получится починить детектор без паяльника, если его нет под рукой.
