Блоки управления транспортерной лентой Rasec не включается

30 апреля 2016

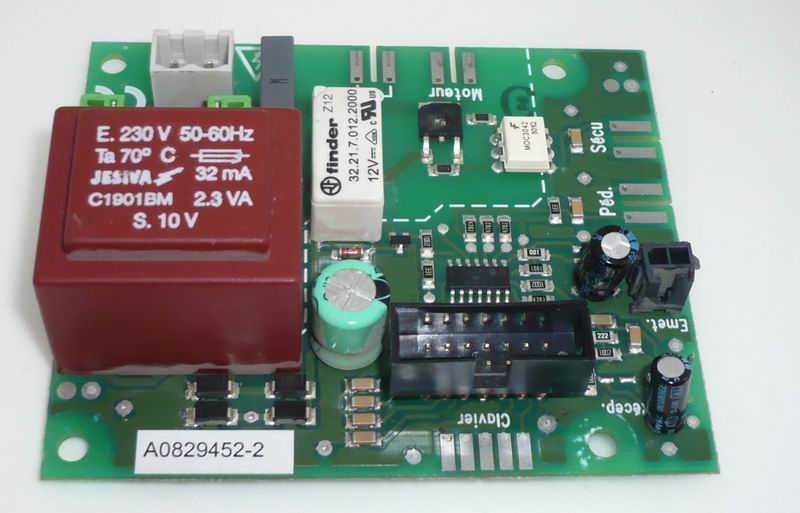

Блок управления транспортной ленты Rasec (модель не определена, наклейка A0829452-2)

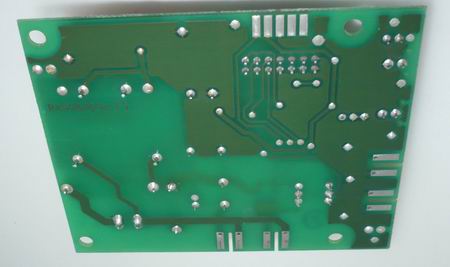

Блок управления транспортной ленты Rasec (модель не определена, надпись RAS0BA05a FS)

Введение. Блоки управления транспортерной лентой Rasec не отличаются особым разнообразием и сложностью, поэтому когда они попадают в ремонт их просто ремонтируют и отправляют обратно. Этот ремонт так же не отличается особой сложностью, однако получив предупреждение в виде выгоревших и нечитаемых элементов – решили накидать схему на скорую руку.

Блок управления транспортной ленты Rasec, примерная электрическая схема.

Неисправность со слов заказчика. Не включается.
Первичная диагностика. Замена предохранителя не помогла – лента не вращается, при этом пусковой конденсатор исправен, а сама транспортерная лента не заблокирована.
Ремонт. Визуальный осмотр дает уверенность в простоте ремонте, поэтому сложностей в ремонте не было. Однако выгоревшие и нечитаемые элементы на фоне отсутствия симисторов в корпусе DPAK, вынудили немного задуматься. В схеме симистор и номиналы резисторов в обвязке были указаны по аналогии с другими блоками управления Rasec, хотя вместо 110 Ом, мы установили стандартный для таких цепей 220 Ом, но если говорить честно, резистор 220 Ом у нас был в наличии, а 110 ом надо было поискать. После замены симистора, двух сгоревших резисторов и оптопары – работоспособность блока управления была восстановлена.
Заключение. Стоит отметить рассмотренная поломка скорее является исключением – чем характерной поломкой. До этого в ремонт попадали блоки управления с поломками не связанными с силовой частью управления Drum мотора. Хотя опыт ремонтов небольшой, около 10 случаев, все-таки другие поломки имели большую повторяемость.
