Sven SV645 и Platform PF 6V 1.3Ah - разбираем AGM аккумулятор
Аккумулятор держит нагрузку, ЭДС ниже нормы
Слева аккумулятор, справа аккумулятор по виду подделка
Попался нестандартный аккумулятор 6V4Ah, по всем признакам китайская подделка. Масса «китайца» почти в два раза меньше, чем у обыкновенного аккумулятора, 0.42 кг. «китайца» против 0.76 кг. обыкновенного аккумулятора. Аккумулятор довольно хорошо держал нагрузку, но низкий ЭДС не допускал дальнейшую эксплуатацию, срок эксплуатации составил 12 месяцев.
Любопытство не дало пройти мимо, поэтому аккумулятор был разобран.

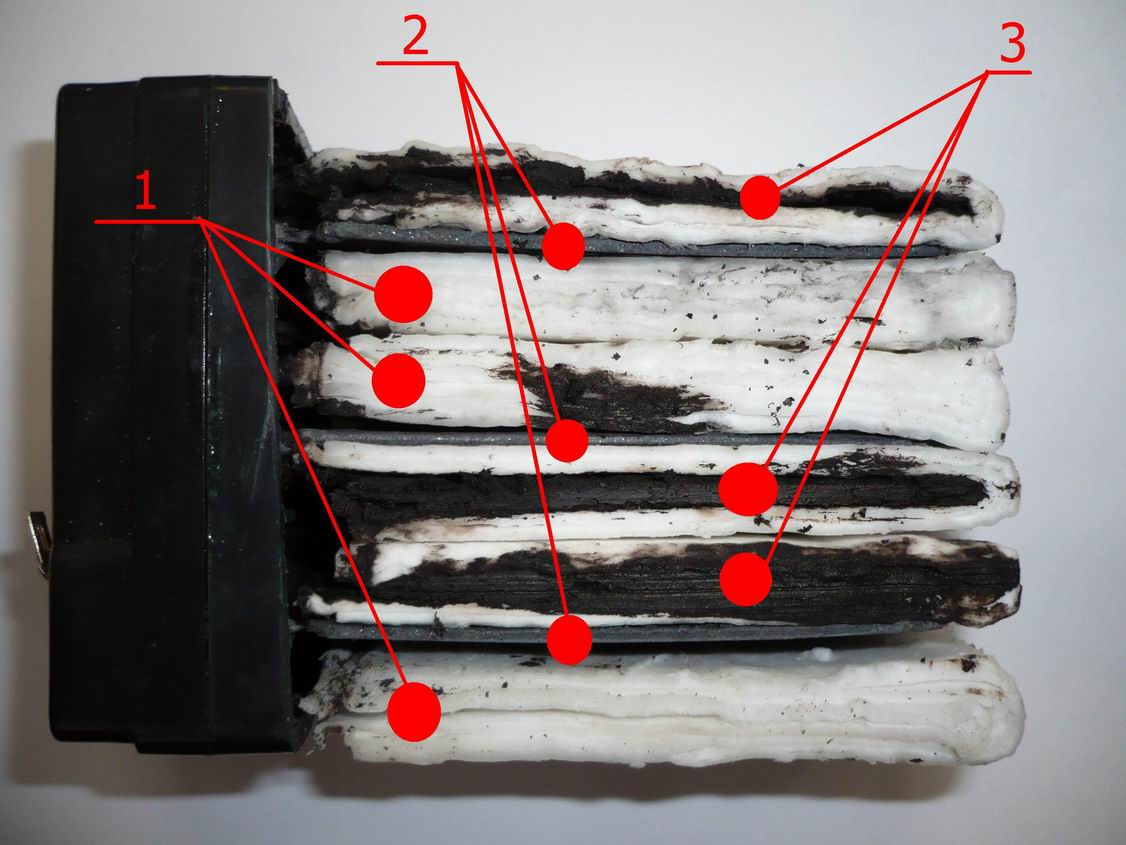

Разобранный аккумулятор. 1 - Пустышки наполнители. 2 – Отрицательные пластины. 3 – Положительные пластины.
На месте, где должны были стоять вторые комплекты пластин, установлены простые разделители - сепараторы. Теперь становится ясно, почему аккумулятор имеет массу почти вдвое меньше, чем стандартный аккумулятор, каждый второй электрод в банке – не установлен. Даже беглого взгляда достаточно, что бы увидеть – плюсовые пластины полностью разрушены.
Разобранный аккумулятор. Пустышки наполнители демонтированы и оставлены только рабочие элементы.
Удаленные «ненужные» прокладки – сепараторы превращают аккумулятор в жалкое подобие. Фактически прокладки – сепараторы играют роль наполнителей, предотвращающие болтание пластин в банках аккумулятора.

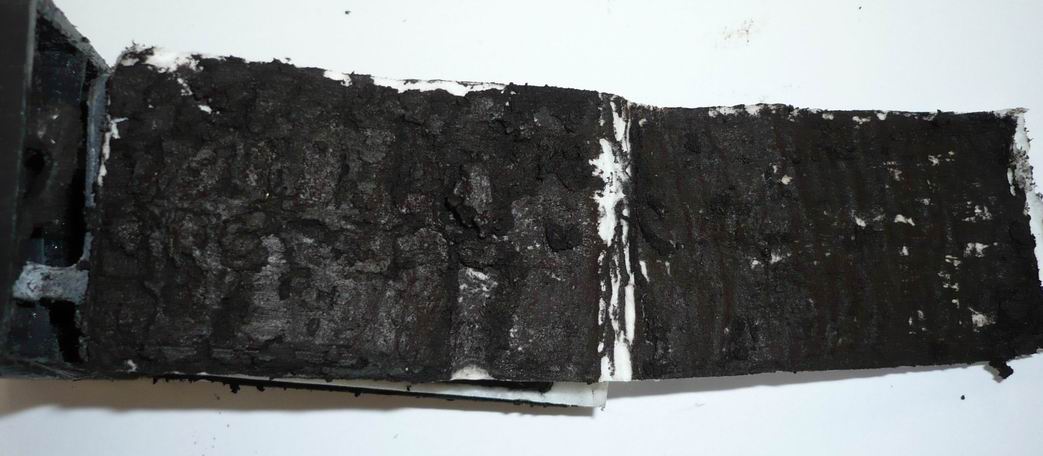

Разобранный аккумулятор. Пластина положительного электрода, больше похожа на коричневую мягкую кашицу.
Пластина положительного электрода представляет собой жалкое зрелище и с виду похожа на коричневую кашу, без всякого упоминания содержания свинца. Металл полностью растворился и превратился в грязную массу, даже непонятно, как осуществлялся контакт между плюсовыми пластинами.

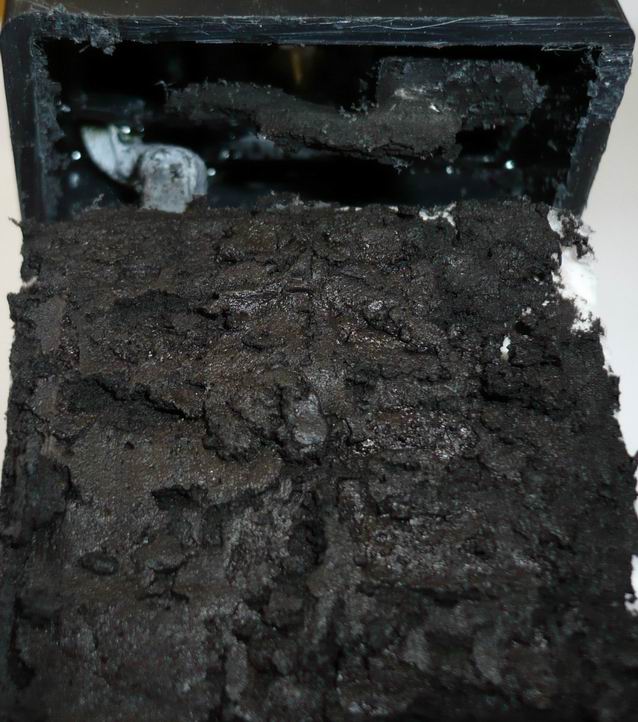

Разобранный аккумулятор. Пластина положительного электрода, отводной контакт практически отгнил.
Более ближайшее рассмотрение пластины положительного электрода, а именно контактной пластины, дает представление о тяжелом режиме работы, контакт практически отгнил. При попытке добраться до свинца, контакт разваливается, на мягкие, но не рассыпающиеся куски. А кашица, представляющая собой субстанцию, более похожей на грязь на дороге, чем свинцовую пластину аккумулятора.
Разобранный аккумулятор. Пластина отрицательного электрода, почти как новая.
Как и положено, пластина отрицательного электрода является полной противоположностью пластины положительного электрода. Состояние практически идеальное, следов 12 месяцев эксплуатации практически не наблюдается. Металл не потерял жесткости, на пластинах отрицательного электрода держится все содержимое аккумулятора.
Аккумулятор не держит нагрузку, ЭДС нормальный.
Другой пример, с дефектом прямо противоположным предыдущему. Данный представитель семейства аккумуляторов имеет нормальный ЭДС, но не держит нагрузку, под нагрузкой аккумулятор проваливается на напряжение 4-5 вольт. И снова любопытство взяло вверх, результаты вскрытия чуть ниже.

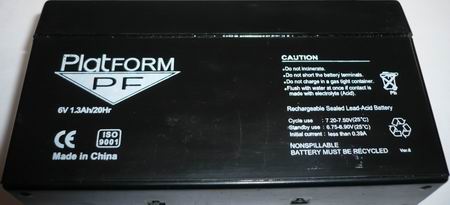

Аккумулятор, внешний вид
Разобранный аккумулятор дал представление о хорошем состоянии пластин, даже пластины положительных электродов находятся в идеальном состоянии. Хотя, все таки признаки деградации пластин положительных электродов уже заметны. Если с одной стороны все нормально, то с другой стороны уже наблюдается разрушение пластин положительных электродов.

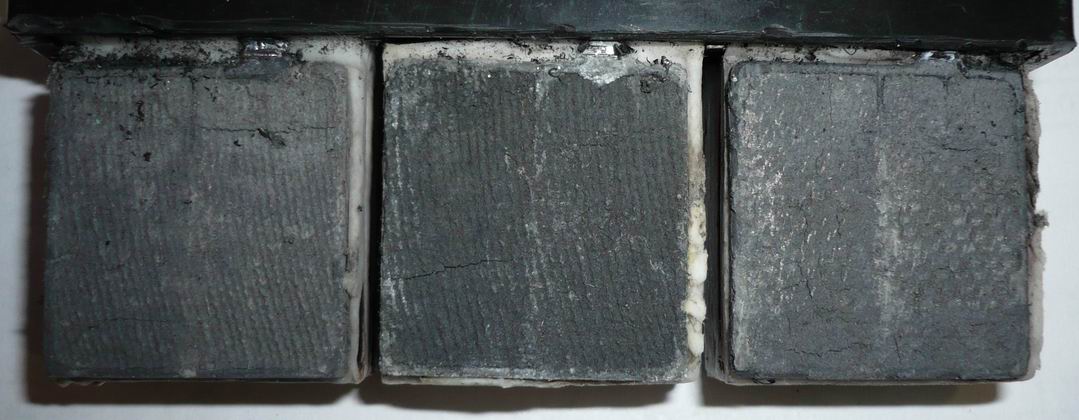

Пластины аккумулятора в идеальном состоянии

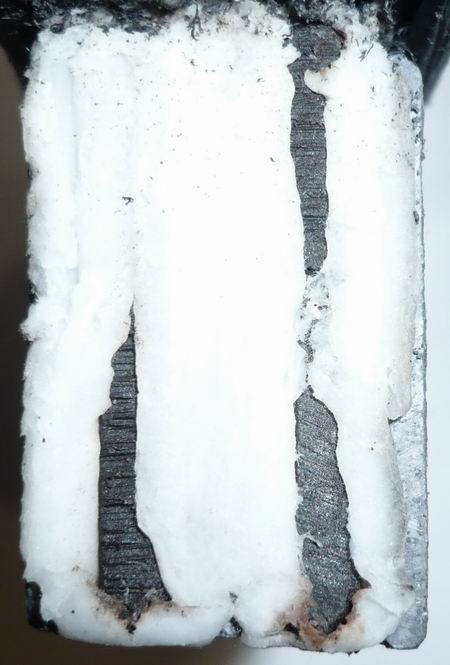

Даже пластины положительных электродов у этого аккумулятора в идеальном состоянии

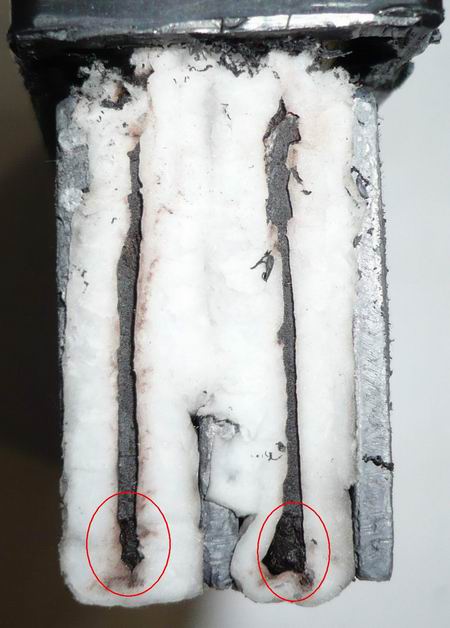

С другой стороны, пластины положительных электродов все же начинают разрушатся.
Однако начинающаяся деградация пластин не стало причиной неисправности рассматриваемого аккумулятора. Дефект явно виден визуально, но не очень хорошо на фото, поэтому неисправный элемент отмечен красным прямоугольником. На фото видно, отмеченный элемент имеет более светлый вид, в реальности это просто сухой элемент, причина высыхания неясна, но вот работоспособность этого элемента полностью нарушена.

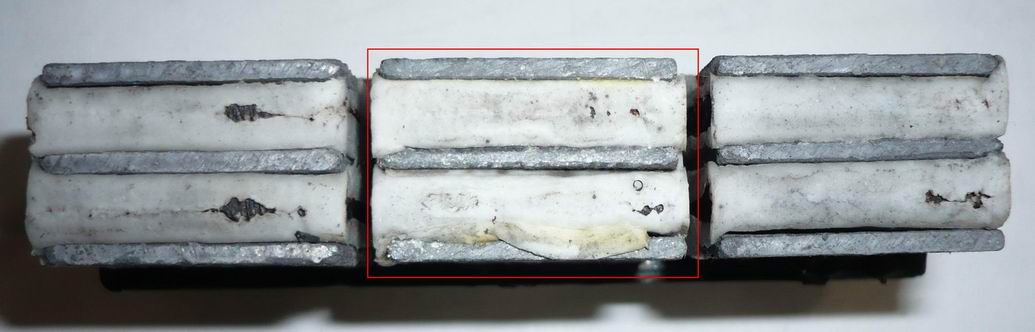

Аккумулятор, неисправная банка отличается по цвету.
