Разбираем монитор BENQ (серия G)

Монитор Benq G2220HDA (ET-0026-B) имеет характерный наплыв внизу корпуса под клавиши управления.
Шильдик. Шильдик монитора
G925HDA(ET-0025-B)

G2220HDA (ET-0026-B)

Лицевая декоративная панель. Лицевая панель держится на жестких защелках и пальцами очень сложно открываются, край фальшпанели имеет острую кромку, от нее после вскрытия трех- четырех подобных мониторов на подушечках образуются болезненные мозоли, поэтому настоятельно снимать фальшпанель в плотных перчатках. Сколько раз мы не вскрывали этот монитор, но так и сделали для себя конкретных методов по снятию фальшпанели. Например предложенный сервис мануалом способ вскрытия не получался, во первых защелки сделаны с фиксаторами по бокам, что не позволяет их отгибать особенно в углах, во вторых в разных участках монитора они имеют разную конструкцию.

Монитор G2220HDA (ET-0026-B), снятие фальшпанели по сервис мануалу, вариант 1.

Монитор G2220HDA (ET-0026-B), снятие фальшпанели по сервис мануалу, вариант 2.
Опытным путем было выявлено, действительно, меньше всего требуется усилий на вскрытие левой части фальшпанели и вскрытие действительно лучше делать в перчатках, на этом сходства методик заканчиваются.

Монитор G925HDA (ET-0025-B), снятие фальшпанели пальцевым методом.
После пальцевого вскрытия середины ребер фальшпанели отстёгиваются, но вот углы не поддаются. Проверено на многих мониторах, левая сторона, обозначенная 1 действительно отщёлкивается с минимальными усилиями, сторона 2 и 3 требуют несколько больших усилий. Защелки в углах вскрываем карточкой на манер отвертки, то есть вставляем карточку в замок и отгибаем защелку.

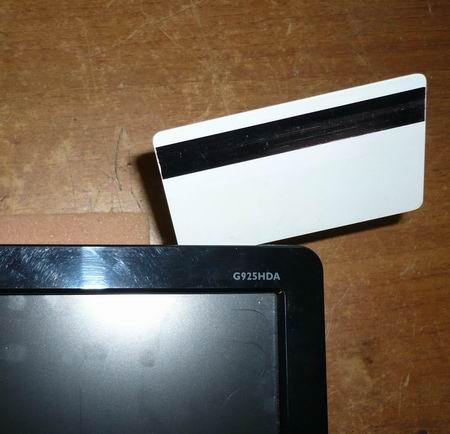

Монитор G925HDA (ET-0025-B), снятие фальшпанели, вставляем карточку в замок.

Монитор G925HDA (ET-0025-B), снятие фальшпанели, отгибаем карточкой замок.
При таком варварском использовании карточки хватает на вскрытие только одного монитора, так как углы карточки не выдерживаются от нагрузки и ломаются.

Корпусные защелки на левом, правом и верхнем ребре монитора двух типов П (1) и Г(2) образные.

Защелка на фальшпанели под левое, правое и верхнее ребро монитора

Корпусные защелки нижнего ребра монитора тип 4.

Монитор G2220HDA (ET-0026-B) расположение защелок на корпусе.
С нижней частью фальшпанели дела обстоят несколько сложнее. Защелки №4, самые сложные для открытия, гуляют по нижнему ребру в зависимости от модели.

Монитор G925HDA (ET-0025-B) защелки №4 находятся по центру нижнего ребра.
Защелки №4 жесткие и доставляют больше всего хлопот, и очень часто ломаются при неаккуратном вскрытии.
Дополнительные винтовые крепления. Задняя крышка держится на двух винтах, которые одновременно служат креплением опоры монитора. Доступ к этим винтам не требует особых усилий.
Опорная ножка. Опорная ножка крепятся на двух винтах, которые служат креплением корпуса монитора.
Время вскрытия корпуса. 5-20 минут, в зависимости от квалификации специалиста.
Для справки. Буквы. Первая буква в названии модели обозначает серию:
- G - универсальная серия
- E - монитор для развлечений (мультимедийный)
- V - премиум серия
- Х - экстрим мониторы (3D игровые)
- B - бизнес-серия
- R - игровые мониторы
Остальные буквы расшифровываются так:
- L - светодиодная подсветка
- А - только аналоговый интерфейс
- М - встроенные колонки
- Н - есть HDMI (по старой классификации HD)
- T - предусмотрена возможность регулировки экрана по высоте
- W - панель LED VA
Цифры
- Первые две цифры размер диагонали, допускается одна цифра, например 21-это 21 дюйм, 9-это 19 дюймов.
- Последние две цифры обозначают поколение.
