Разбираем монитор ProView 900W

25 октября 2014

Большинство мониторов разбираются по одному алгоритму, суть которого разжать защелки и развалить корпус монитора на две части. Но попадаются экземпляры, которые ломают такие стереотипы, и попытка разобрать такой монитор классическим способом приведет к поломке корпуса.

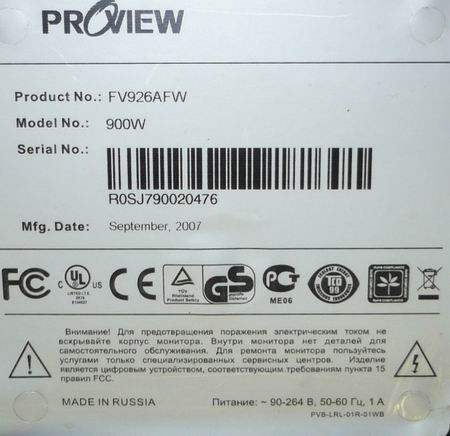

В этой заметке мы рассмотрим алгоритм разборки корпуса монитора ProView 900W, монитор российского производства и имеет необычное крепление корпуса.

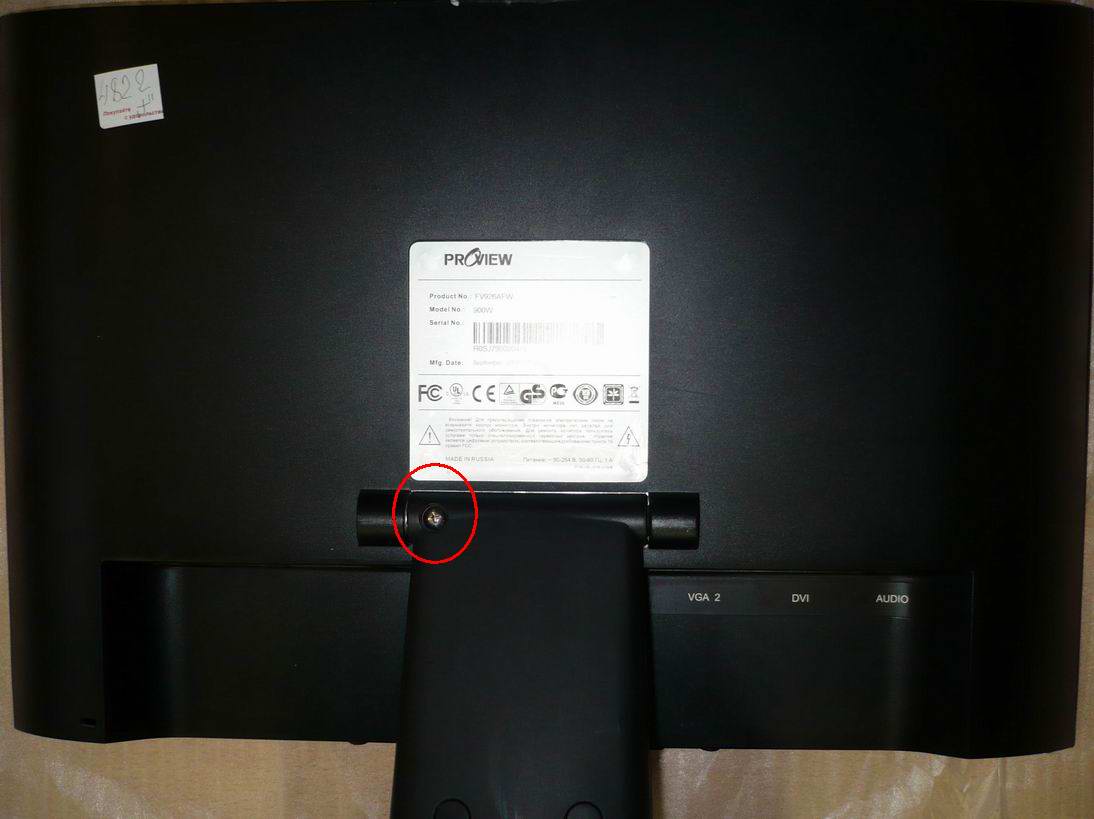

Снимаем  ножку, она хоть и не выполняет крепежных функций, но без нее разбирать монитор гораздо удобнее.


Рис.  Ножка монитора держится на 1 винте.


Откручиваем четыре самореза в нижнем торце монитора.


Рис. Крепежные саморезы расположены в нижем торце монитора.

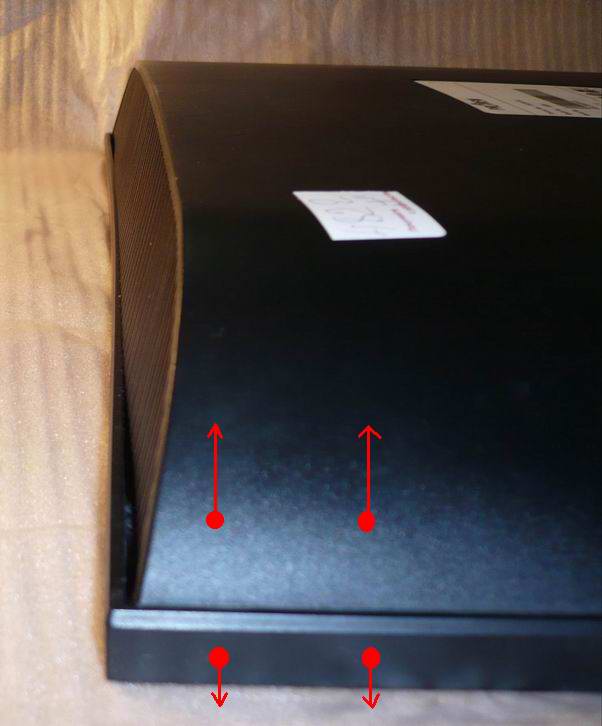

Сдвигаем верхнюю и нижнюю часть корпуса друг другу навстречу, усилия прикладываем  по боковым торцам монитора


Рис. Сдвигаем боковые торцы монитора навстречу друг другу.

Сдвинутый боковой торец не возвращается в исходное положение, поэтому подпирать образовавшийся зазор нет необходимости.


Рис. Левый верхний угол монитора, защелки сдвинуты.

После того как сдвинули оба боковых торца из защелок, можно раскидывать корпус на две половинки – начиная с верхней части монитора, так как верхней части бокового торца нет боковой защелки. Последовательно раскидываем  оба боковых торца, сперва один бок, потом второй.


Рис. В верхних углах монитора защелки отсутствуют, поэтому начинаем раскрывать монитор сверху.

Устройство крепежных защелок монитора.

Защелки с замком в форме буквы «Г» расположены по бокам монитора, замковых отверстий четыре, а защелок три. По верхнему торцу расположены четыре стандартные защелки, но они не предназначены для расщелкивания в классическом понимании.


Рис. Боковые замки – по три штуки выполнены в форме буквы «Г»,  четыре верхних защелки – стандартного вида.

Боковина корпуса монитора, с четырьмя замками под крепление декоративной рамки монитора, из которых используются только три нижних.


Рис. Торцевые замки для защелок в виде буквы «Г» на корпусе монитора.

Защелки в виде буквы «Г», самая нижняя снимается хуже всех, это видно по ее истертости


Рис. Боковые торцевые защелки в виде буквы «Г»



Верхние защелки отщелкиваются только в том случае – если сдвинуты боковые защелки


Рис. Защелки на верхнем торце – стандартного вида.
