Разбираем Штрих-М-ФР-К
Столкнулись с проблемой - при замене ЭКЛЗ часть ФР отказалась работать, а точнее обрезчик. Вспомнили нехорошим словом ГП, оказалось зря, виной оказались кривые руки механика и отсутствие «защиты от дурака». Так появилась эта инструкция, во многом в ней много лишнего, но как оказалось многие очевидные вещи – неочевидны.
Инструмент: крестовая отвертка, плоская отвертка.

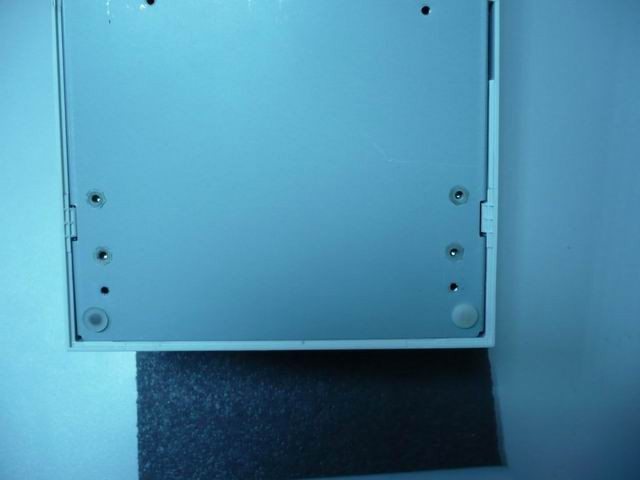

1. Откручиваем саморезы.
Первый неприятный момент по аналогии со Штрих-Комбо-ФР-К, саморезы в качестве крепления корпуса показали себя с не самой лучшей стороны уже при третьей замене ЭКЛЗ.
2. Снимаем корпус.

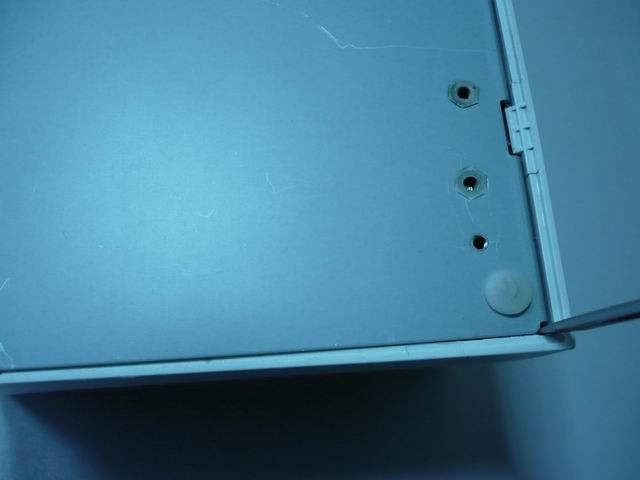

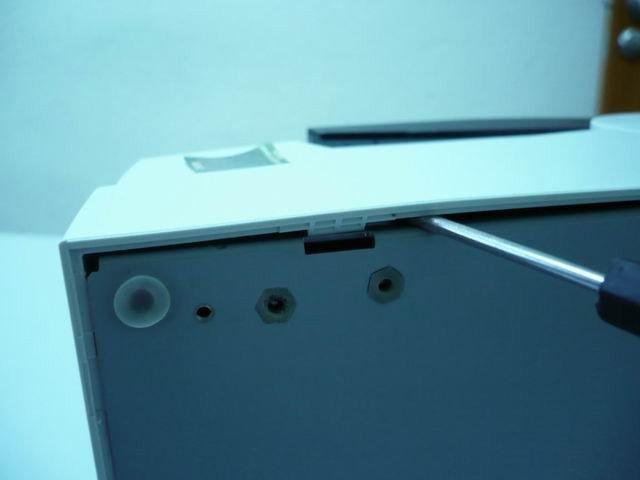

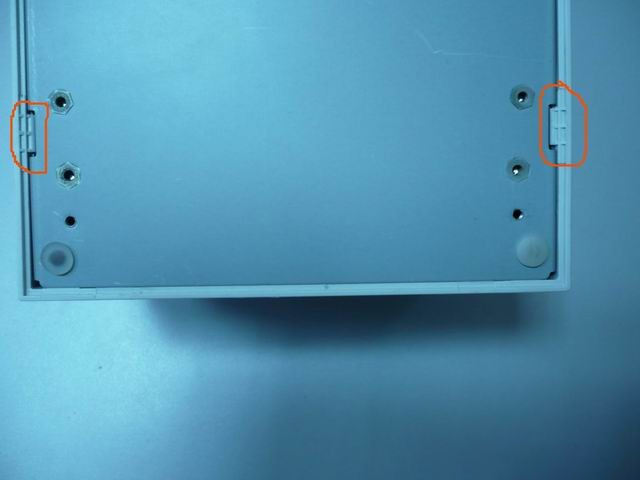

Отгибаем боковые защелки плоской отверткой.
 |
 |
Переводим выключатель питания в среднее положение и снимаем корпус.

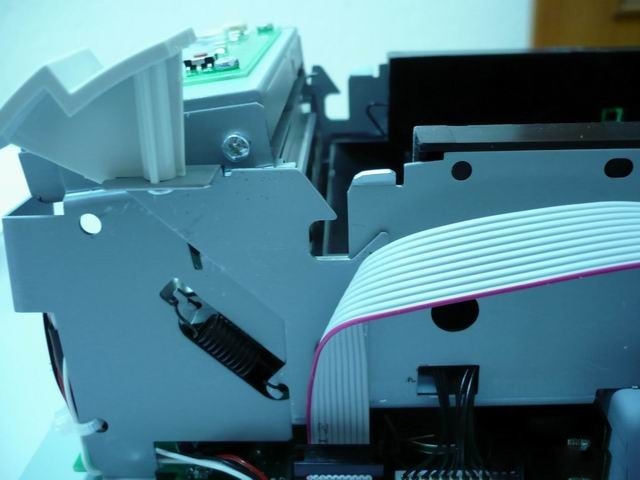

3. Тут нас ждет неприятная неожиданность. Шлейф ФП в прямом контакте с одной из активно двигающейся деталью ФР. А именно рычагом открытия крышки принтера. При активной эксплуатации 2-3 рулона в день в год получается 2000 проходов по шлейфу железкой. Такой засады от серьезных ребят из Штриха никто не ожидал.
 |
 |
Зато менять ЭКЛЗ просто сказка, она оказывается в прямом доступе, за это огромное спасибо разработчикам.
4.Собираем в обратной последовательности выключатель в среднее положение.
Защелкиваем боковые защелки. Вот тут и случилась ситуация когда собранный аппарат отказался работать после сборки, причем это выяснилось только на месте у заказчика, в мастерской механики дефекта не обнаружили хотя после замены снимался ряд отчетов.

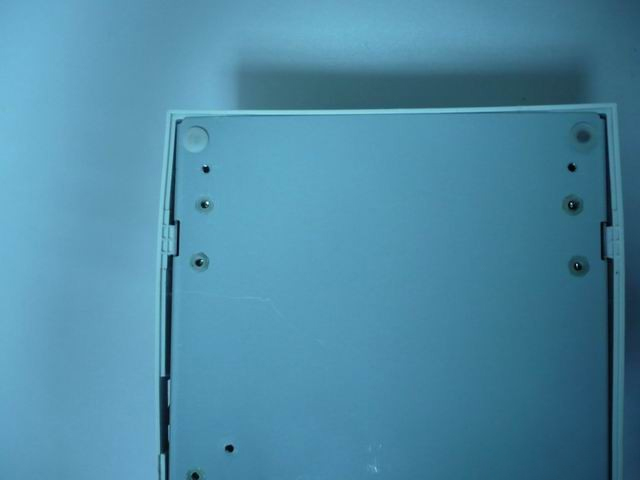

| Правильно собран ФР | Неправильно собран ФР, при таком положении нижней крышки обрезчик будет заклинивать на каждом десятом резе. Внешне проявляется следующим образом, рычаг открытия крышки не возвращается в исходное положение, а заклинивается не доходя 5-6 мм до исходного положения, как бы зацепляясь за стенки корпуса. |
 |
 |
Для правильного положения нижней крышки необходимо ее дощелкнуть плоской отверткой с обоих!!! сторон. Нижняя крышка не должна быть внахлест с корпусом. Между нижней крышкой и передней частью корпуса должна проходить плоская отвертка.
 |
 |
Некоторые механики поступают проще, переворачивают ФР лицевой стороной от себя, упираются плоской отверткой в середину корпуса и отжимают его с силой, днище защелкивается в свое положенное место. Правильность сборки контролируется рычагом открытия крышки принтера: в процессе сборки систематически нажимать кнопку открытия бокса, если она возвращается в верхнее положение, без заеданий, то все собрано правильно.
После сборки не забываем опломбировать ФР.
