Ремонт факса Panasonic KX-FT964RU.

31 марта 2015

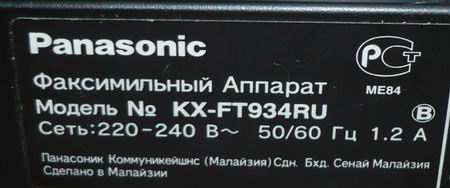

Факс Panasonic KX-FT964RU

Введение. Очередной практический пример, доказывающий превосходство опыта над знанием. Пришло в ремонт сразу несколько факсов Panasonic с одной и той же поломкой, как выяснилось, поломка оказалась несложной и одинаковой для всех факсов. А вот найти неисправную деталь на рынке оказалось несколько сложнее.
Неисправность со слов заказчика. Факс Panasonic KX-FT964RU периодически обрывается связь, прямо во время разговора, или вообще при поднятии трубки не слышно гудков в линии.
Первичная диагностика. Стандартная промывка контактов всех микропереключателей от грязи результатов не дала. Блок питания выдавал все напряжения в норме.

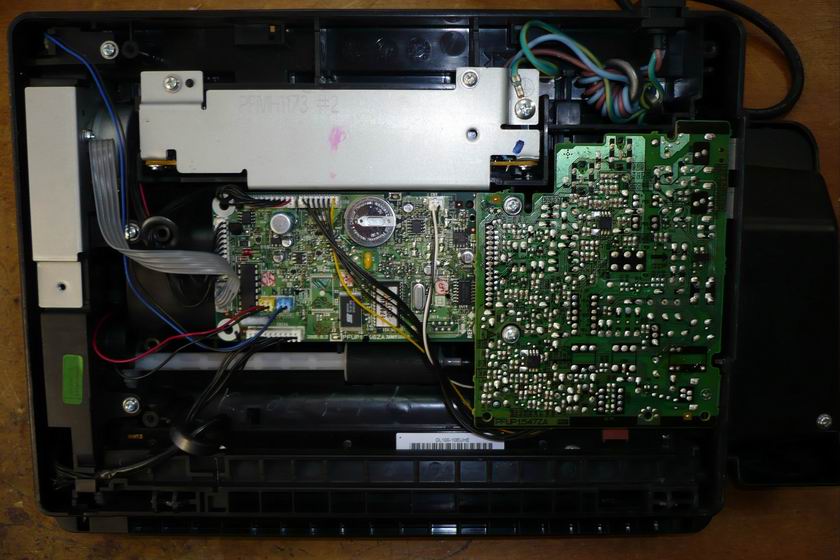

Ремонт. Вместо очевидного по простоте решения, поискать совет по ремонту в интернете, был выбран более сложный путь – разобраться с проблемой самостоятельно. Диагностика путем подмены выявила неисправный узел – аналоговый блок.

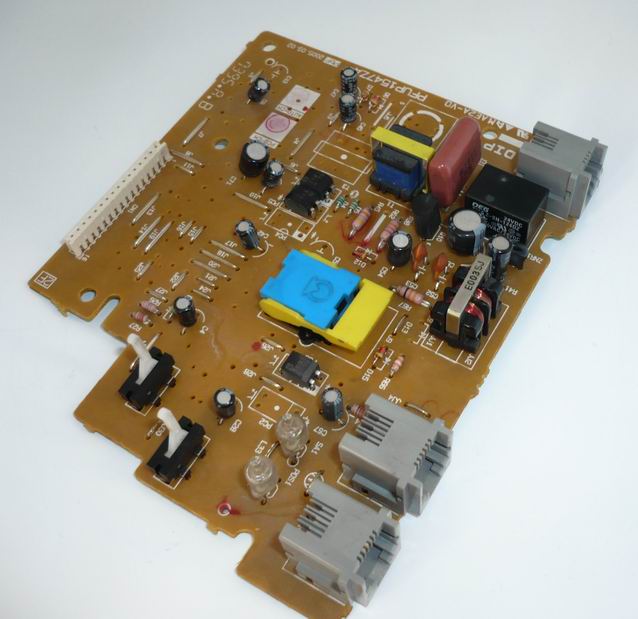

Аналоговый блок, вид сверху

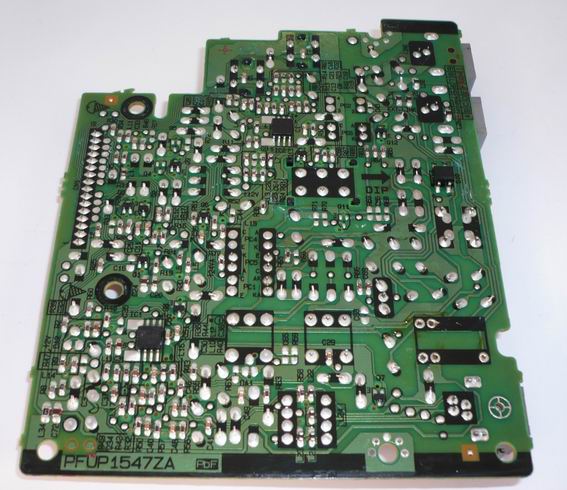

Аналоговый блок, вид снизу.

А после продолжительного сидения над пациентом, был найден неисправный элемент – реле OUAZ-SH-124DZ .

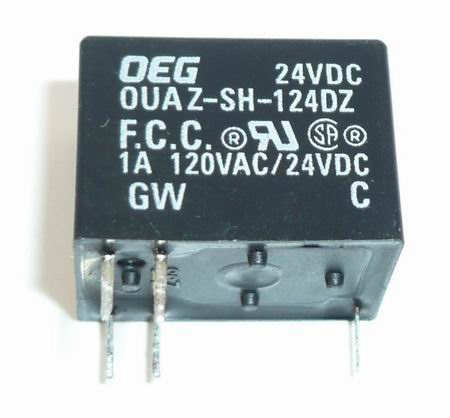

Реле OUAZ-SH-124DZ

Примечательно, при первичной прозвонке – это реле вело себя абсолютно нормально и не вызвало подозрений, учитывая, что телефон эксплуатировался в тональном режиме, то его вообще исключили из круга поиска. И только более внимательное изучение принципа работы вывело на неисправный элемент. Реле быстро найти не удалось, и в ожидании доставки, у неисправного реле почистили контакты, думается, этого хватит на 3 - 4 недели пока идут новые реле.
Для временного восстановления работоспособности реле, аккуратно спиливаем верхнюю крышку, а затем и часть боковины, для доступа к контактам.


Спиливаем крышку у реле

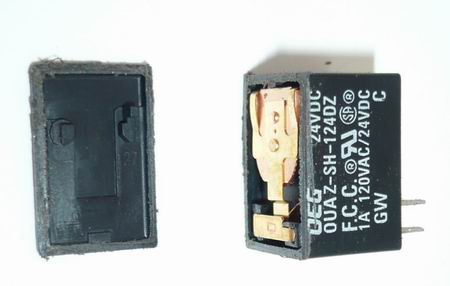

Убираем часть боковины, для доступа к контактам.

Заключение. Остальные ремонты были выполнены в рекордно короткие сроки, так как у всех была одна неисправность. Стоит обратить внимание на тот факт, подобный опыт при ремонте ИБП показывает, 2-3 месяца такое реле прослужит, этого времени вполне достаточно для заказа необходимой позиции.


Упрощенный принцип работы проводного телефона


Немного теории. Упрощенный принцип работы проводного телефона. Пока трубка лежит в линии около 48В постоянного напряжения, при поднятии трубки к линии подключается обмотка  согласующего трансформатора на линии в это время около 5-6В постоянного напряжения. Соответственно АТС понимает, что телефон готов к набору номера и трубка поднята. В импульсном режиме номеронабиратель замыкает линию пакетами импульсов  через определенные промежутки времени, АТС переводит эти импульсы в цифры.  При входящем сигнале в линию подается переменное напряжение около 60В, тем самым заставляя работать звонок, так как для переменного напряжения конденсатор является нулевым сопротивлением. На выходе согласующего трансформатора стоит дифференциальный УЗЧ который и обеспечивает необходимый уровень сигналов для телефонной трубки.
