TVS LP-10R01 - Ремонт инвертора 010-8818-891R от POS-монитора

24 июня 2014 4136 просмотров

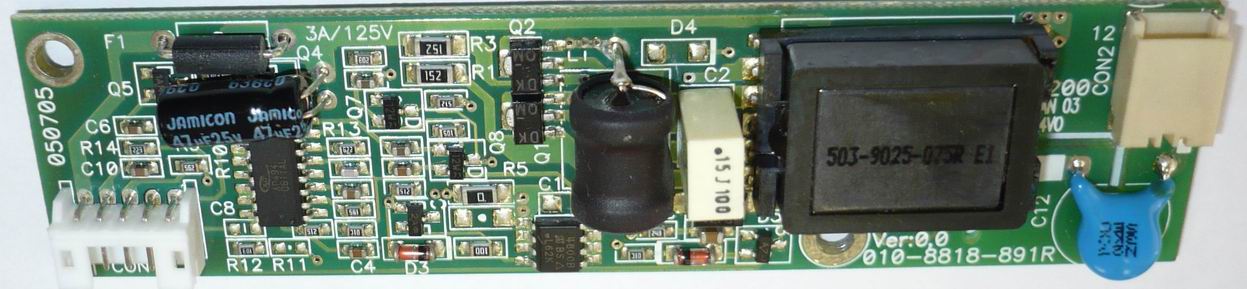

Рис. Инвертор 010-8818-891R для  POS монитора

Вообще материал не тянул даже на маленькую заметку. Стандартный ремонт, стандартного инвертора, никаких сложностей при ремонте, вроде бы не должно быть. Но практика показала обратное, дважды механик по ККМ спотыкался на ремонте этого инвертора. Механик довольно опытный, но столкнувшись с простыми проблемами, не смог их одолеть, предпочитая не терять время на детальное разбирательство.

Инвертор 010-8818-891R стоял в двух разных мониторах, к сожалению, название второго монитора неизвестно, первый монитор назывался LP-10R01. Оба монитора были с POS терминала, с диагональю в 10,4 дюйма.

Описание инвертора.

ШИМ AP494 (TL494, А494, МВ3759, IR3M02, КА7500, МВ3759, описание на русском можно посмотреть у КР1114ЕУ4).

Полевик N-channel 4800B (30В, 8А) на включении +12В

NPN транзисторы (DK_QM) меняются на ходовые 2SC5707, стоят в раскачке ВЧ трансформатора 503-9025-075R E1



Работа над ошибками.

Ремонт №1. Монитор включается, но нет картинки, при подсветке матрицы видно изображение. Довольно просто был вычислен неисправный элемент, неполярный конденсатор С2 (150пФ*400В), но после замены конденсатора, сгорел транзистор Q1 (DK_QM) и предохранитель F1 (3А/125В в довольно необычном корпусе). Если с предохранителем F1 (3А/125В) проблем не было, то вот с транзистором Q1 (DK_QM) возникли проблемы, после замены на стандартный аналог 2SC5707, сгорел Q2 (DK_QM) и нестандартный  предохранитель F1(3А/125В).

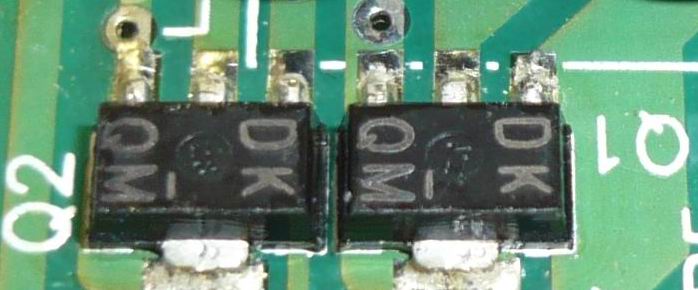

Рис. Транзистор DK_QM. Марку транзистора не знаем, подходит замена 2SC5707. Менять надо оба.

На этом ремонт прекратился, и был причислен в разряд сложных и передан специалистам по ремонту мониторов. На самом деле все оказалось проще, менять надо было оба транзистора, после замены обоих транзисторов Q1, Q2 (DK_QM) на их аналог 2SC5707 – все заработало.

Ремонт №2. Монитор включается, через 2-3 секунды выключается инвертор, картинка на матрице видна при подсветке. Классическая для ремонта инвертора, замена полярного конденсатора С7 (47мкФ*25В) устранила дефект.



Для справки.

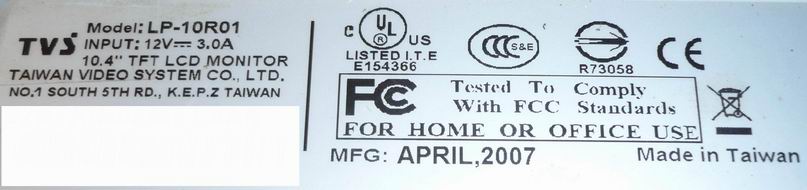

Рис. Шильдик POS монитора
