Ремонт принтера Элвес-Микро-К

18 июня 2014

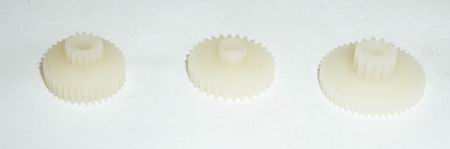

Комплект шестерен для ремонта принтера Штрих-МТП205-1



Замена шестерен на принтере Штрих-МТП205-1 (ККМ Элвес-Микро-К)




Образец чека при изношенных шестернях

Ремонт при таком дефекте можно производить на месте установки ККМ и без демонтажа защитных пломб и марок-пломб. Для ремонта необходим ремонтный комплект состоящий из комплекта шестерен и защитного стекла.

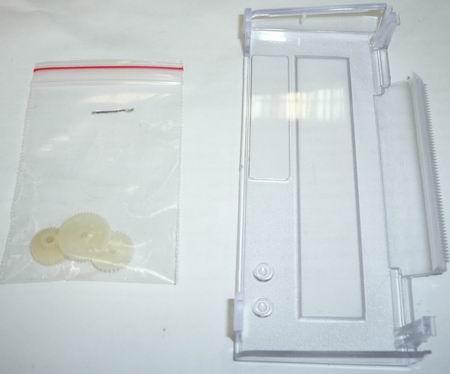

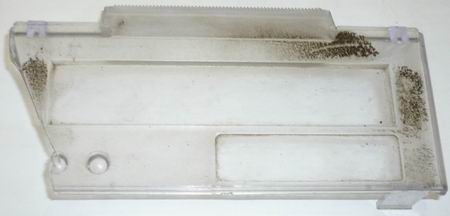

Ремонтный комплект для замены шестерен принтера Штрих-МТП205-1

Поломка защитного стекла при замене шестерен неприятное явление, но рано или поздно такое может случится с любым, даже самым опытным, механиком. Иногда ККМ на момент ремонта имеет трещины на защитном стекле, и при демонтаже стекло может лопнуть.


Возможный вариант развития событий, при демонтаже принтера. Защитное стекло на выброс.

Для правильного демонтажа необходимо плоской отверткой или ножом отжать защелки с передней части крышки и открыть книжкой защитную крышку, а только потом снять крышку с упоров, в противном случае можно сломать упоры.

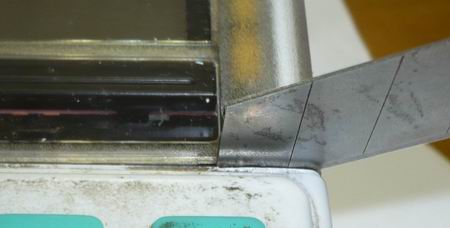

Отщелкиваем крепежные защелки с обоих сторон в передней части защитной крышки при помощи ножа.

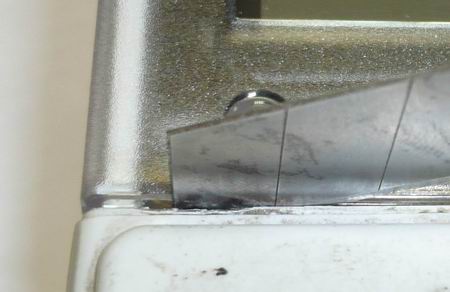

Отщелкиваем крепежные защелки с обоих сторон в передней части защитной крышки при помощи ножа.

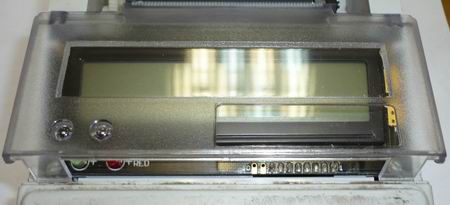

Открываем книжкой защитную крышку, на фото защитная крышка держится только на упорах.

Для понимания процесса снятия защитной крышки, достаточно посмотреть, как выглядит защитная крышка изнутри.

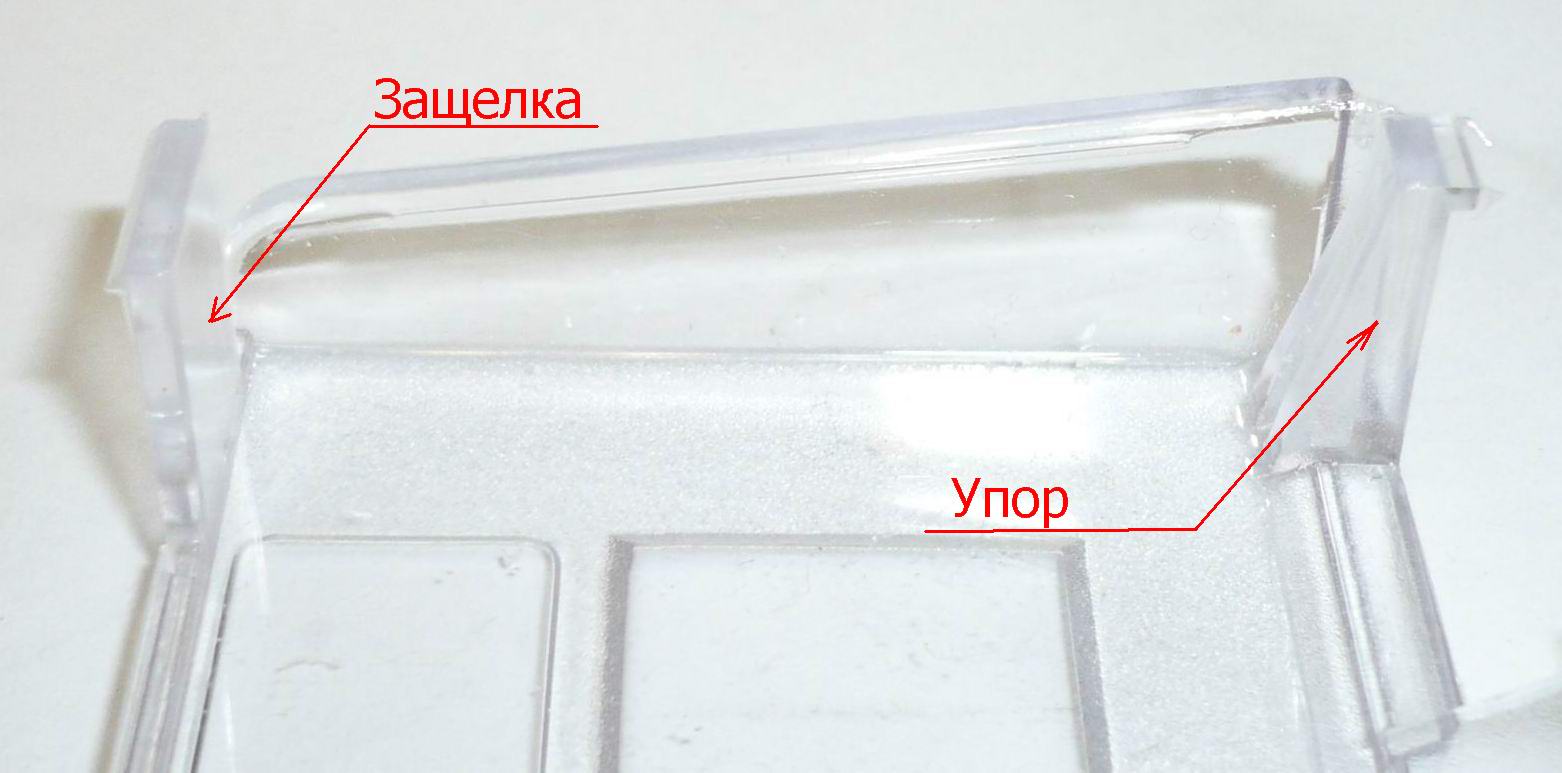

Внешний вид защелки и упора защитной крышки.

После снятия защитной крышки, снимаем дисплей на двух саморезах и принтер на четырех саморезах. Принтер готов для замены шестерен.

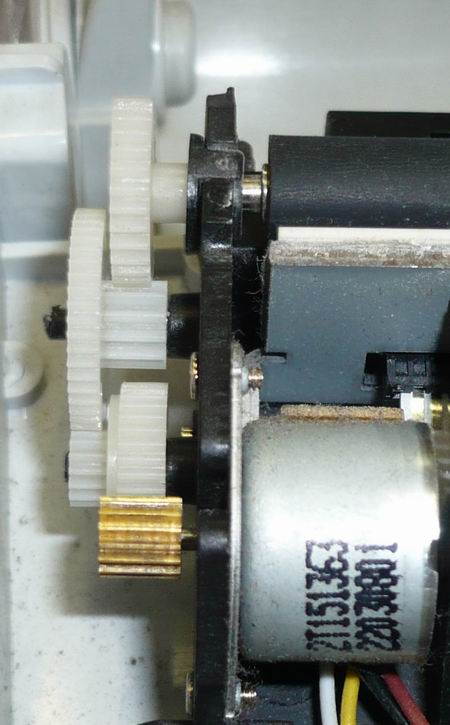

Расположение шестерен на принтере Штрих-МТП205-1 (шпаргалка).

При замене шестерен больше всех доставляет неудобство демонтаж «крабика», в полевых условиях эта защелка может доставить большие хлопоты. Самым простым способом является отгибание усика «крабика» вверх и тогда эта защелка снимается легко.


Защелка «крабик»

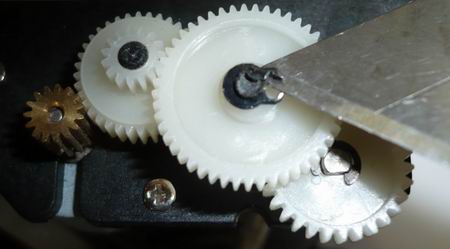

Демонтаж защелки «крабик» в полевых условиях, отгибаем один усик вверх и защелка легко снимается.

Собственно, далее все просто, собираем ККМ в обратном порядке.

Заключение

Как можно увидеть материал из закрытого раздела фактически бесполезен для большинства опытных механиков
