Retail-01K - обзор от инженера ЦТО

11 февраля 2015

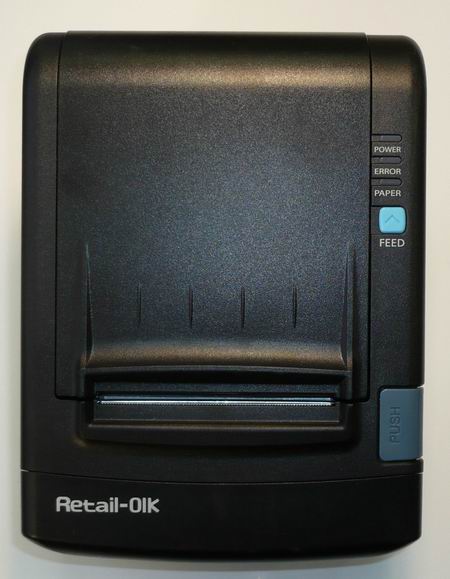

Рис. ККМ ПТК Retail-01K

Введение.

ПТК Retail-01K появился в реестре 18 декабря 2013г в компании «ККМ невидимок».  Новая модель появилась на стагнирующем рынке ККМ мягко говоря поздно. Дать какое либо логическое объяснение появлению новой модели ККМ довольно сложно, особенно на фоне того, что компания Штрих-М вместо раскрученного  и узнаваемого бренда, для новой модели дает малоизвестное название - Retail. Как известно, для раскрутки новой торговой марки требуются дополнительные затраты и на закате рынка вложения в рекламу – не самое выгодное вложение.

Мини опрос среди коллег дал интересную картинку, ответы не отличались разнообразием, и все были друг на друга похожи.

- Провожу мини опрос, если не заглядывать в Инет сможешь назвать, кто ген. поставщик Retail-01K?
- Нет.

Самый развернутый ответ получил только от одного коллеги.

 - Нет не могу. Но видел, почта РФ регистрировала retail.

Подобный ход имеет логическое объяснение, только в том случае, если торговая марка Retail будет конкурировать и/или замещать ККМ Штрих.
Жизнь в глубинке накладывает определенный отпечаток, новинки торгового оборудования к нам попадают с большой задержкой. На этот раз к нам попала «новинка» Retail 01ПТK, темная лошадка на рынке ККМ. Попробуем воспользоваться полученным шансом и познакомится с новинкой поближе. Базовым принтером для ККМ послужил корейский принтер чеков  SEWOO LK-T12EB

Корпус.


Рис. ККМ ПТК Retail-01K, вид спереди.

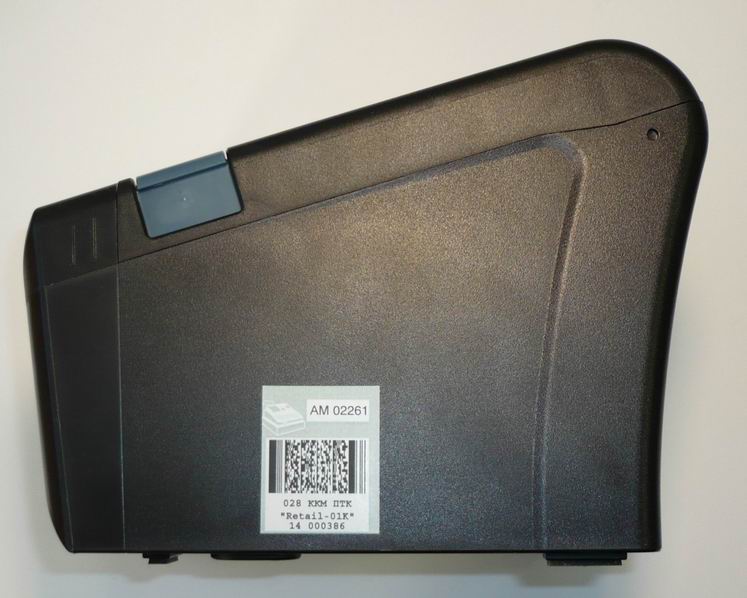

Рис. ККМ ПТК Retail-01K, вид сбоку.

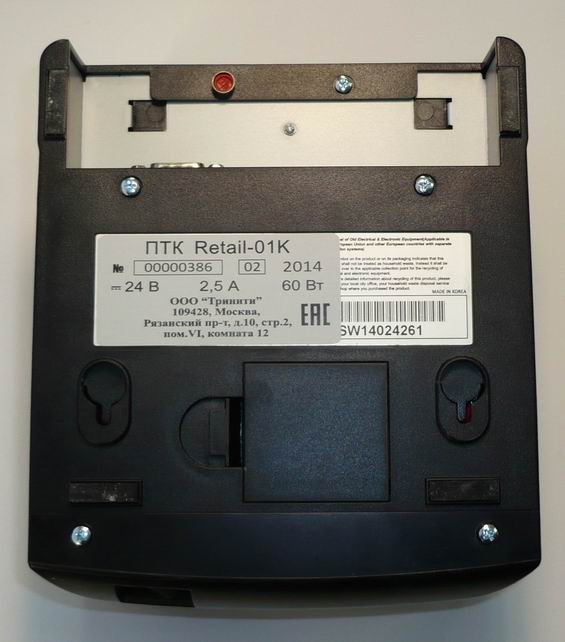

Рис. ККМ ПТК Retail-01K, вид снизу.

Аппарат фактически является клоном таких ККМ, как Bixolon 01-K и других на базе классического принтера этикеток, хотя есть и некоторые существенные отличия. Базовой моделью послужил корейский принтер SEWOO LK-T12EB, но вот материнская плата полностью выполнена в манере компании Штрих, она не является аппендиксом к плате принтера, она и есть плата принтера.

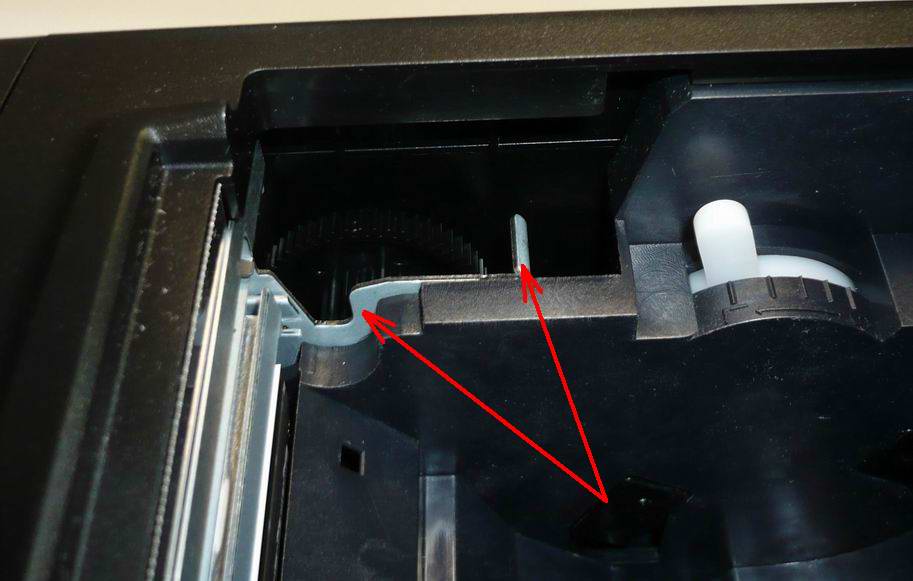

Рис. Полочка для блокировки рулона бумаги при вертикальном креплении.


Наличие на днище крепежных ушек и фиксирующей полки внутри отсека принтера недвусмысленно говорят возможности крепления к вертикальной поверхности. Подобный способ крепления уже положительно оценили в торговых сетях, и практически на всех вновь открывающихся торговых объектах ритейла можно увидеть  именно вертикальное крепление ККМ.

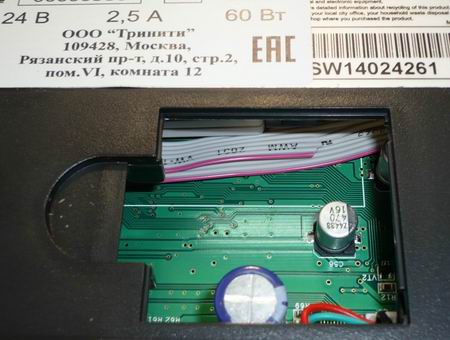

Рис. Заглядываем за защитную дверку на днище ККМ

На днище есть стандартная заглушка для DIP переключателей, в нашем случае под заглушкой мы видим только уголок ЭКЛЗ, который создает вредную иллюзию, ЭКЛЗ можно менять, не вскрывая ККМ, у нас достать ЭКЛЗ не получилось.
Все надписи на клавишах управления выполнены на английском языке, что хоть и не является положительным фактором, но сами надписи  являются стандартными для большинства принтеров.

Принтер.

Принтер выполнен по принципу «бросай рулон чековой ленты и работай», такой принцип подразумевает установку ведущего вала на крышке, а так же в случае заклинивания отрезчика невозможность открыть крышку принтера.

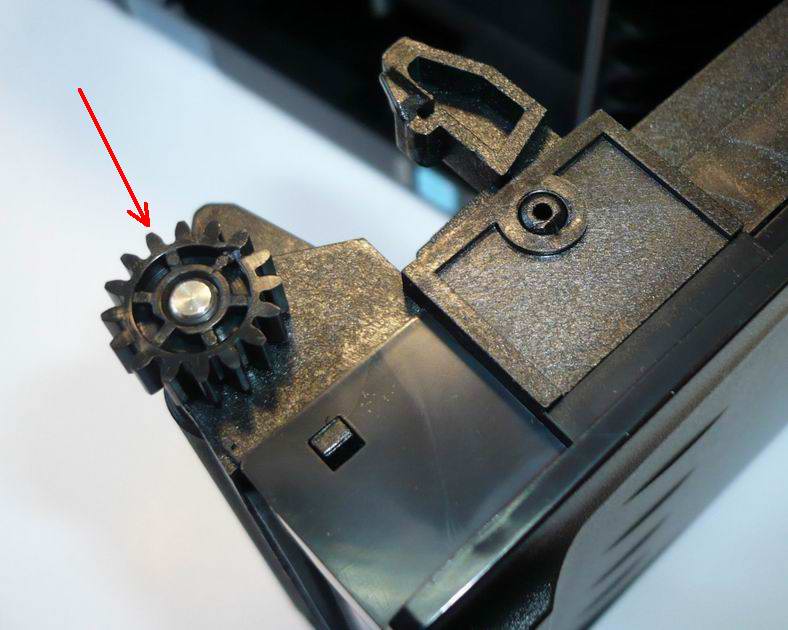

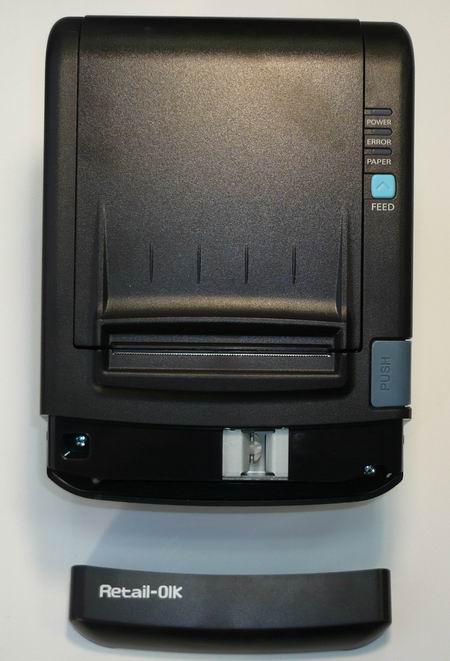

Рис. Доступ к ручному расклиниванию отрезчика, выполнен по классическому варианту.

Для доступа к заветной шестеренке  - ручного передвижения ножа для расклинивания отрезчика и соответственно крышки принтерного отсека, достаточно сдвинуть переднюю панель на себя, для удобства по бокам есть ребра.

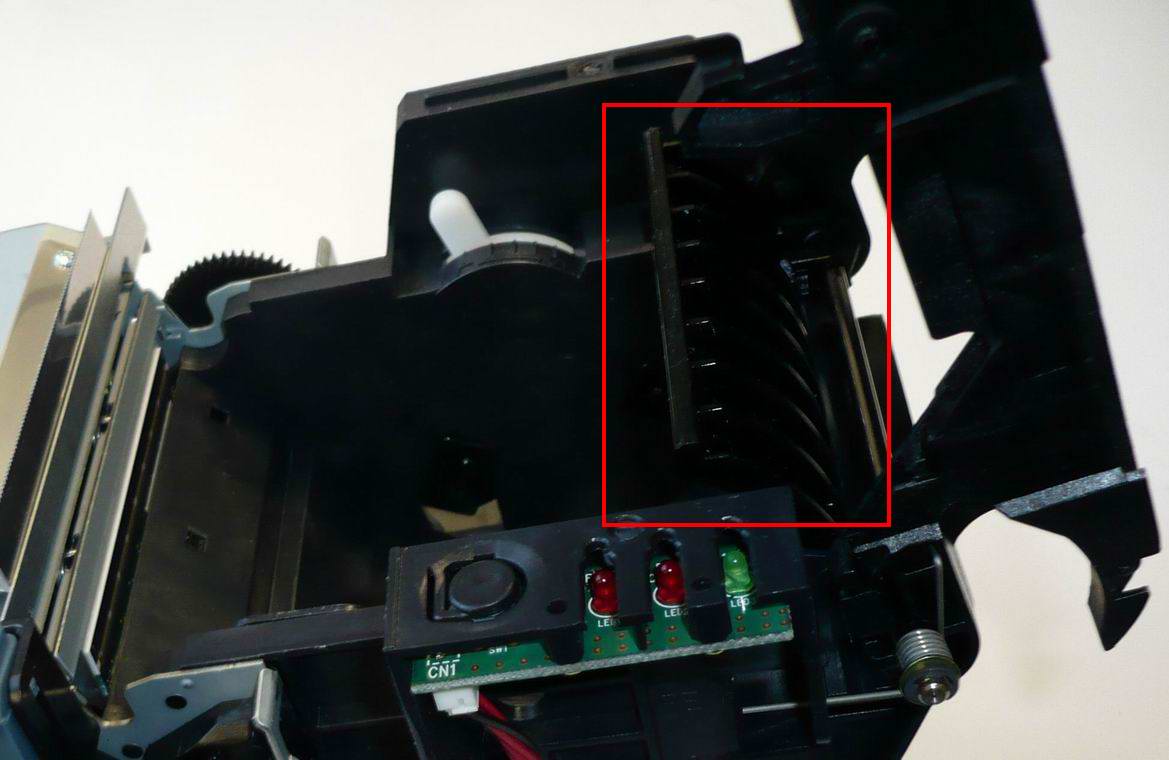

Рис. Станина крышки принтерного отсека без декоративной крышки выглядит очень основательной.

Без декоративной панели крышки принтерного отсека наблюдается усиленная и массивная  станина, которая хоть и из пластика, но на вид выглядит очень даже серьезно.

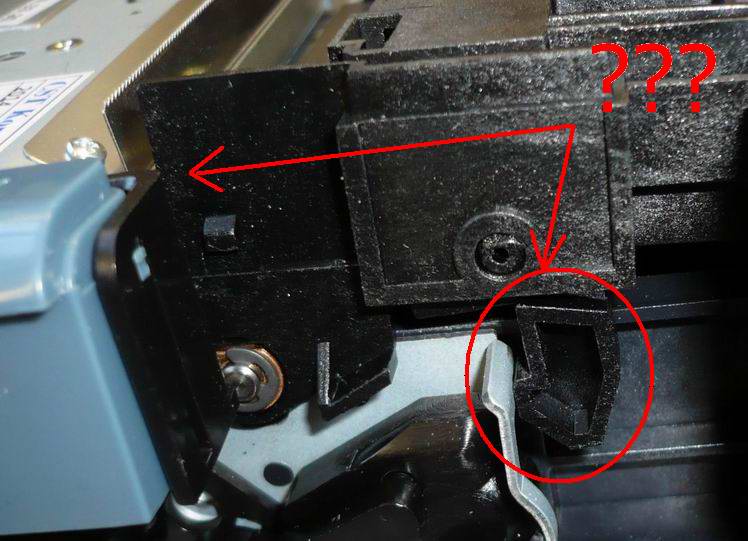

Рис. Без декоративной панели крышка теряет свою жесткость. На фото защелка освобождена, но крышка не открыта, крышку перекосило и она не открывается.

Однако массивность крышки является фикцией, жесткости явно не хватает. При снятой декоративной крышке жесткость падает настолько, что ее перекашивает  при попытке открыть с клавиши вплоть до заклинивания. Неприятным моментом является пластиковый зуб крепления крышки, а ведь на него приходится довольно серьезные нагрузки, обычно на таком нагруженном участке применятся железные элементы.


Рис. Станина принтера полностью  железная.


Рис. Такие подшипники скольжения выполнены с повышенной надежностью, хорошо виден фиксатор от возможного проворачивания.

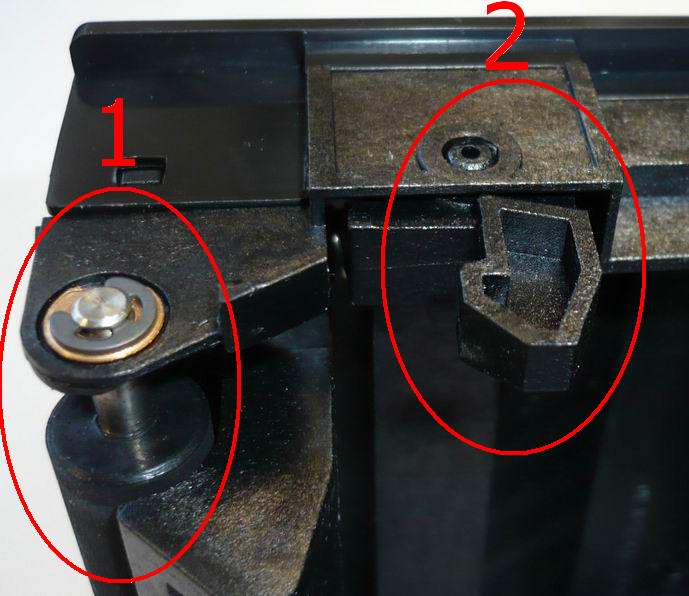

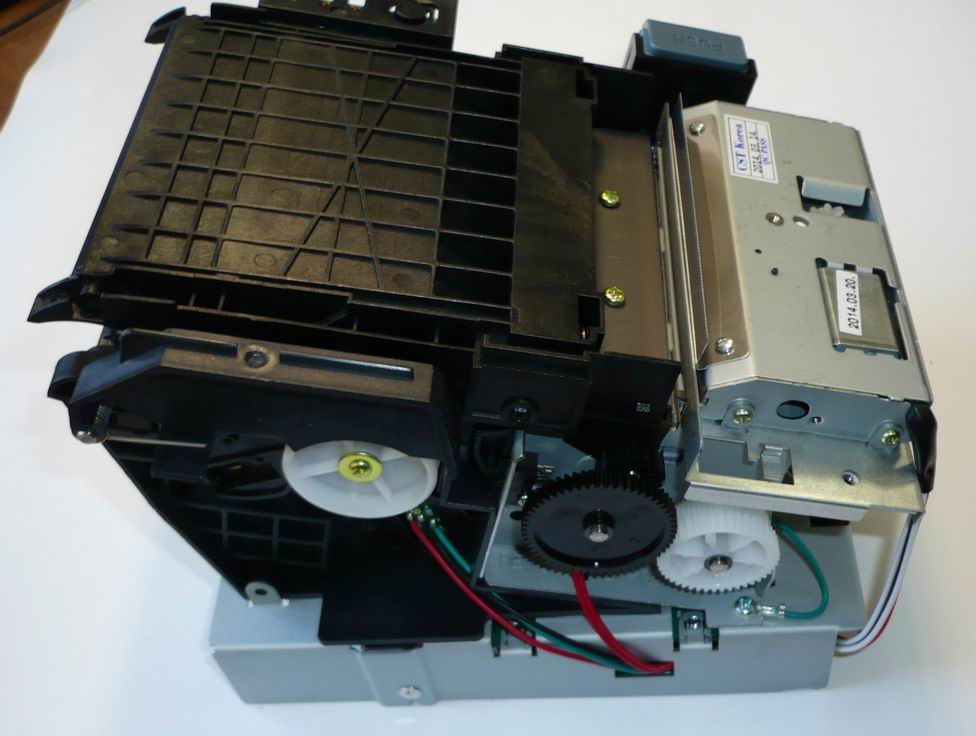

Рис. Механизм принтера 1 и механизм фиксации 2  разделены на два раздельных узла.




Рис. Шестерни механизма принтера имеют весьма серьезные габариты.

Кроме пластиковой крепежной защелки, все остальные элементы принтера вызывают уважение, стальная станина, крупные шестерни с зубцами рассчитанными на большую площадь соприкосновения, надежные подшипники скольжения на  фиксаторах, механизм защелки выполнен не на ведущем валу, а отдельным механизмом. Все эти факторы говорят о том, что принтер прошел серьезную обкатку и принтер явно не первой модификации.

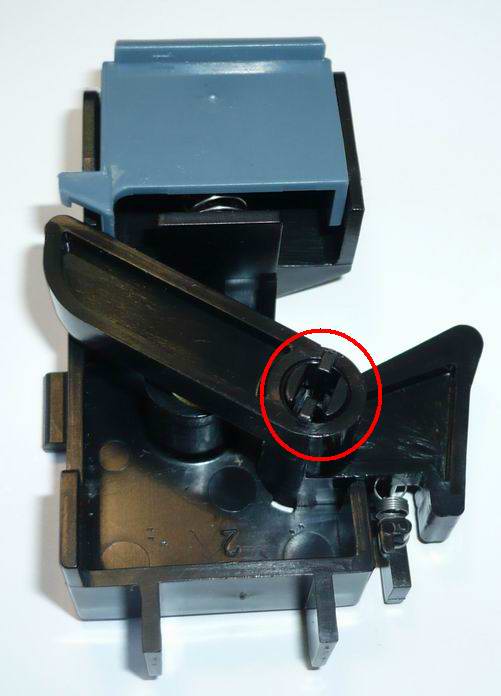

Рис. Механизм защелки фиксатора крышки принтера. Ось выполнена из пластика.

Отдельно хотелось бы рассмотреть механизм фиксации крышки принтера, он полностью выполнен из пластмассы, но больше всего вызывает опасение ось механизма выталкивания защелки. Формально можно отметить, что механизм защелки не имеет антивандальную защиту.

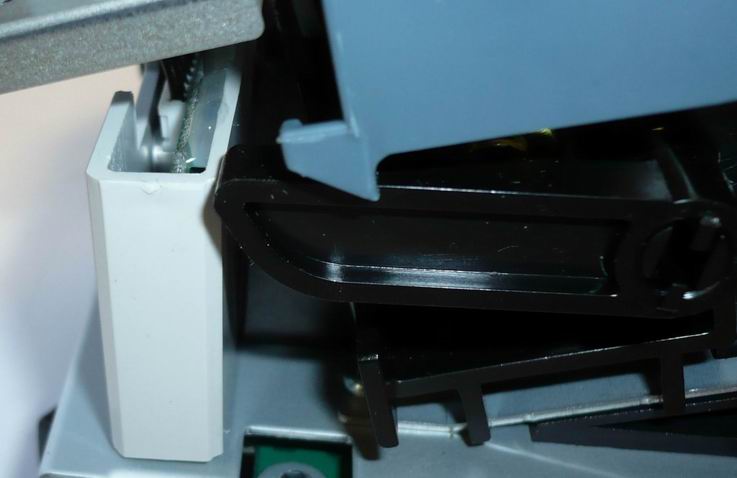

Рис. Рычаг крышки принтера не только открывает крышку, но и делает «массаж» блока ФП.

При открывании крышки рычаг давит на блок ФП, который и так держится на честном слове. Такая легкомысленная установка блока ФП мягко говоря удивляет.


Рис.  Удивительное по своей «надежности» крепление блока ФП.



Электроника.

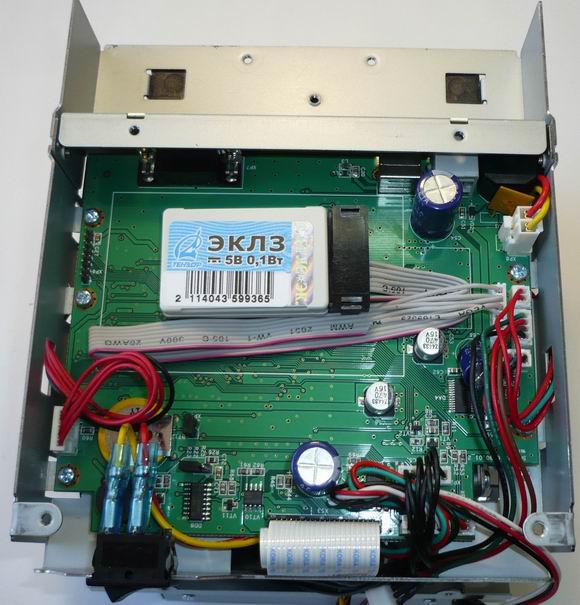

Рис. Материнская плата полностью заменила родную плату принтера.

Материнская плата, расположена в отсеке из  железа который защищает не только от электромагнитных помех, но и от попадания жидкости. Станина из железа обеспечивает крепление на винтах без единого самореза, при этом конструкция не позволяет даже случайно открутившемуся болту попасть на плату.

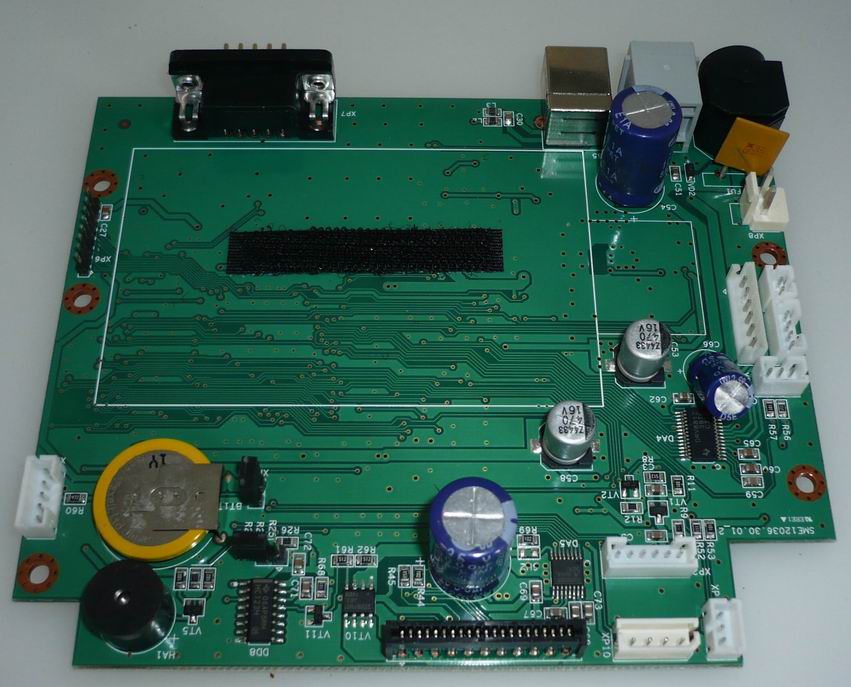

Рис. Материнская плата вид со стороны разъемов.

Если сильно не приглядываться к плате, то заметно явное сходство с ККМ Штрих-М-ФР-К. Два интерфейса USB и RS 232 делают ККМ более универсальным для подключения к компьютеру. Разъемы внутренней переферии выполнены классически и без всяких изысков в виде хитромудрых  защелок, но это больше плюс чем минус. Такие разъемы легко чистить в случае внешних воздействий, имеют большой запас шага между выводами, их оченьсложно, практически невозможно сломать от неправильных действий механика.

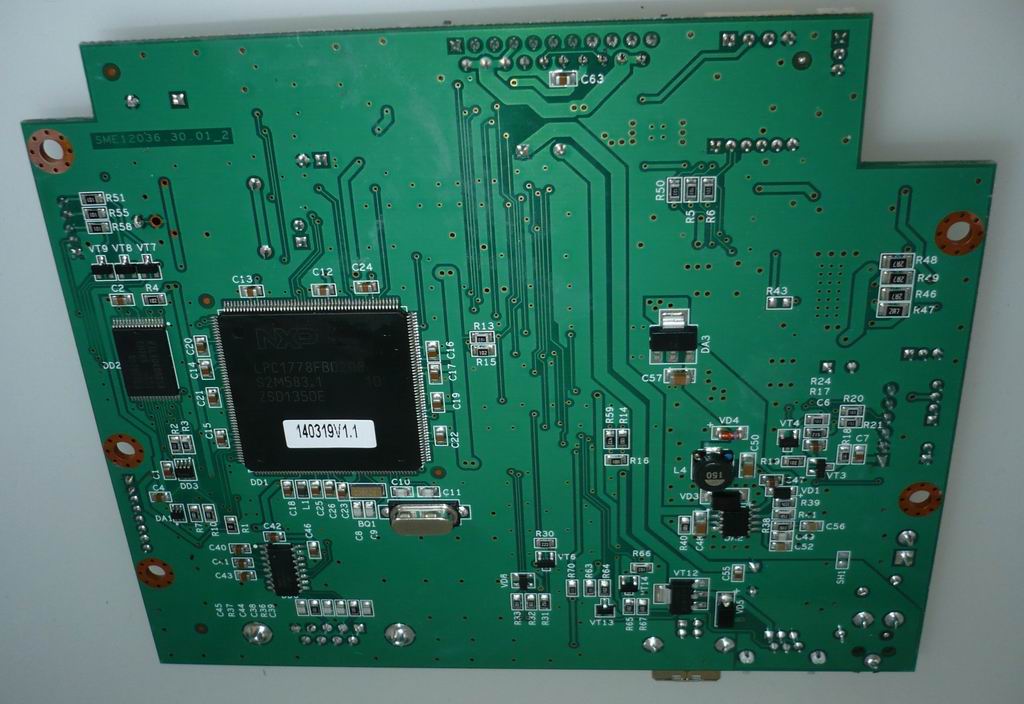

Рис. Материнская плата вид со стороны процессора.

Материнская плата имеет на борту процессор NXP, ОЗУ и формирователь сигнала STB на термопечатающую головку.

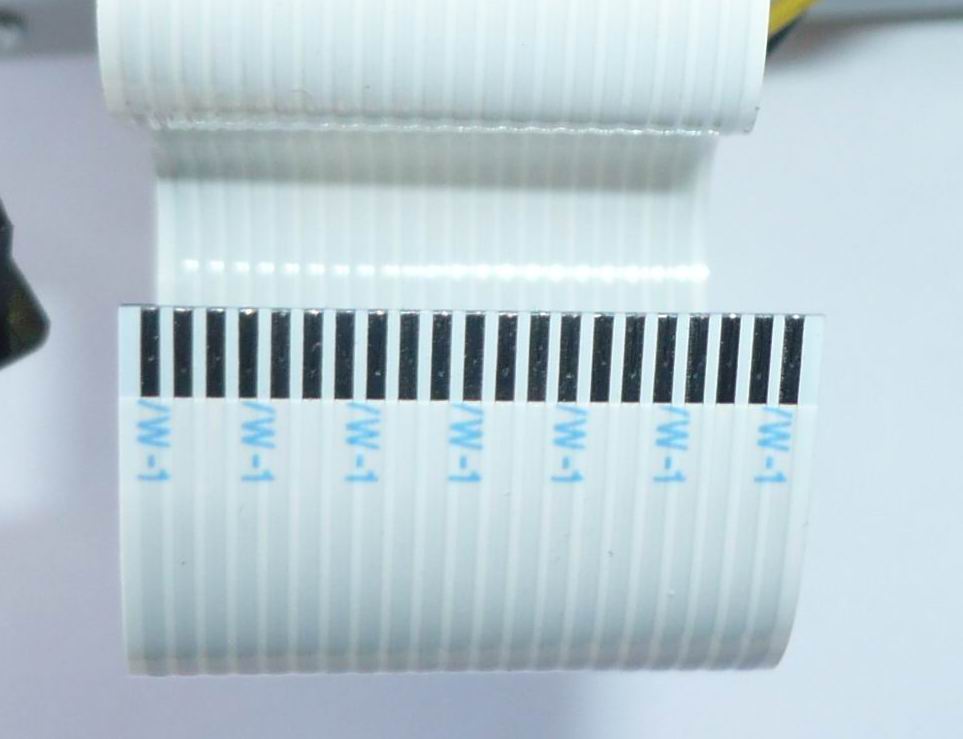

Рис. Привычный для Штриха шлейфа термопечатающей головки, большой шаг контактов гарантирует защиту от перекоса шлейфа.

Классический для Штрихов шлейф термопечатающей головки не может не радовать, широкий шаг контактов позволяет избежать выхода процессора  при перекосе шлейфа, как это происходит у FPrint XX.
