Samsung 710N, типовая неисправность
Samsung 710N, об этом мониторе не писал только ленивый. Но, как ни странно, об инверторе этого монитора вспоминается только при замене конденсатора в цепи питания инвертора.
Неисправность. Монитор кратковременно включается и тут же срабатывает защита. Инвертор IP-35135A: ШИМ BIT3105 и два ключа SP8M3 на 4 лампы CCFL.

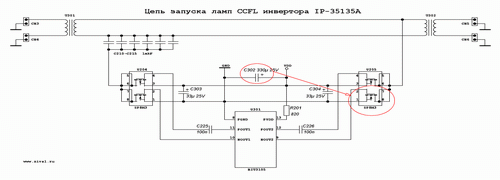

Рис. 1 Схема запуска ламп CCFL инвертора IP-35135А.
Инвертор работает на обоих полуволнах, что обеспечивает стабильную работу. При выгорании ламп CCFL инвертор начинает работать в более жестком режиме, с более высоким потреблением тока, и как результат выходит из строя ключевой транзистор с N-каналом в сборке U205 (SP8M3), в работе инвертора появляются гармоники, которые в свою очередь выводят из строя конденсатор фильтра инвертора С302. Особенностью данного ремонта является, при замене конденсатора С302 всегда выгорает, именно выгорает, транзистор с N-каналом в сборке U205 (SP8M3).

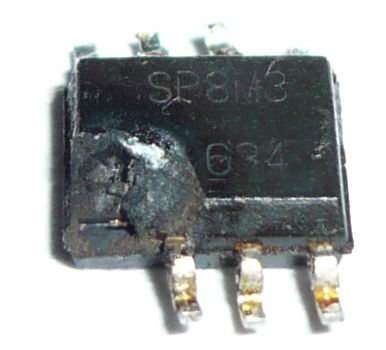

Рис. 2 Транзисторная сборка U205 (SP8M3) после замены конденсатора С302.
В интернете можно найти множество фото подобной рис. 2.
Рис. 3 Транзисторная сборка U205 (SP8M3).
Собственно весь ремонт заключается в следующем, заменили С302 -> меняем U205 (SP8M3), транзисторную сборку, которая подключена без конденсаторной развязки.
Рис. 4 Инвертор IP-35135A. вид со стороны деталей.
Рис. 5 Инвертор IP-35135A. вид со стороны пайки.
Количество ремонтов. Как только, количество перевалило за 10, счет перестал вестись. Стало ясно, что ремонт типовой.
P.S. Транзисторная сборка SP8M3, либо ее аналог (4501GM), довольно часто применяется в инверторах разных моделей мониторов. Старайтесь закупать данную позицию на склад в количествах выше, чем среднее число при заказе. Например, сборки транзисторов с одинаковой проводимостью почему то уходят реже примерно в два раза.
36 comments
P.S. Второй дубль я убрал, думаю он отправлен ошибочно.
Но в любом случае начинать надо с замены ключа SP8M и конденсаторов.
...начинает мигать индикатор вкл/выкл...
это значит что есть проблемы по +5В. Конденсаторы ставили новые?
PS. короткое нашёл в SP8M3,- решение (замена) монитор работает только вот это кондёра нет!!!!
Подкидываем заведомо исправные лампы, и включаем лампы на инверторе без скалера.
Блок питания отключаем от инвертора, проверяем держит ли блок питания нагрузку в 1-1,5А
Проверяем стабилитроны в обвязке ключей.
Подозрение на ШИМ - меняем ШИМ.
Ну и конечно конденсаторы в датчиках обратной связи питания CCFL ламп
Конечно проверить ВЧ трансформаторы, если нет прибора для проверки трансформаторов, то хотя бы сравните сопротивления обмоток.
P.S. Сами данный способ не проверяли, но по опыту можем сказать - что защита должна отключится.
Стоит ли менять высоковольтный электролит в БП? Он не вздут. Замерял напряжение на нём: до запуска блока питания или когда он уже перешёл в защиту, напряжение подскакивает до 350В, когда БП работает, напряжение на нём падает примерно до 215 вольт. При отключении питания напряжение падает до нуля почти сразу. Это нормально?
Кстати, БП иногда и вообще не заводится.. И ещё заметил, что если подключить к высоковольтному электролиту тестер - БП в этой ситуации сразу заводится, но так же работает до запуска подсветки.
Напряжения на выходе блока питания при отключенной второй плате - 5.1 В и 13.92 В, при подключении платы - напряжение почему-то становится значительно выше. Сейчас замерить к сожалению не смог, так как сейчас БП не захотел заводиться...
При подбросе напряжений замерил потребляемую силу тока. В 5-вольтной цепи монитор брал 1.45 А, в 13-вольтной - примерно 1.8 А.
В какую сторону копать?
По поводу высоковольтного конденсатора, иногда достаточно банального осмотра http://zival.ru/content/zamena-kondensatora-vysokovoltnogo-vypryamitelya-v-monitore-0
Уточните модель монитора и инвертора, так как у 710N всегда приходится менять SP8M, и то что она у Вас не сгорела удивляет. Вполне возможно у Вас 710V.
P.S. Так как ремонт 710N мы ВСЕГДА делаем с заменой SP8M, то уже давно не сталкивались с симптомами, что будет если ее не поменять.
Ещё раз рассмотрел высоковольтный конденсатор. Следов вытекания электролита не нашёл, вздутий тоже...
Модель монитора: Sumsung SyncMaster 710N.
Точно не знаю, где смотреть модель инвертора, но вот что я нашёл на моей плате БП с инвертором:
MT-17 REV1.0 2004.03.20
Model: IP-35135A
Кстати, транзисторные сборки у меня стоят не SP8M, а 4501GM.
SP8M3 или 4501GM разницы нет, у SP8M3 много аналогов.
Просто я думал, что если лампы горят, то с ключами U204, U205 всё в порядке...
Других ламп, к сожалению, нет. Обмотки уже проверял - на одном трансформаторе вторичка - 1133 Ом, на втором 1147 Ом. Думаю, разница не существенна.
Мне кажется, что дело не в инверторе, а в самом БП.. Ну а ключи не вышли из строя, так как скорее всего конденсаторы всё-таки были ещё не такие убитые.
И все таки грызут сомнения по поводу U205 , если одно плечо будет битое то при определенных условиях герератор может запустится. Ситуацию осложняет тот момент, что мы уже давно не ремонтируем 710N без замены ключа U205, с другой стороны если U205 не поменять, то в цепи +12В появляется короткое после нескольки секунд работы ламп на полубитых транзисторах.
Для тестирования взял автомобильную лампочку с 2 спиралями. При подключении к компьютерному блоку питанию она брала на одной спирали 0.33А, на другой 1.33А. При подключении к БП монитора 0.33А - спираль он потянул, а вот при подключении 1.33 - сразу надолго ушёл в защиту...
Кстати, смог замерить напряжения на выходах БП: при подключенной главной плате в 13-вольтовой части выходило 17.7В, в 5-вольтовой 5.08В; при отключенной главной плате в 13-вольтовой части 13.9В, в 5-вольтовой 5.1В.
Даже без нагрузки БП тихо стрекочит, при подключенной только главной платы без инвертора и лампочки - звук примерно от главного трансформатора становится уже довольно сильным.. Ну а при подключении лампочки вместо инвертора ещё громче. Не может быть пробой в трансформаторе? Но следов подгораний не видно. Правда я его на долго не пробовал включать..
При работе от компьютерного БП инвертор с подключенными всеми лампами брал 1.8А. Лампочку с 1.3А БП монитора уже не потянул (хотя, напряжение там было больше 12 вольт, так что и сила тока могла подскочить..). Сила тока в 1.8А - в пределах нормы?
Думаете всё-таки заменить U205?
1. С замены конденсаторов.
2. С замены сборки U205 (SP8M3).
Если вам лень это делать. Меняем только пусковой конденсатор, отключам инвертор (там есть перемычка на плате) и включаем монитор, подаем контрастную картинку и подсвечиваем монитор фонариком если картинка есть то 100% инвертор неисправен, то есть возвращаемся к пункту 1 и 2 в начале ответа. Так получается дольше, но по другому Вам не убедить выполнить пункты 1 и 2 сразу.
1. Если нет осцилографа то ремонт надо делать в слепую и действительно желательно поменять BIT3105.
2. Выпаять оба ключа U204, U205 (SP8M3) и проверить нет ли КЗ без них. Старые ключи не устанавливать, а ставить новые.
3. Дурацкий вопрос, но я его задам вы ставите ключи SP8M3?
По симптомам - виноват скалер, особое внимание на защитные диоды на входе VGA разъема.
здравствуйте, помогите с ремонтом монитора ViewSonic, не включается
блок питания вместо 5ти вольт выдает 2,5 и на кнопку включения не реагирует,
но при отключении платы матрицы напряжение восстанавливается и есть реакция на кнопку вкл
