SCAN COIN 303, замена подающего ремня

June 9, 2015 5353 просмотров

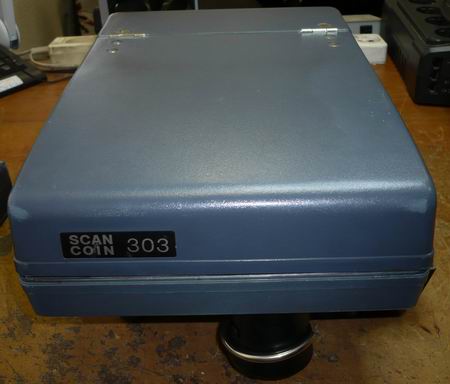

Сортировщик монет SCAN COIN 303

Введение. Ремонт, который опытный механик сделает за 5-10 минут не заслуживает даже отдельной заметки, все настолько просто и прозрачно, но … этот тезис действителен только для опытного механика. Ремонту был присвоен статус наипростейший, и соответственно был вверен специалисту с минимальными навыками ремонта данного оборудования, так сказать для ознакомления. Те результаты, которые показал неспециалист несколько удручили: стечение обстоятельств, отсутствие инженерного мышления, либо отсутствие опыта ремонта – мы не знаем, но один из этих факторов побудил сделать пособие для специалистов, которые не понимают логики работы подобного сортировщика монет. Ошибки механика мы рассматривать не будем, но их учтем в подаче материала.
Неисправность со слов заказчика. Сортировщик не считает монеты.

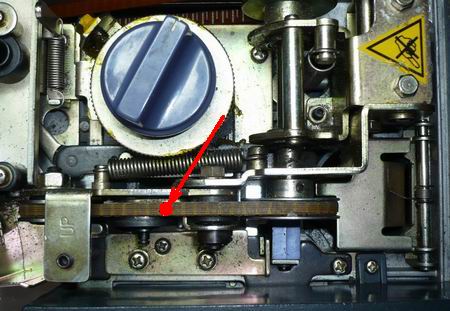

Первичная диагностика. Первичный осмотр сортировщика монет SCAN COIN 303

показал ремень захвата и подачи монет перевернут зубчиками вверх, то есть достаточно перевернуть ремень зубчиками вниз, как работоспособность восстановится.

Сортировщик монет SCAN COIN 303, 3177 Ремень подающий SC302/303 013266-000

Однако переворот  ремня результатов не дал, как только устанавливаешь ремень правильно, как он после одного оборота самостоятельно переворачивался в нерабочее положение. Внимательно рассмотрев ремень, было обнаружено, что с одной стороны клин был срезан, и поэтому ремень заваливался на эту сторону и переворачивался.

Исправный ремень снизу, отработавший сверху, выработка очевидна.

Требуется замена ремня.
Ремонт. Для замены ремня требуется

1. Отводим ограничитель ширины монет, в положение, при котором фиксатор не будет упираться в торец ограничителя при отгибании механизма.

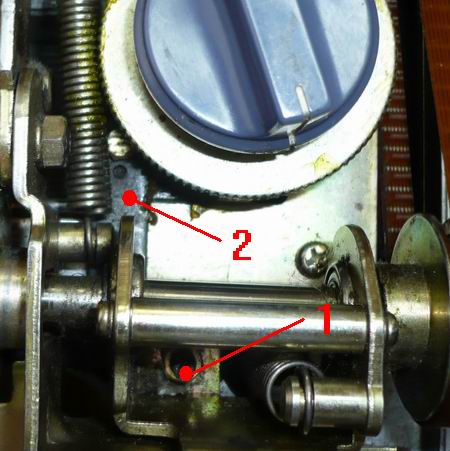

Вид сбоку. Ограничитель ширины монет (2) отводим от фиксатора (1)



Вид сверху. Ограничитель ширины монет (2) отводим от фиксатора (1)



2. Отгибаем передаточный механизм отверткой вверх

Отгибаем передаточный механизм вверх для извлечения подающего ремня.

На фото ведущий ремень снят, мы его сняли для подстраховки, что бы не порвать. На предствленном  фото ведущий ремень находится в ненатянутом положении, так делать не рекомендуется, так как придется разбирать низ и надевать слетевший ремень на ведущую шестерню, это несложно, но является потерей времени. В принципе ведущий ремень рассчитан на подобную процедуру, и его не обязательно снимать с подающего шкива, при желании можно отгибать механизм и пальцами, он отгибается без особых усилий.

3. Меняем подающий ремень на новый.

На этом месте описание ремонта следовало прекратить, если бы не странный шум при сортировке монет. Выяснилось, почему ремень был срезан с одной стороны, оказывается до нас сортировщик ремонтировали и настроили не зазоры некорректно.

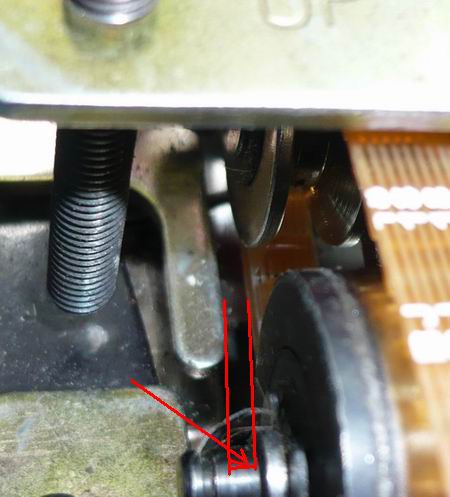

Зазор сразу после замены подающего ремня



Зазор после регулировки натяжения подающего ремня

Факт необходимости регулировки зазора более чем удивителен, если учесть, что подобная регулировка не предусмотрена конструкцией сортировщика. При детальном изучении выяснилось, кто то пытался натянуть подающий ремень, но переусердствовал, и натянул ремень так, что фиксатор натяжения уперся в станину, в результате подающий ремень просто срезало с одной стороны и начало переворачивать.

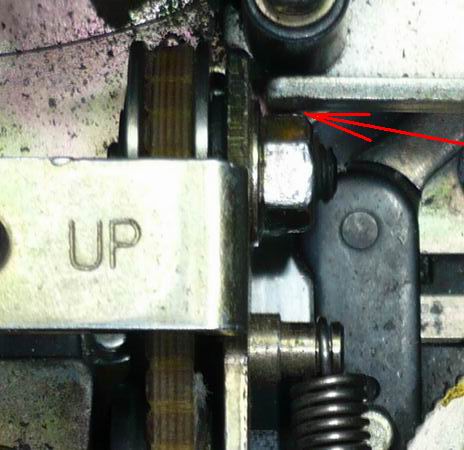

Упор не упирается в станину, зазоры регулируется пружиной



Упор упирается в станину, зазоры не регулируются пружиной

Заключение. Данный ремонт вызвал грустную улыбку. Лет 10 назад, подобный ремонт силами нашего сервисного центра был бы невозможен, дело в том, что ремни специфические и заказать их можно только в Гамма Центре. В свое время мы пытались получить статус авторизованного сервисного центра на продукцию Гамма Центра, но получили отказ, прошло 10 лет и выясняется политика дистрибьютора несколько изменилась, ЗИП теперь можно покупать даже без статуса авторизованного сервисного центра. То есть ради того что бились несколько лет назад и не смогли добиться, через некоторое время потеряло свою актуальность и стало невостребованными, очевидно рыночные отношения могут менять политику генеральных поставщиков в сторону сервисных центров.
