Счетчик купюр DIPIX DBM 5000 сбоит.

July 4, 2013 336 просмотров

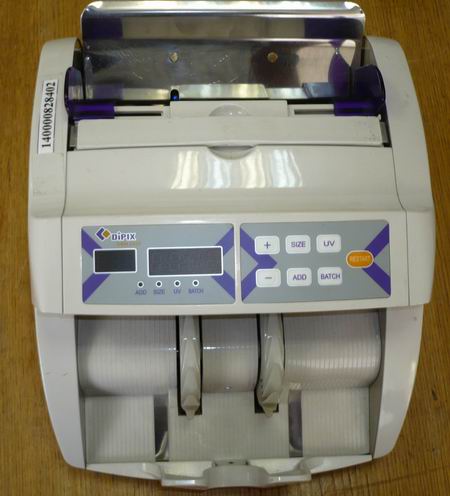

Счетчик банкнот DIPIX DBM 5000

 Неисправность со слов заказчика. Периодические сбои, не считает купюры, живет своей жизнью. Видео прилагается. Скачать в формате .3gp.
Первичная диагностика. Неисправностей не выявлено в течении недели мягкой эксплуатации. На всякий случай заменена материнская плата и счетчик возвращен клиенту.
Ремонт. Жалобы не прекратились. Пришлось проводить более глубокий анализ. Питание материнской платы идет с 7805, что в принципе отметает проблему блока питания. При тестировании было выявлено, что сигнал ALE с процессора периодически срывается при включении, несмотря на то, что цепь RESET работает по простому алгоритму и в принципе не может неисправной. Выяснилось, что процессор работает на третьей гармонике кварцевого резонатора 40 мГц, после замены кварцевого резонатора на 12 мГц сигнал ALE с процессора при включении перестал срываться. Работа счетчика купюр на стороне заказчика стала устойчивой.

P.S. При ремонте обнаружилось, что во всех случаях в панельку не вставлены процессор и LM324, постарайтесь проверить качество  установки всех микросхем на колодках.

Таким простым способом отремонтировано 6 +1 счетчиков купюр DIPIX DCM 5000 сбои исчезают навсегда.
