Dipix DBM 9200 - не работает основной двигатель. Диагностика. Ремонт.
Со времен ремонта принтера CM6337, не встречались с поломкой «разбери меня», когда необъяснимая и с виду абсолютная неидентифицируемая поломка, легко и непринужденно устранялась простой разборкой и сборкой принтера. Что было изменено сборкой – разборкой неясно, но принтер исправно работал два три месяца до следующей поломки. Так же именно на этом примере, впервые пришлось столкнуться с правилом, - прогоревший текстолит необходимо полностью удалять.
Счетчик купюр пришел в ремонт, хоть и с простой поломкой, не работает основной двигатель, сгорел резистор R9 (10Вт 51Ом) в цепи питания основного двигателя, как и стеклотекстолит между контактами «MT-» и «COM» разъема IMT3.
Сгоревший резистор R9 10Вт 51Ом

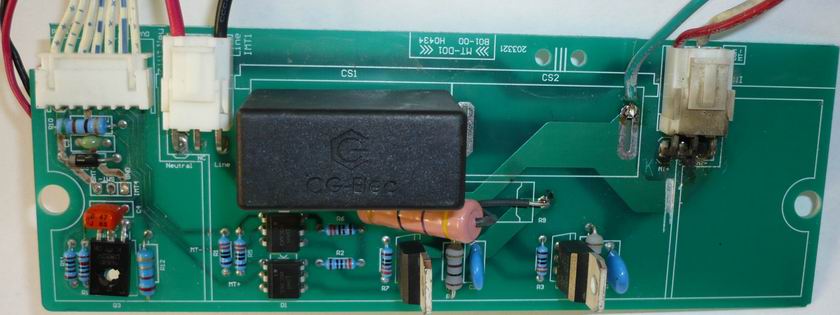

Резистор R9 5Вт 47Ом установлен только на время диагностики, в дальнейшем он будет заменен на 10Вт 51Ом

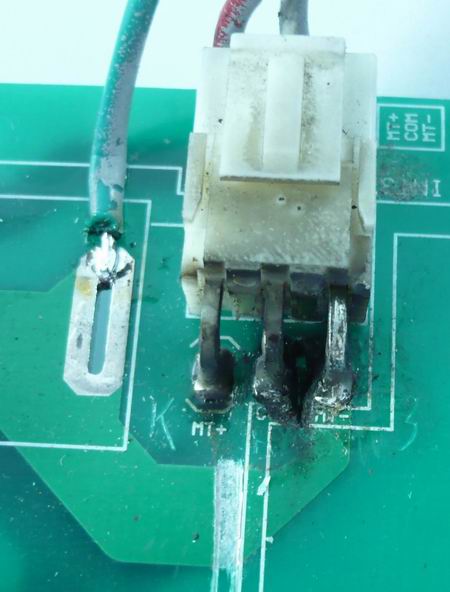

Частичное удаление угля, несмотря на сквозное отверстие в плате для удаления остатков угля, полностью уголь удалить не удалось, при включении возник мини пожар на месте старого пожарища. Для устранения возможных повторений подобных мини пожаров, контакт «MT-» был исключен из цепи питания двигателя, контакт выполнен напрямую.
Счетчик купюр DIPIX DBM 9200.Разъем при ближайшем рассмотрении, даже полный пропил между контактами не помог исключить мини пожар между контактами при включении основного двигателя.
После восстановления работоспособности проявилась новая неисправность, при постукивании по корпусу счетчика купюр, включался основной двигатель. При внимательном рассмотрении выяснилось, достаточно шевелить разъем кабеля 220В, для несанкционированного запуска двигателя. Несмотря на то, что при разборке узла неисправность не обнаружена, но после сборки, счетчик купюр восстановил свою работоспособность – больше двигатель отказывался запускаться непроизвольно. Что было причиной несанкционированного запуска двигателя, так и не удалось выявить.
Заключение. Почему же такому простому с виду ремонту, с которым может справиться ремонтник самой низкой квалификации, уделено внимание. Сложность этого ремонта заключается в его незаконченности. С одной стороны все детали исправны, за исключением R9 (10Вт 51Ом), но мы видим явный перекос в работе, для того что бы выжечь плату до состояния угля надо сильно постараться, скорее всего эта поломка вторична. Вероятно, первичной поломкой является дефект с непроизвольным включением основного двигателя. Поэтому при появлении в ремонте счетчика купюр DIPIX DBM 9200 с похожими симптомами, необходимо больше уделить внимание входным цепям 220В, для локализации первичной неисправности.
