Сетевой фильтр, на примере Pilot L.
Пришла в ремонт партия новеньких сетевых фильтров, вроде ломаться там нечему, но как говорится и на старуху бывает проруха- сломались. Симпатичный такой сетевой фильтр, в руках приятно держать, сделан с умом. Разбираем, чиним, закрываем, обычный китайский брак, экономия на олове у китайцев на высшем уровне – олова практически нет, элементы держатся на честном слове. Казалось бы, простой ремонт – если бы не одно но… на глаза попалась накладная на товар, судя по которой? данный сетевой фильтр стоит почти в пять!!! раз дороже обыкновенного сетевого фильтра. Следующий пациент уже разбирается и ремонтируется более внимательно.
Сетевой фильтр Pilot L
Внешний вид. Корпус выше всяких похвал, в отличие от собратьев, пластик приятен на ощупь. Клавиша включения сделана в углублении и не выступает за габариты корпуса, а это значит, что случайного выключения не произойдет при случайном воздействии на корпус. Очень приятный бонус, который почему то в дешевых сетевых фильтрах игнорируют. Есть розетка под обыкновенную советческую вилку, удобно сделанная, со срезом под включение блоков питания. Внешний вид и удобство на твердую пятерку.
Начинка. Провод выполнен с сечением меди достойным для заявленного тока в 10А. Салазки под контактные группы выполнены на усиленных стойках, однако на одном из новых присутсвует сломанная стойка, пкстячо, а неприянтно. Сетевой фильтр выполнен по самой простой схеме, так сказать очень простой, но эффективной. Имеет двойную индикацию, индикатор включения – выполненный непосредственно в выключателе. И индикатор непонятно чего, судя по описанию на коробке индикатор исправности состояния защиты, выполнен на светодиоде. В защите присутствует тепловой биметаллический предохранитель, обыкновенный предохранитель и выключатель, разрывающий обе фазы. Собственно - это практически максимальный тип защиты для данного вида устройств. В фильтре установлен варистор параллельно входу для защиты от выбросов и скачков напряжения. Для ВЧ фильтрации (гасится противофазная составляющая помехи и синфазная составляющая помехи) установлены три конденсатора Y типа, производитель не стал заморачиваться на конденсаторах Х типа, хотя наверно здесь можно было сэкономить. Для представителя начального уровня защиты в линейке сетевых фильтров - достойная защита на пять с плюсом.
Цена. Вот тут какая то непонятность. Если взять обыкновенный удлинитель стоимостью 100-200 руб. Добавить начинку описанную выше получится удлинитель 150-250 руб. При том качестве сборки, которое наблюдается в текущий момент (два вернувшихся фильтра из за некачественной сборки небольшой пример, но все же есть повод задуматься). Пластик проверялся зажигалкой, пластик горючий, поддерживает горение, при горении выделяется едкий черный дым с копотью. Схема указанная на сайте изготовителя www.zis.ru и схема встретившаяся в ремонте имеет принципиальные отличия, на плате даже нет посадочных мест под неустановленные элементы.

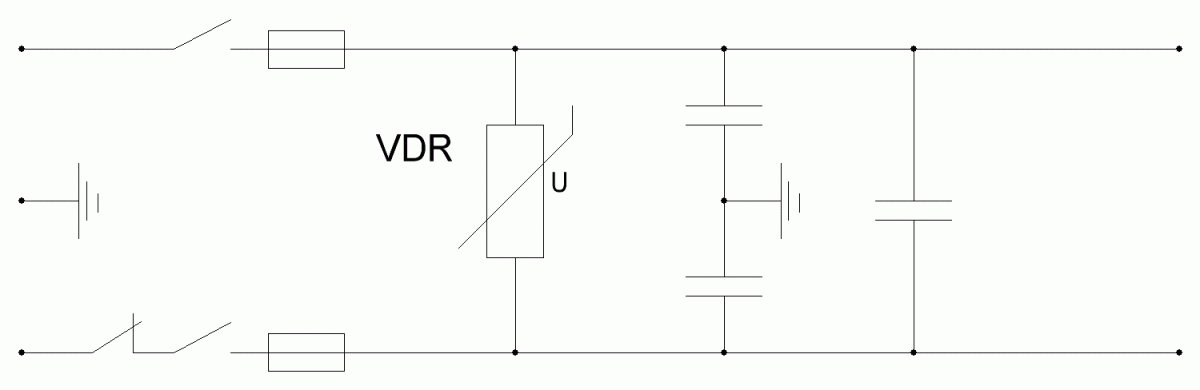

Рис.1 Схема сетевого фильтра Pilot L с сайта производителя.
Рис.2 Схема сетевого фильтра Pilot L разобрали и увидели
Как видим отличия есть только в реализации ВЧ фильтра. Схема больше всего соответствует схеме, которая изображена на коробке. Остальные деньги платятся за гарантию того, что сетевой фильтр соответствует ГОСТ Р 51322.1-99. Цена твердая двойка.
Рис.3 Cетевой фильтр Pilot L в разобранном виде
Выводы. Если есть лишние деньги - брать однозначно, правда рассматривать, как очень хороший сетевой удлинитель, с базовым (точнее начальным) фильтром ВЧ помех . Cетевой фильтр Pilot, даже начального уровня, дает максимально возможную защиту, правда только на отключение, но и это уже заслуживает уважения. Но не в коем случае не рассматривать сетевой фильтр Pilot L, как сетевой фильтр который Вас избавит от всех помех. Для этого нужен всетаки настоящий фильтр, даже например из этой же линейки , только классом повыше.
P.S. Ради интереса разобрал домашний Pilot L, купленный ооочень давно. Схема полностью соответсвует тому, что указано на сайте производителя.
