Штрих-ФР-К, тускло печатает при старте

31 августа 2015


Странный дефект печати, в начале печати яркость заметно ниже чем в конце чека.

Введение. На довольно странный дефект стали жаловаться наши клиенты, не то что бы неисправность была критической, но привередливым клиентам такой дефект печати не нравился. У заказчика неисправность проявлялась стабильно, в то же время в мастерской дефект принципиально отказывался проявляться. Ремонт принял затяжной характер, не столько из за сложности, сколько из-за неправильности ремонтно-диагностических работ и стечения обстоятельств.

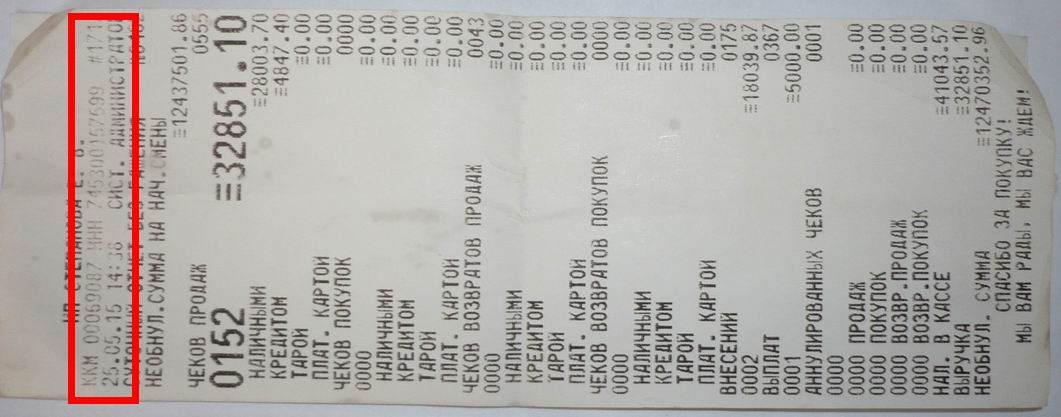

Неисправность со слов заказчика. При печати чека, первые две строчки печатаются с заметно низкой яркостью печати.
Первичная диагностика. Технологическое обнуление не решило проблему, смущал и тот факт, что все ККМ в магазине имели одинаковый дефект и вместо стандартного комплекса диагностических работ меняли материнскую плату, принтера, бумагу, дорабатывали рабочее место от статики, дополнительно делали заземление. Танцы с бубном вокруг неисправного ККМ могли продолжаться бесконечно, пока не заменили блок питания на заведомо справный – неисправность тут же пропала.
Ремонт. Блок питания PW-060A-01Y240

имеет классическое исполнение, поэтому проблем с его ремонтом не возникло

схема блока питания PW-060A-01Y240.

Стандартная неисправность блока питания на 38xx - выход из строя пускового конденсатора, в нашем случае это С2(47мФ*50В).


Пусковой конденсатор С2(47мФ*50В) в блоке питания PW-060A-01Y240

После замены пускового конденсатора были проверены конденсаторы фильтра С4, С5 (470мкФ*35В), но они оказались абсолютно исправны, поэтому менять их не стали.
Заключение. Непонятно как у ККМ Штрих-ФР-К оказались подобные блоки питания, но очередной раз удивились надежности и живучести этого ККМ, попытка запитать от неисправного блока питания Штрих-М-ФР-К не увенчалась успехом, ККМ просто не смог включится, а его светодиоды начинали изображать ошибку ОЗУ, в то время как Штрих-ФР-К просто тускло печатал две строчки в начале текста. Также удивил синхронный выход пусковых конденсаторов в блоке питания PW-060A-01Y240, совпадение или бракованные конденсаторы, мы не знаем.
