Штрих-М-02Ф - клин ножа отрезчика + неисправность устройства модернизации (УМ-ка)

October 2, 2020 191 просмотров

Введение

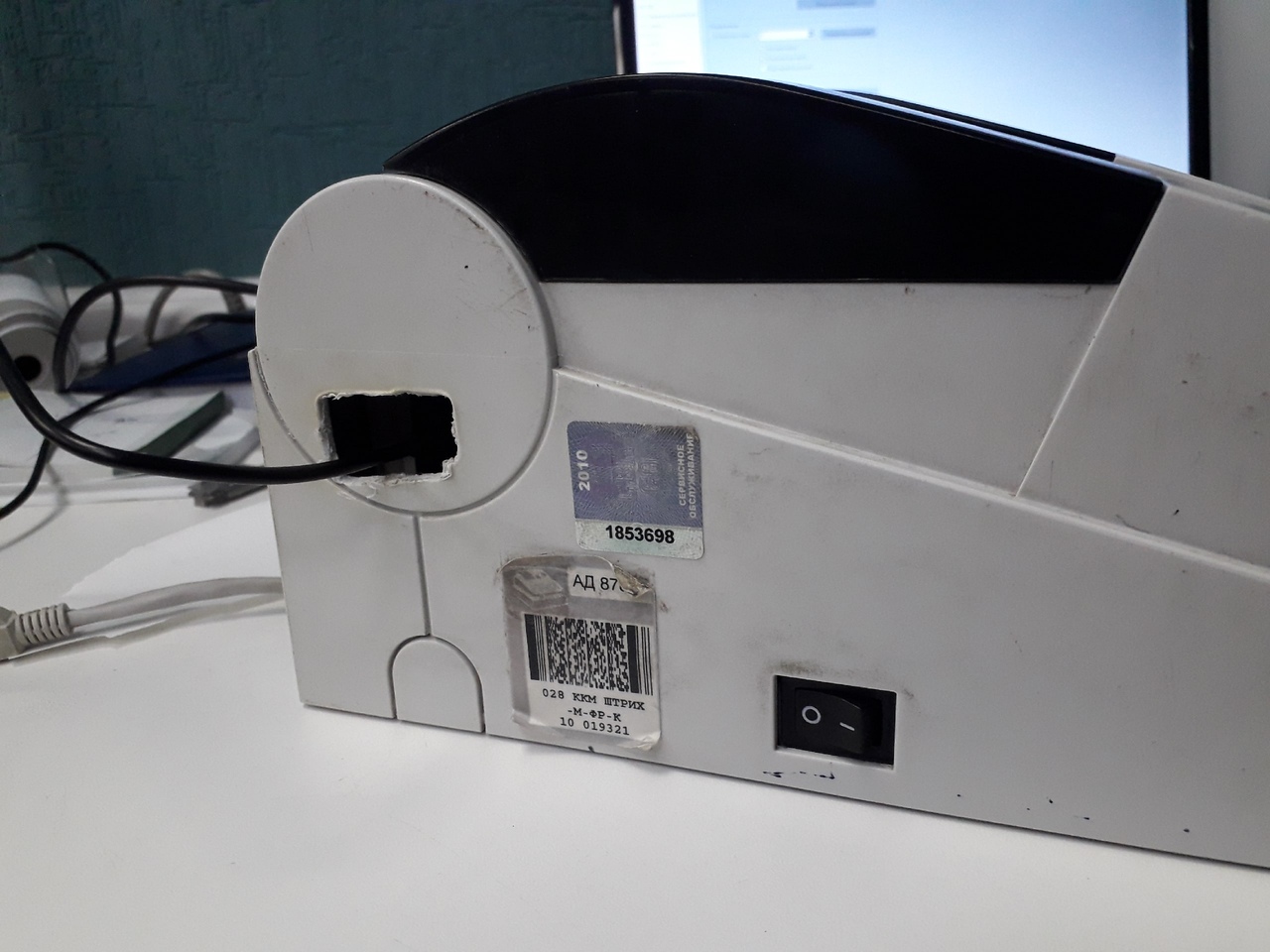

Когда касса эксплуатируется повседневно и при большом потоке покупателей, отсутствие надлежащего технического обслуживания зачастую приводит к выходу ее из строя в самый не подходящий момент. В данной статье расскажу вам о кассе Штрих-М-02Ф с DutyFree, в которой среди смены заклинил отрезчик и, со слов кассира, присутствовал запах чего то перегоревшего.

Первичная диагностика

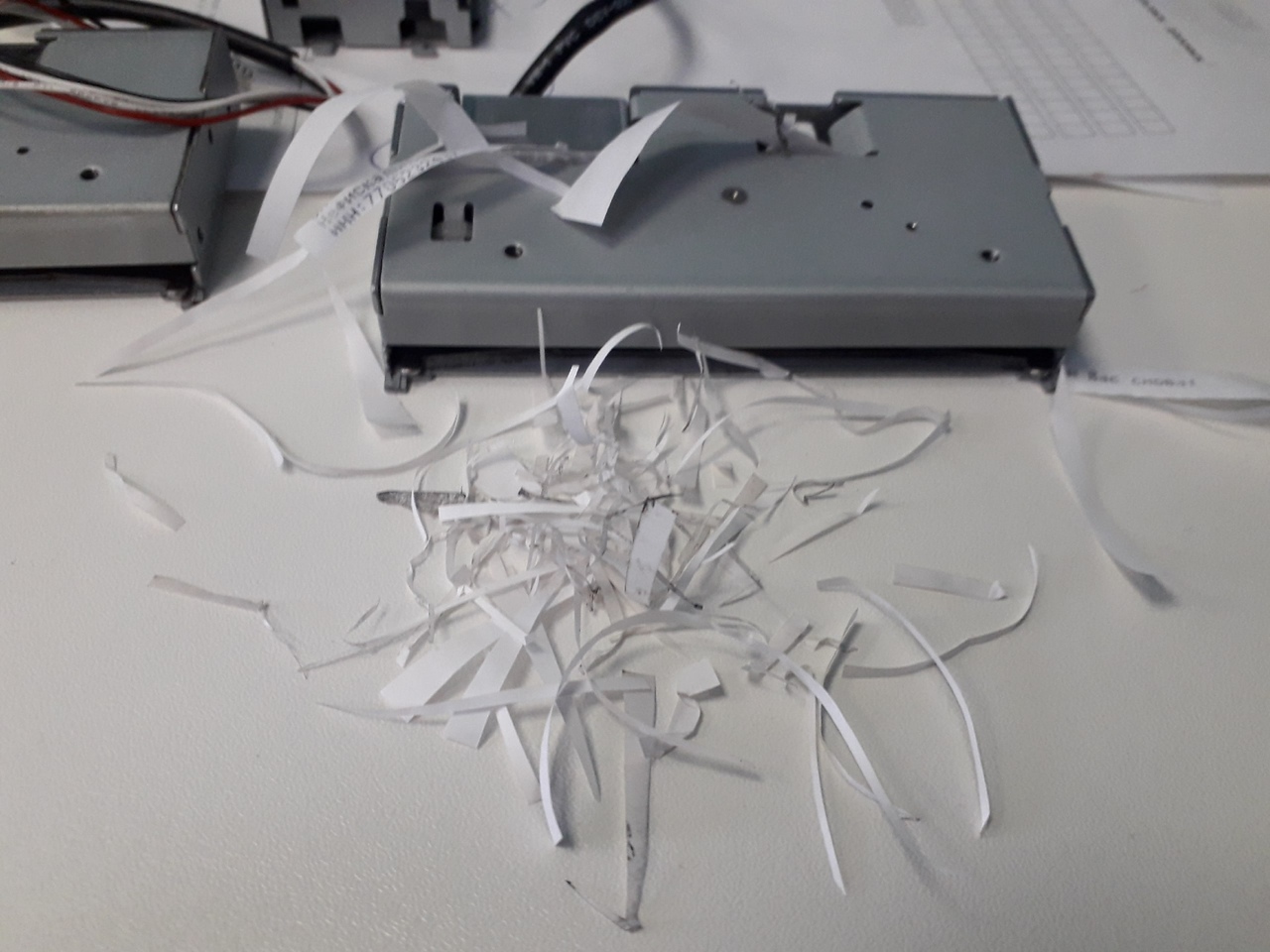

На кассах семейства Штрих-М-(01Ф, 02Ф), Штрих-Лайт-(01Ф,02Ф) и других, при заклинивании ножа, при нажатии длинного запроса в драйвере ККТ будет отображаться "Ошибка 113 - ошибка отрезчика". Программно устранить проблему не выйдет и необходим полный разбор кассы и самого печатающего механизма. Скорее всего он будет забит мелкими обрезками от чековой ленты. Так и было в нашем случае.



Ремонт отрезчика

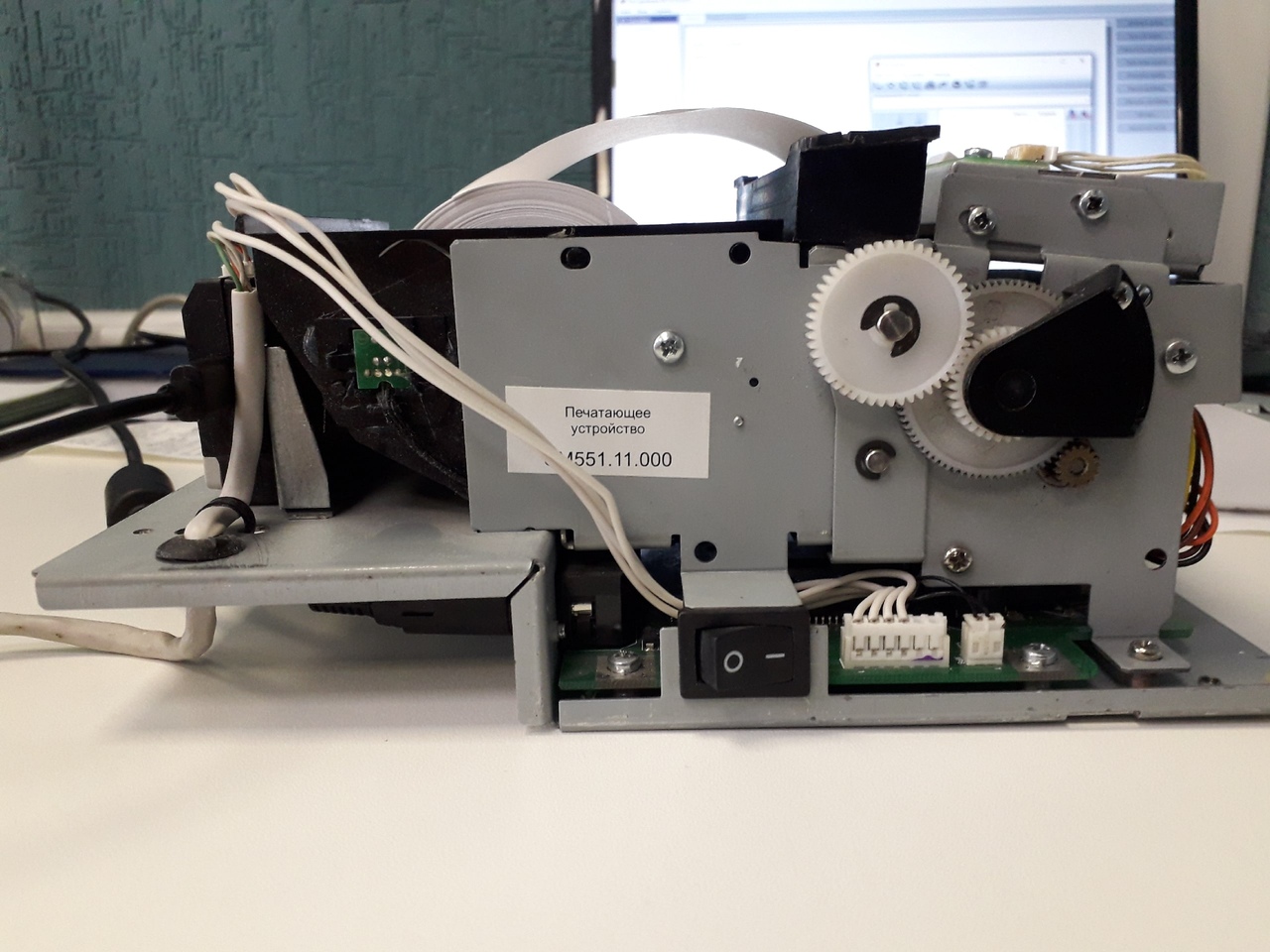

Разбираем печатающий механизм, который состоит из двух частей:

  • верхней части, на которой установлен двигатель с червячным передаточным валом на шестерню;
  • нижней части, на которой непосредственно установлен сам V-образный нож.

Диагностика и обслуживание ножа

  1. Производим чистку площадки, где установлен сам нож.
  2. Снимаем нож. Для этого выкручиваем два болта на мембране (пластине).
  3. Проверяем на наличие выработки, если очень большая, что V-образный нож болтается в своем рабочем положении при затянутой до упора удерживающей его пластине - заменить на новый отрезчик.
  4. Так как касса работает в режиме 24/7, есть большая вероятность того, что от заводской смазки уже давно не осталось следа, при этом от избыточного трения нож как раз таки подклинивает.
  5. Хорошо все вытираем.

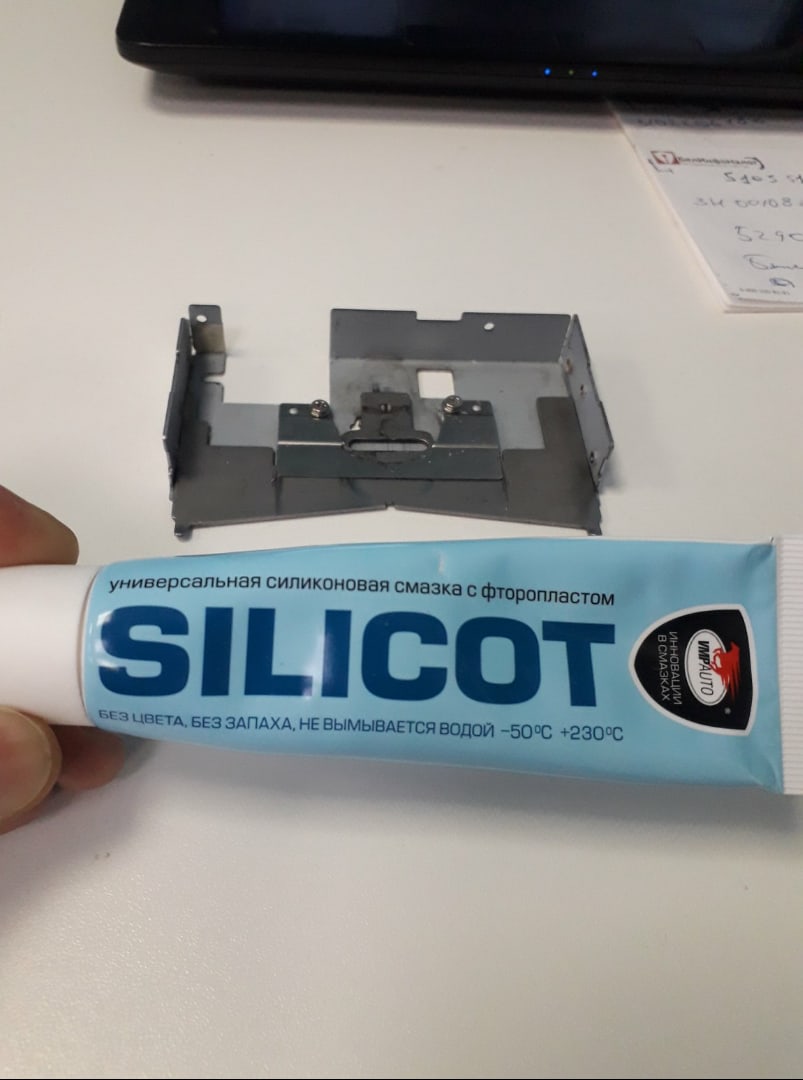

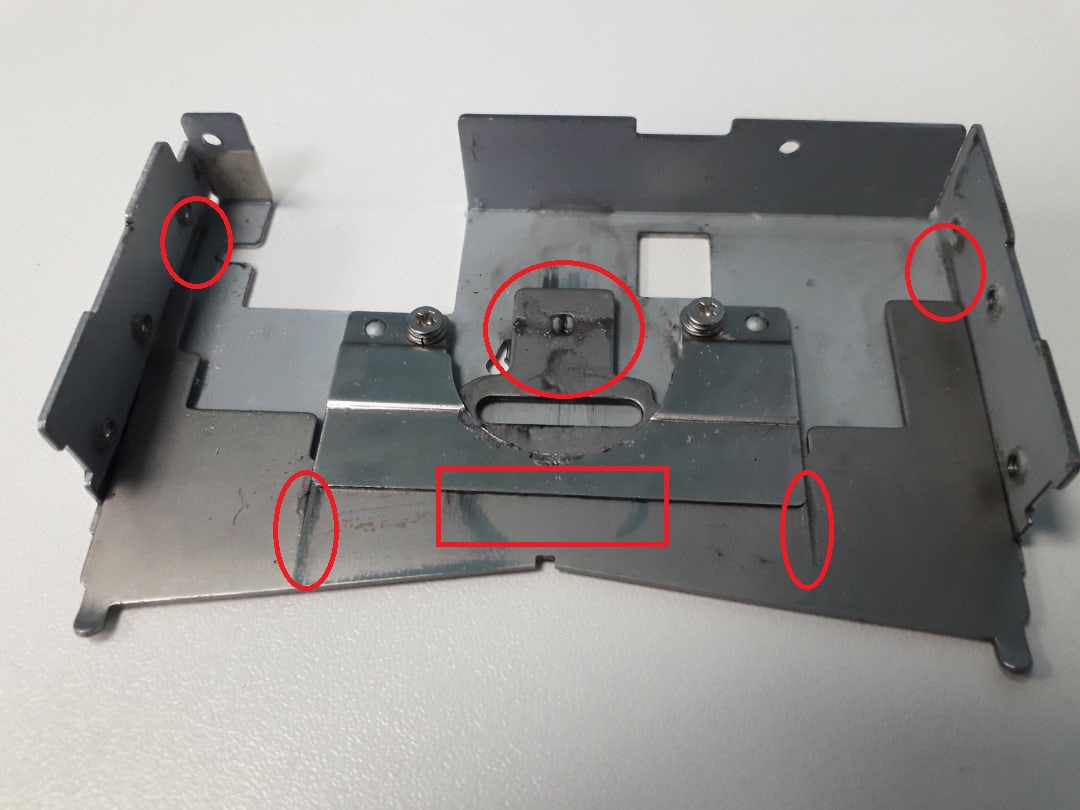

  6. Все участи трения, которые указаны выше на фото смазать графитовой смазкой. Под рукой ее не было, а был тюбик "Силикота" - это универсальная силиконовая смазка с фторопластом, которая тоже справится с задачей. На крайний случай, подойдет любое машинное масло, но только не сало.
  7. Все собираем в обратной последовательности

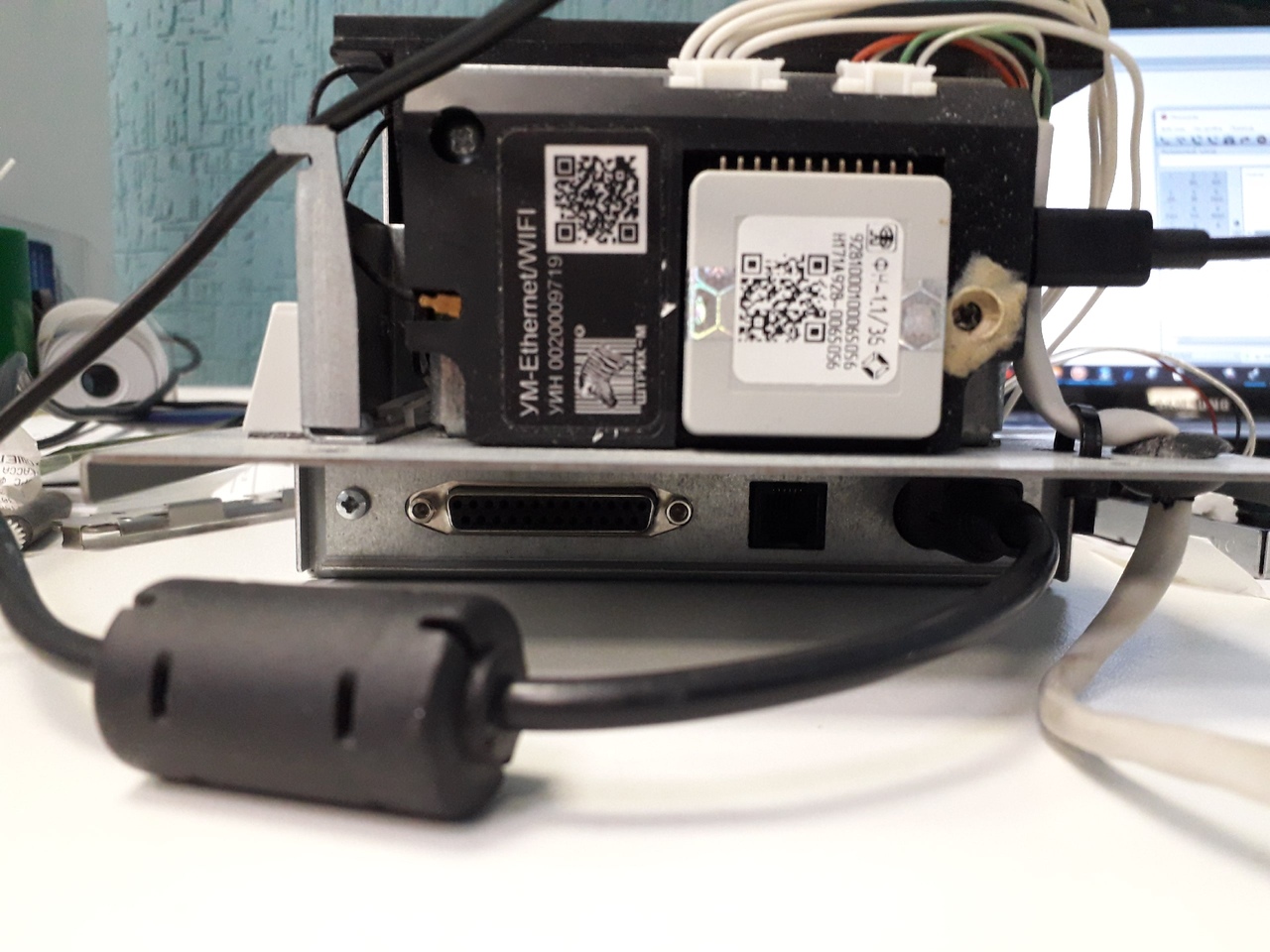

Далее нужно проверить устройство модернизации (УМ-ка) так как касса не определялась в Драйвере ККТ,  и проверить слова кассира что чувствовался запах какой то гари.

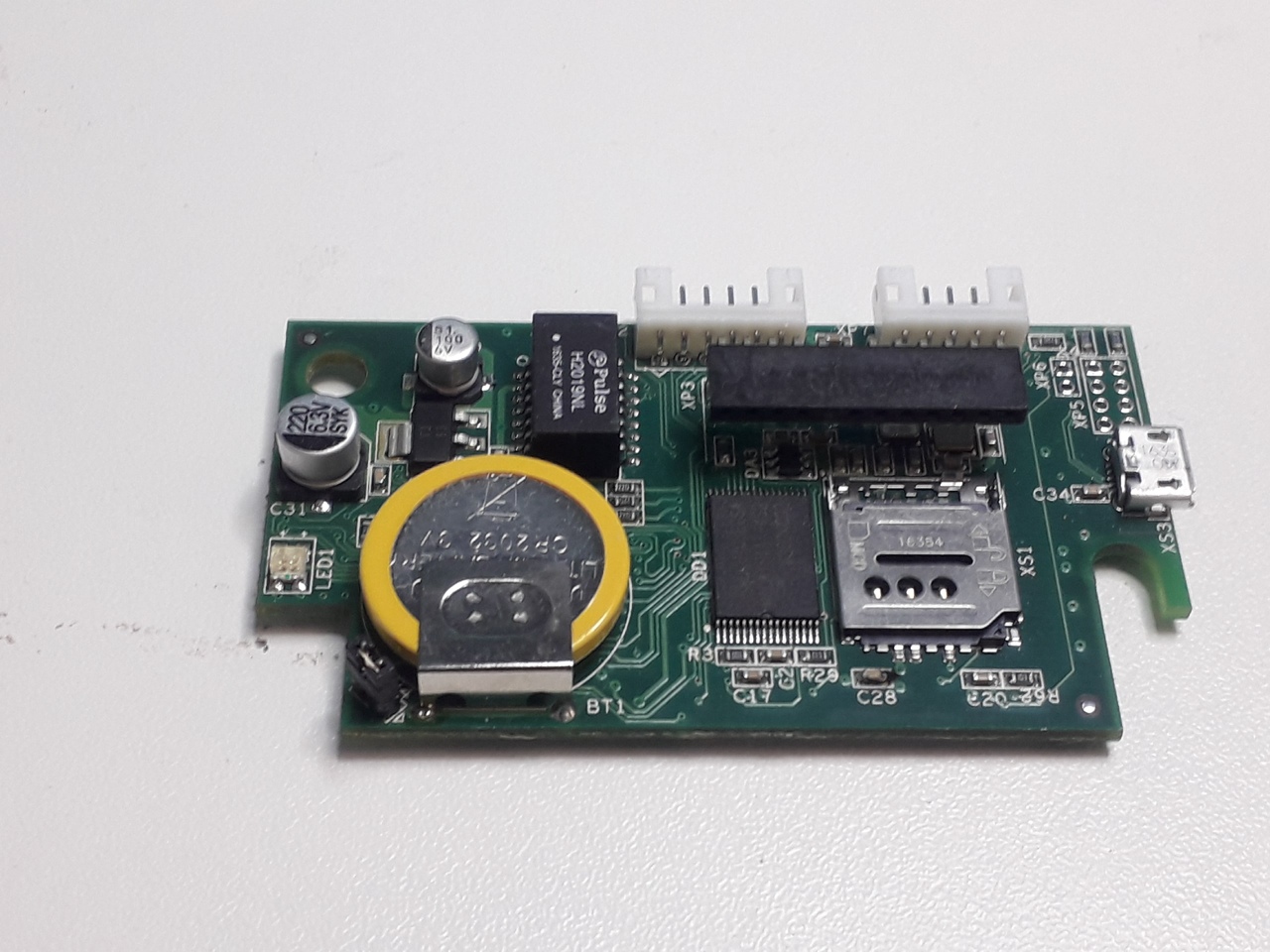

Разбираем так называемый "комплект доработки Штриха". На одном микро конденсаторе под номером C28 есть прогар:

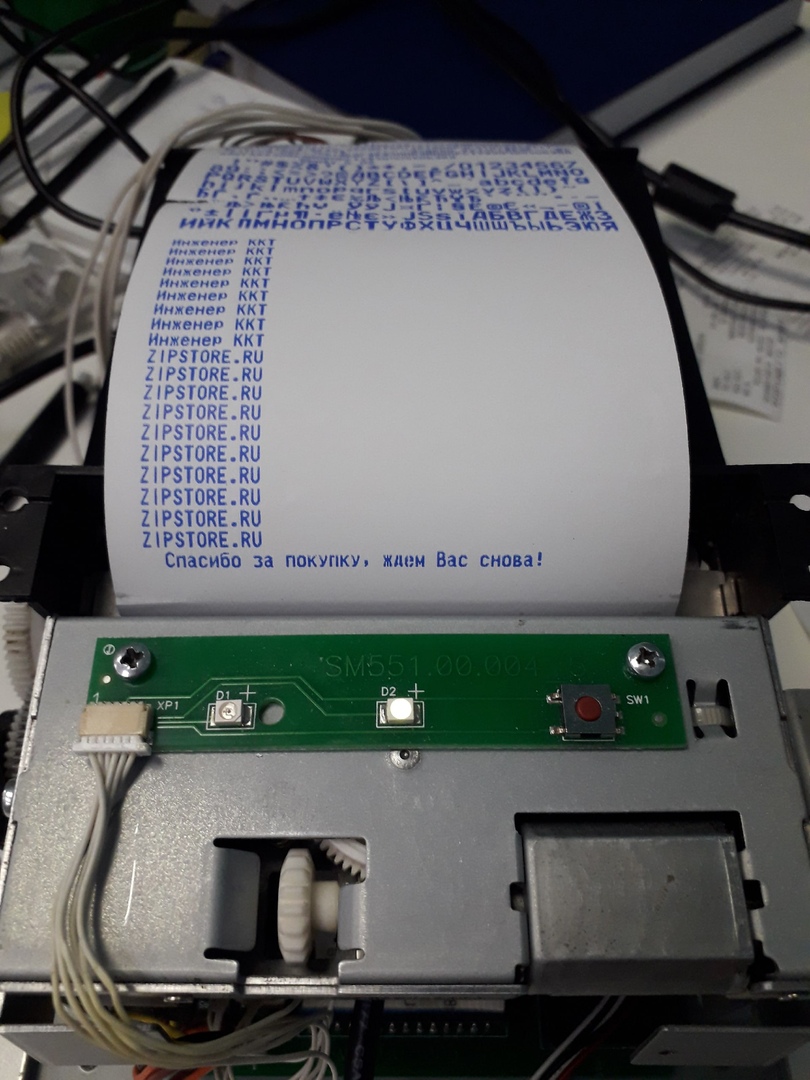

Как всегда выручают доноры от других касс. Аккуратно выпаяв и поставив другой элемент, касса заработала на "отлично". Хотя данные с таблиц были обнулены, перезалил еще те старые, которые оставались с самой перерегистрации ФН. Делаем несколько тестовых чеков что бы проверить работоспособность самой кассы.

Ремонт окончен.
