Штрих-М-ФР-К, правильно отключаем отрезчик

30 июня 2014

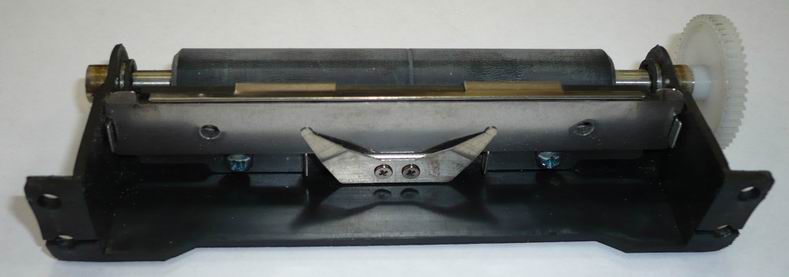

Рис. 1 Ответная часть отрезчика 1 версии ККМ Штрих-М-ФР-К



Задача: отключить отрезчик в ККМ Штрих-М-ФР-К.

Казалось бы, простая операция, отключить отрезчик в ККМ Штрих-М-ФР-К, даже не заслуживает внимания. Но есть некоторые нюансы, с которыми пришлось столкнутся при этой обыкновенной операции.



Суть проблемы.

В ККМ Штрих-М-ФР-К сломался отрезчик, клиент в целях экономии денежных ресурсов отказался от использования отрезчика совсем. Соответственно отключаем отрезчик в таблицах, таблица 1 ряд 1 поле 8 присваиваем значение 0, теперь отрезчик отключен, а чеки отрываются вручную о гребенку. Все довольны, но выяснился один нюанс, при продаже по безналу, используется обработка 1С, в которой есть команда отрезки чека, и как результат, при операции безналичного расчета ККМ клинит отрезчик -  ККМ прямиком едет в мастерскую. Попытка переговоров с 1С программистами зашла в тупик, отключить отрезку в обработке в 1С при проведении безналичного расчета по какой то причине оказалось невозможным.

Встал вопрос о полном отключении отрезчика, при котором, даже внешняя команда не должна была заставить сломанный отрезчик сломаться. Если на второй модификации отрезчика ККМ Штрих-М-ФР-К полностью отключить довольно просто, достаточно вынуть нож, то в первой модификации отрезчика ККМ Штрих-М-ФР-К это проблематично, конечник установлен непосредственно на ноже.



Немного теории.

Для ККМ Штрих-М-ФР-К существует два типа отрезчиков, старого типа условно назовем его отрезчиком 1 версии и отрезчик поновее – условно назовем его отрезчиком 2 версии.

Отличия в следующем.

Надпись и крепеж

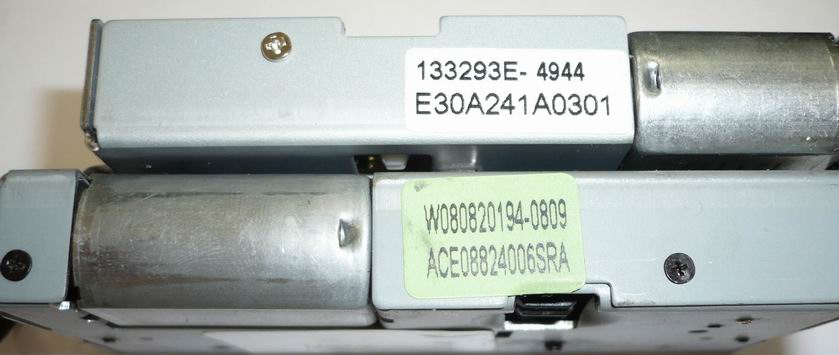

Рис. 2 Отрезчик ККМ Штрих-М-ФР-К. Сверху отрезчик версии 2, снизу отрезчик версии 1.

Кроме надписи изменился и крепеж отрезчика. Если раньше отрезчик можно было разобрать только часовой отверткой, то теперь шлицы болтов стали стандартными и любой автомобильной отверткой можно разобрать отрезчик.

Внешний вид.

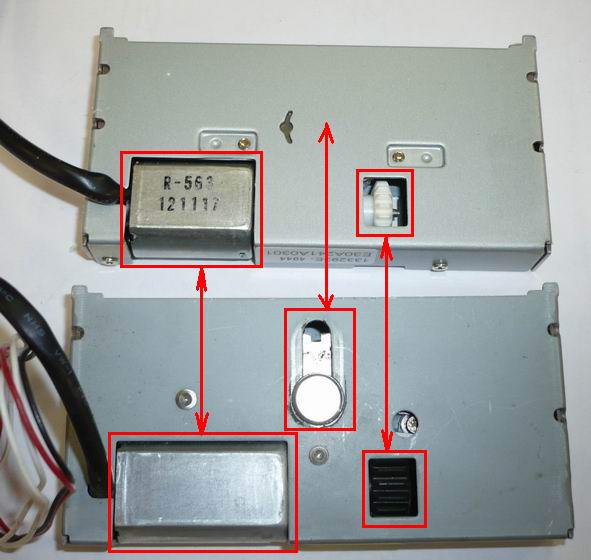

Рис. 3 Отрезчик ККМ Штрих-М-ФР-К. Сверху отрезчик версии 2, снизу отрезчик версии 1.

Различия очевидны, шестерня ручной подмотки у отрезчика версии 2 намного уже, чем у отрезчика версии 1. Размер двигателя в такой же пропорции уменьшился у отрезчика версии 2 по отношению к версии 1. Но эта сторона отрезчика недоступна обыкновенному пользователю, её могут увидеть только механики.

Ответная часть отрезчика

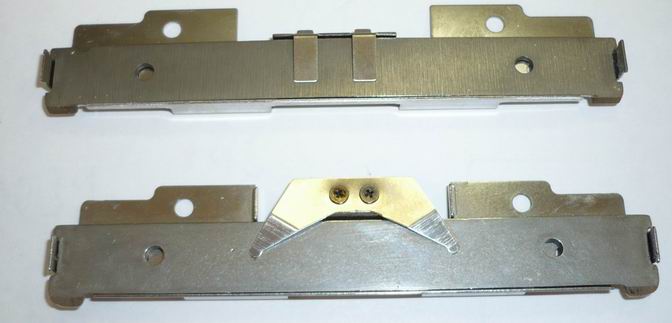

Рис. 4 Ответная часть отрезчика ККМ Штрих-М-ФР-К. Сверху отрезчик версии 2, снизу отрезчик версии 1.

Тут тоже отличия очевидны. Пружинистая защелка против пружины на двух болтах. И снова эти отличия могут увидеть только механики, так как снаружи оба ножа идентичны.

Концевик.

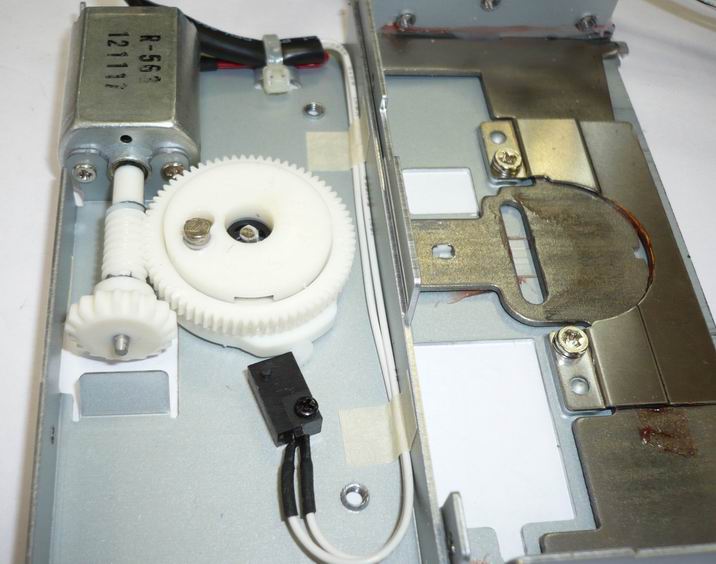

Рис. 5 Отрезчик ККМ Штрих-М-ФР-К версии 2. Концевик расположен прямо на шестерне. Даже если выкинуть нож, отрезчик будет работать.

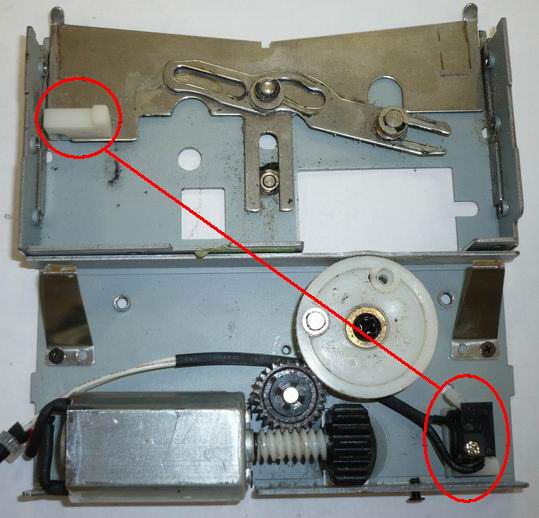

Рис. 6 Отрезчик ККМ Штрих-М-ФР-К версии 1. Концевик расположен на ноже. Если выкинуть нож, отрезчик работать не будет.



Решение проблемы.

Не смотря на простоту решения, решение для специалистов нашего ЦТО изначально было неочевидным - сработал стереотип при работе с ККМ Штрих-ФР-К. Но в отличие от Штрих-ФР-К отрезчик Штрих-М-ФР-К на самом деле состоит из двух частей, сам отрезчик и ответная часть.

Удаляем ответную часть и забываем о проблеме, даже если дать команду на отрезку из драйвера, нож выйдет, но за счет в отсутствие ответной части отрезчика, заклинивание не произойдет.



Важное замечание.

Если клиент уже успел срезать шестерню, то такой фокус не пройдет. При удалении ответной части отрезчика, крепеж можно оставить, так как нож в принципе не сможет до него достать.

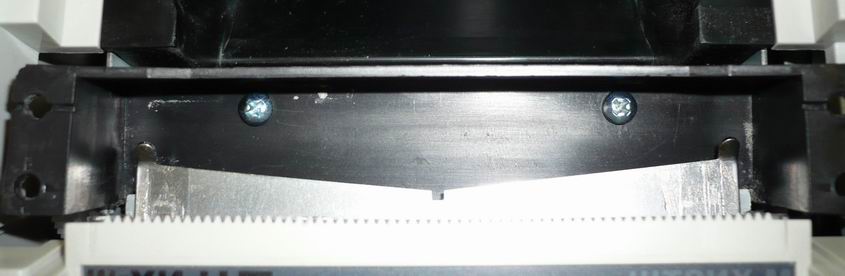

Рис. 7 Максимальный вылет ножа отрезчика, как можно увидеть, крепеж можно смело оставлять на месте.
