Штрих-Мини-ФР-К, общее описание

12 июня 2018 3524 просмотров


Самая распространенная разработка компании Штрих-М в области фискальных регистраторов для терминалов приема платежей. Принтер сделан на базе принтера Citizen CBM 1000, ширина бумаги 80 мм. Термопринтер с заправкой бумаги по принципу "положил и работай". Несколько необычный отрезчик отличается некоторой антивандальной хлипкостью. Однако на практике оказался очень живучим.
Из особенностей ПО МП следует отметить предустановленная (максимальная для этого типа ККМ) заводская скорость обмена 19200.
К одной из серьезных недоработок в ПО ККМ следует отнести довольно малое количество записей в ФП, их всего 2100. Для справки замена ФП при замене ЭКЛЗ производится:

Модель ККТ
Ёмкость ФП
Один Z в день при 5-ти дневной рабочей неделе
Один Z в день
Два Z в день
Штрих-Мини-ФР-К
2100
1840
1735
1380

ФР очень хорошо переживает броски напряжений до 380В в розетке. Что нельзя сказать о блоке питания, но после замены сгоревшего БП, работоспособность восстанавливается без дополнительного вмешательства. Если гарантийных талонов мало, или вообще нет, то рекомендуется покупать БП у производителей принтеров, а не на Штрих-М, разница в цене почти в 2 раза, при тех же выходных показателях. Это относится не только к БП, некоторые зап.части можно купить в 2-2,5 раза дешевле, если покупать напрямую. Единственный минус закупки напрямую: заказ идет 2-5 месяцев, и не всегда партией меньше 100 штук, а на Штрих-М можно получить сразу и от одной единицы.



ПО для работы с ККМ Штрих-Мини-ФР-К

Для удобства обновления, все программы вынесены в отдельный материал.Посмотреть.

Инструмент для ремонта

Для ремонта ККМ не требуется наличие специального инструмента.

  • Крестовая отвертка.
  • Плоская отвертка.
  • Плоскогубцы.
  • Кусачки.
  • Лупа 10х.
  • Паяльник.
  • Паяльный фен (паяльная станция).
  • Пинцет.

Смена внутреннего ПО

Методов сменить ПО достаточно много. Лично я использую программатор от LJMP - win98, winnt, хорошо показал себя и программатор от ГП, правда требует инсталляции. Программатор от ГП не требующий инсталляции. Заводская документация по смене внутреннего ПО. Можно запрограммировать и с помощью обыкновенного программатора. FUSE-биты и LOCK-биты для программирования нового процессора (Внимание! Наличие галочки говорит о том что параметр не применяется).



Ошибки ККМ Штрих-Мини-ФР-К

Заводская документация по ошибкам. Скачать.

Ремонт Штрих-Мини-ФР-К: устранение типовых несиправностей

Общие рекомендации по ремонту ККМ. Заводская ремонтная документация.
Начиная с 2010 года Штрих-М-ФР-К стали комплектоваться так называемыми "свистунами", это драйвер двигателя SMA7029, который при работе ККМ издает характерный свист. "Свистун" несколько отличается внешним видом выводов, и не терпит изгиба последних. Следует быть очень аккуратным при формовке выводов микросхемы. Пример: "Свистун", нормальная микросхема, на дефектной микросхеме удлинение выводов сделано более некачественно, что видно невооруженным взглядом.

1.При включении питания, идет характерный высокочастотный писк перегруженной цепи питания. Неисправна микросхема SMA7029. Проверяется следующим образом. Вынимается разъем двигателя принтера, свист прекращается. Меняем микросхему.
2.При включении питания, идет характерный высокочастотный писк перегруженной цепи питания. При отключенном двигателя свист не прекращается. Как правило такой дефект возникает только на доработках принтер в ККМ, для установки в терминалы. При поднятии принтера над платой свист прекращается. Неисправность возникает в результате короткого замыкания магнитных потоков в катушках которые замыкаются через станину принтера. Лечение - устанавливаем катушки набок.
3.При снятии отчетов возникают сбои, в тесте драйвера при запросе состояния выдается информация о пониженном напряжении питания (18-19 вольт). Сильно греется VD8. Дефект характерен для всей линейки штрихов - это потеря емкости С10 по ремонтной документации, работающий в довольно жестком для полярного конденсатора режиме. из неприятных моментов VD8 на схеме найти довольно трудно поэтому картинка. Нагревается VD8 или нет можно узнать не разбирая ККМ: Шаг 1 Шаг 2  Шаг 3

4. Не тянет ленту, тянет назад, печатает в зеркальном отображении. Неисправна микросхема SMA7029.
5. Не тянет ленту, печатает зауженным по высоте шрифтом, печатает в одну строчку. Неисправна микросхема SMA7029.

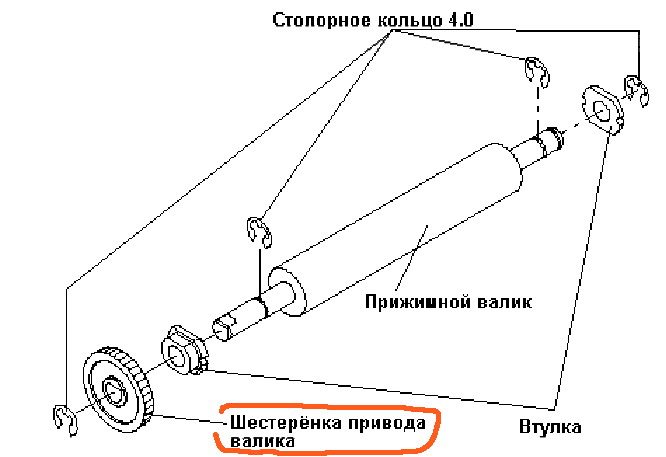

6. Не тянет ленту, печатает зауженным по высоте шрифтом, печатает в одну строчку. Если открыть крышку принтера на отрезчике наблюдаются обрезки бумаги шириной 1-5 мм. Сорвало шестерню привода резинового валика. Шестерня срывается по внутренней окружности, либо появляется трещинка.
