Acer AL1716 A - описание и ремонт скалера ILIF-010
Рис. Скалер ILIF-010.
Описание cкалера ILIF-010 применяемого в мониторах Acer AL1716 A.
Общее описание:
- Model: ILIF-010 REV:A 2006.05.10
- Добавочные надписи: печатная плата 490401300210R
- Фото:

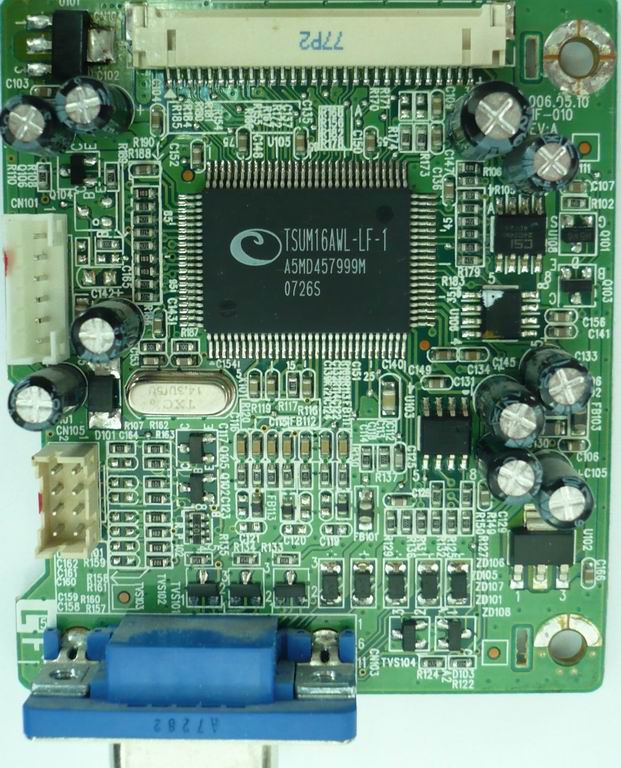

- вид со стороны деталей

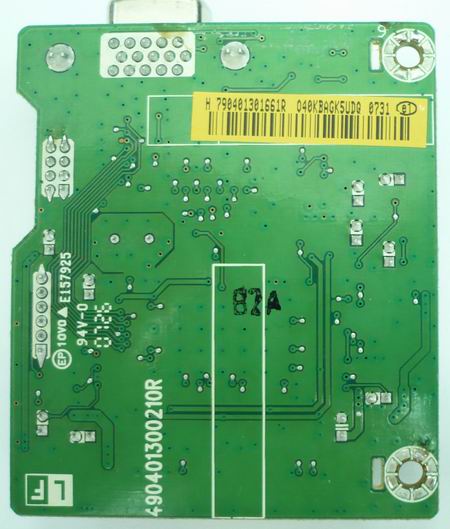

- вид со стороны пайки
- Процессор: TSUM16AWL-LF-1.
Схемные особенности.
Стабилизаторы 1,8В и 3,3В для процессора совмещенного со скалером TSUM16AWL-LF-1 размещены непосредственно на плате скалера. Установлен Q102, значит светодиод на передней панели двухцветный.
Особенности ремонта.
Может использоваться для проверки вместо ILIF-017 (Samsung 720N), правда клавиатура работать не будет, но для проверки работоспособности матрицы вполне достаточно.
Чаще всего выходит из строя стабилизатор на 1,8В (U 102- AS1117L-18), значительно реже стабилизатор на 3,3В (U 101- AS1117L-33). В случае выхода из строя стабилизатора 3,3В(U 101- AS1117L-33) в сторону повышения напряжения, выходит из строя FLASH U106 (pm25LV010) и/или слетает прошивка в ней.
Прошивки для U103(24C02), U106(pm25LV010), U108(24C04). U103(24C02) прошивать не надо, дамп из нее представлен чисто позырить. Шильдик с монитора Acer AL1716 A от этого набора прошивок для любителей поковыряться в U108(24C04). Прошивка U106(pm25LV010) основная программа, с заставкой Асеr.

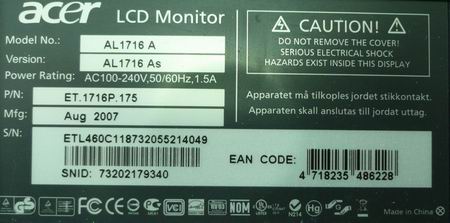

Шильдик с монитора Acer AL1716 A
2 comments
U106 хранит основную программу, без нее скалер работать не будет.
