Honeywell Metrologic MS2421-105XD - методика настройки сканера штрих-кода.

19 августа 2019 3383 просмотров

Сканер Honeywell Metrologic MS2421-105XD программируется как обычный сканер, но есть нюансы настройки

Введение. Сканеры относятся к одним из самых простых в настройке устройств ввода - всего делов: при помощи программирующих кодов зайти в режим программирования выбрать нужный интерфейс и выйти с сохранением настроек. Однако с некоторыми сканерами такой подход не срабатывает, сканер отказывается программироваться по штрих-кодам из user manual - сканер Honeywell Metrologic MS2421-105XD как раз и этой серии. Запрограммировать сканер Honeywell Metrologic MS2421-105XD несложно, но требуется знать как это сделать -именно об этом расскажем в этой заметке.

Неисправность со слов заказчика. Сканер извлеченный из заводской упаковки не видится драйвером устройств ввода, при этом не программируется по руководству по программированию из комплекта поставки.

Первичная диагностика. Сканер имеет в комплекте поставки USB кабель, но переключить его в режим работы обычной USB клавиатуры по прилагаемому руководству не удалось.

Интерфейс сканера Honeywell Metrologic MS2421-105XD при сканировании штрих кодов из руководства по программированию не переключал интерфейс (слева сканер подключенный, справа сканер отключенный)

Настройка. С сайта  Metrologic скачиваем утилиту для настройки  сканеров Metrologic с ПК. Например MetroSet v3.2.0.50 , однако особенность этой программы в том, что она позволяет программировать сканер по RS-232, а в комплекте со сканером идет только USB кабель.

В комплекте со сканером Honeywell Metrologic MS2421-105XD шел только USB  кабель.

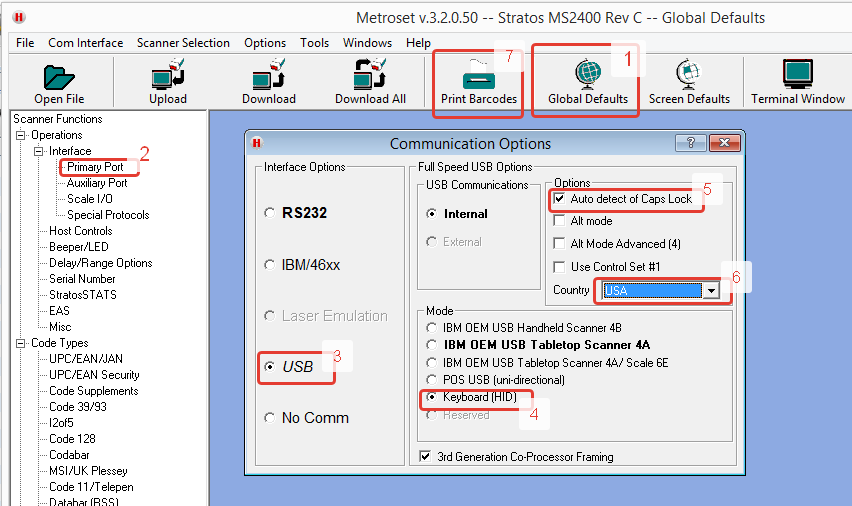

Проблему можно решить также при помощи штрих-кодов, но сформированных программой. Генерируем нужные штрих кода и в предложенной последовательности сканируем полученные штрих-кода.

Алгоритм выбора интерфейса сканера Honeywell Metrologic MS2421-105XD очень прост... если знать, что делать.

Получаем на печать следующий документ со штрих кодами, разрезаем лист на отдельные штрих кода и сканируем их по порядку. После чего в диспетчере устройств появляется клавиатура HID,  сам сканер начинает видится как обычная клавиатура.

После настройки сканер Honeywell Metrologic MS2421-105XD видится как обычная клавиатура
